Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

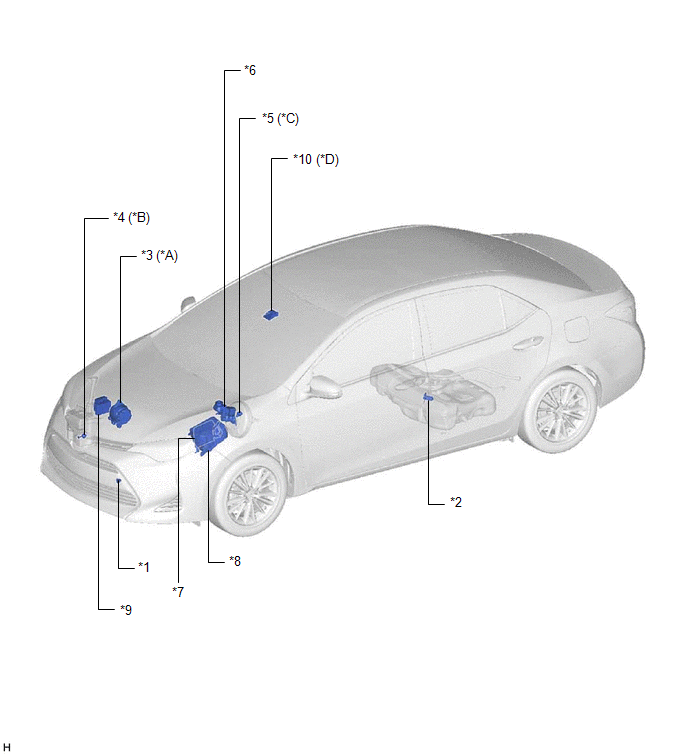

ILUSTRACIÓN

*A

Sin sensor de corriente de la batería

*B

Con advertencia del nivel del líquido lavaparabrisas

*C

Con interruptor de advertencia de vacío

*D

Con sistema anticolisión

*1

CONJUNTO DEL TERMISTOR

*2

CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

*3

CONJUNTO DEL GENERADOR

*4

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

*5

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

*6

CONJUNTO DEL DEPÓSITO DEL CILINDRO MAESTRO DEL FRENO

- INTERRUPTOR DE ADVERTENCIA DEL NIVEL DE LÍQUIDO DE FRENOS

*7

ECM

*8

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B N° 2

- FUSIBLE TURN & HAZ

- FUSIBLE H-LP LH-HI

*9

CONJUNTO DEL ACTUADOR DEL FRENO

- ECU DE CONTROL DE DERRAPE

*10

CÁMARA DE RECONOCIMIENTO DE AVANCE

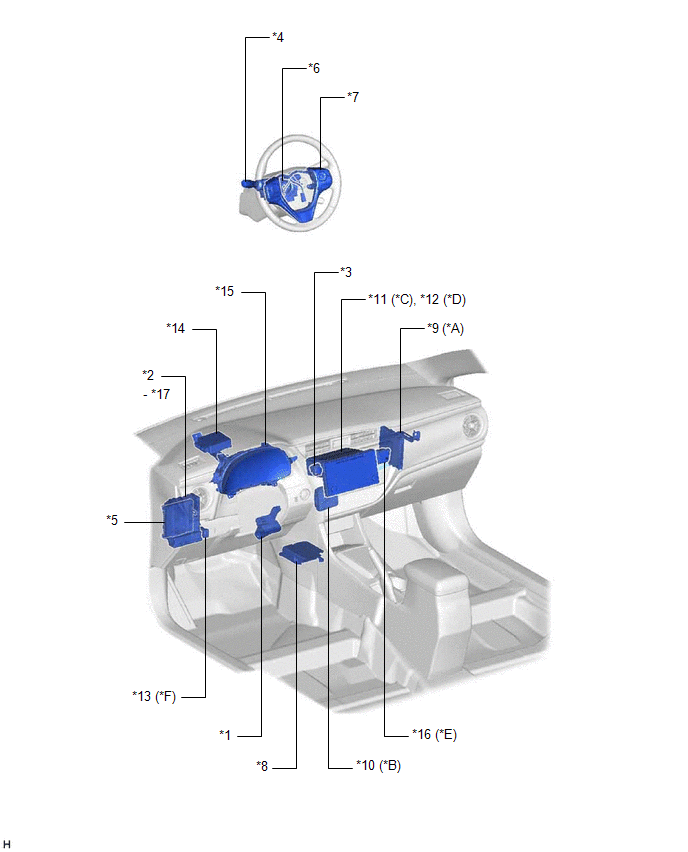

ILUSTRACIÓN

*A

Con sistema de llave inteligente

*B

Con sistema anticolisión

*C

Para tipo con radio y pantalla

*D

Para tipo con receptor de navegación

*E

Con advertencia del cinturón de seguridad del asiento trasero

*F

Con reóstato de control de luces

*1

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*2

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

*3

CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE ADVERTENCIA DE RIESGO

*4

CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS

*5

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*6

SUBCONJUNTO DEL CABLE ESPIRAL

*7

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*8

CONJUNTO DEL SENSOR DEL AIRBAG

*9

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*10

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*11

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*12

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

*13

REÓSTATO DE CONTROL DE LAS LUCES

*14

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

*15

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*16

CONJUNTO DE LAS LUCES TESTIGO

*17

FUSIBLE METER

-

-

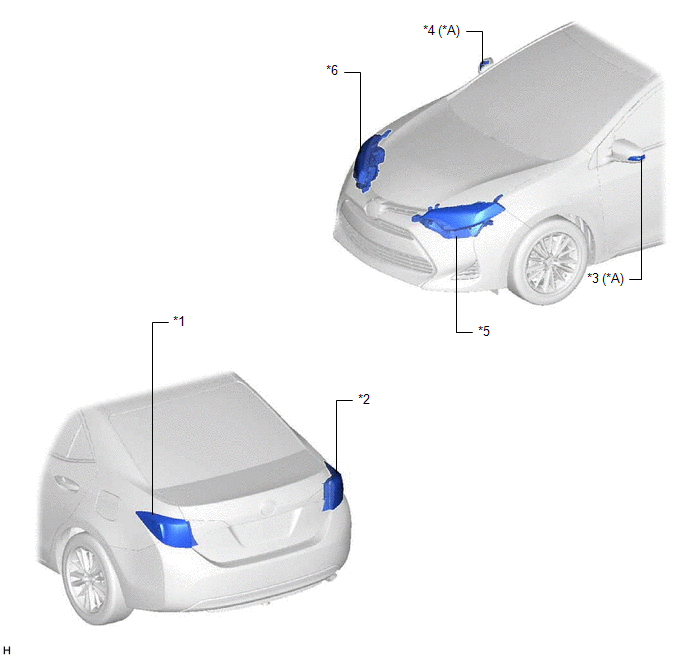

ILUSTRACIÓN

*A

Con intermitentes laterales

-

-

*1

CONJUNTO IZQUIERDO DE LAS LUCES COMBINADAS TRASERAS

*2

CONJUNTO DERECHO DE LAS LUCES COMBINADAS TRASERAS

*3

CONJUNTO IZQUIERDO DEL INTERMITENTE LATERAL

*4

CONJUNTO DERECHO DEL INTERMITENTE LATERAL

*5

CONJUNTO DEL FARO IZQUIERDO

*6

CONJUNTO DEL FARO DERECHO

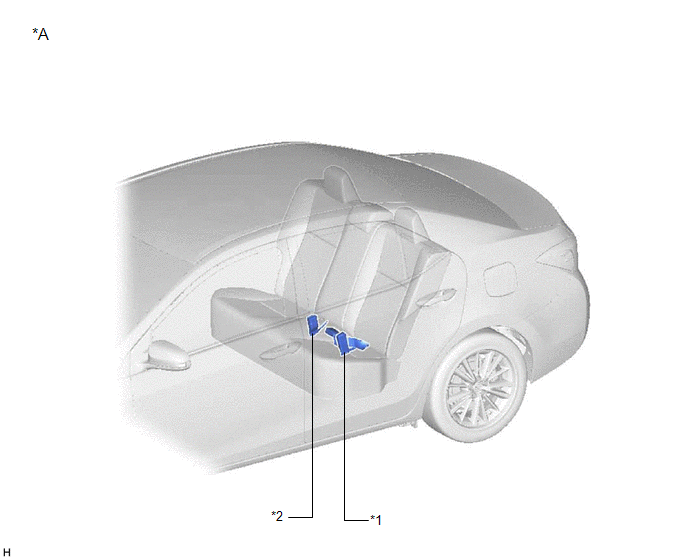

ILUSTRACIÓN

*A

Con advertencia del cinturón de seguridad del asiento trasero

-

-

*1

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

*2

CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

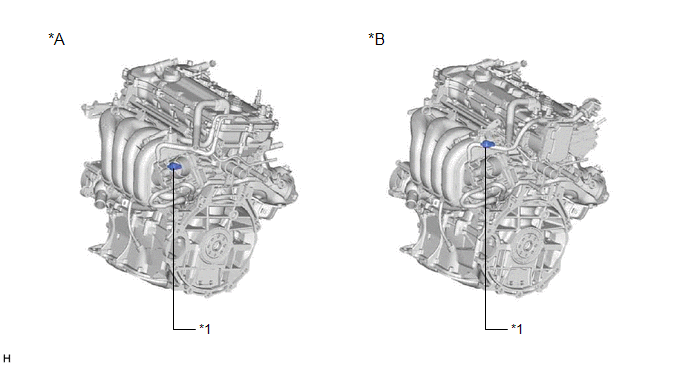

ILUSTRACIÓN

*A

para 2ZR-FE

*B

para 2ZR-FAE

*1

CONJUNTO DEL INTERRUPTOR DE PRESIÓN DE ACEITE DEL MOTOR

-

-
