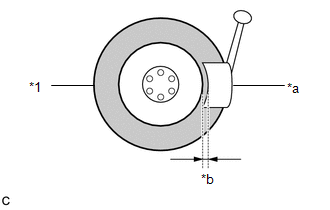

EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL VOLANTE 2. EXTRAIGA LA VÁLVULA Y EL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (a) Extraiga el tapón de la válvula del neumático. AVISO: Guarde el tapón extraído de la válvula del neumático. (b) Extraiga el núcleo de la válvula para que salga el aire del neumático. AVISO: Asegúrese de que se ha liberado la cantidad de aire suficiente. (c) Quite la tuerca y la arandela. (d) Deje caer la válvula y transmisor de advertencia de presión de los neumáticos con el ojal dentro del neumático. OBSERVACIÓN: Es posible que el ojal permanezca sujeto a la llanta.
(f) Extraiga del neumático la válvula y transmisor de advertencia de la presión del neumático con un ojal. (g) Retire el ojal de la válvula y transmisor de advertencia de la presión de los neumáticos. |
Toyota Corolla Manual de Taller > Freno Trasero (para El Freno De Tambor Trasero): Componentes
COMPONENTES ILUSTRACIÓN *1 ZAPATA DEL FRENO (DELANTERA) *2 ZAPATA DEL FRENO (TRASERA) *3 SUBCONJUNTO DEL TAMBOR DEL FRENO TRASERO *4 CONJUNTO DEL CILINDRO DEL FRENO DE LA RUEDA TRASERA *5 TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA *6 COPA DEL MUELLE DE RETENCIÓN DE LA ZAPATA *7 MUELLE DE RETENCIÓ ...
