DESCRIPCIÓN DEL SISTEMA

DESCRIPCIÓN GENERAL DEL CONJUNTO DEL JUEGO DE INSTRUMENTOS

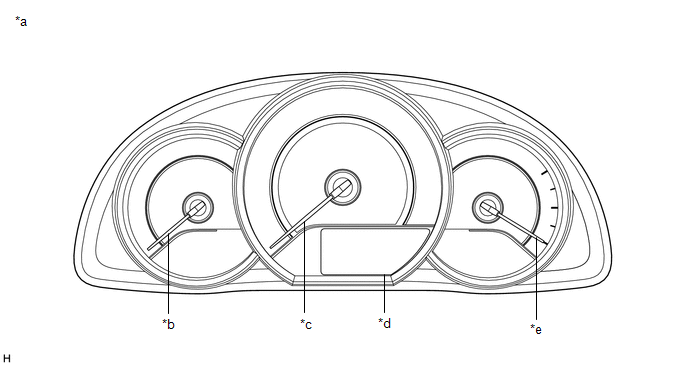

(a) Pantalla de información múltiple (LCD segmentada)

*a

Ejemplo de indicación

*b

Cuentarrevoluciones

*c

Velocímetro

*d

Pantalla de información múltiple (LCD segmentada)

*e

Indicador del receptor de combustible

-

-

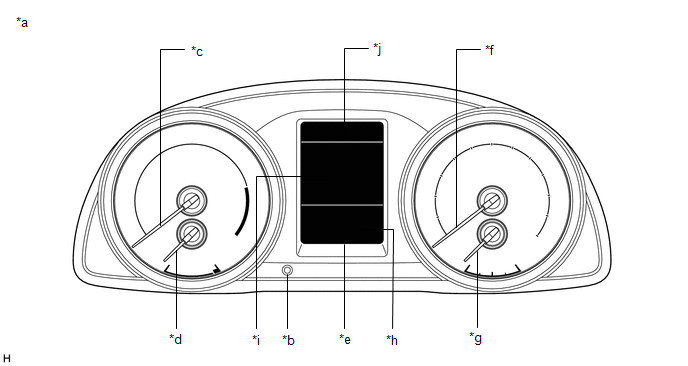

(b) Pantalla de información múltiple (tipo LCD de puntos)

*a

Ejemplo de indicación

*b

Perilla del interruptor ODO/TRIP

*c

Cuentarrevoluciones

*d

Indicador del receptor de temperatura del refrigerante del motor

*e

Pantalla de información múltiple (tipo LCD de puntos)

*f

Velocímetro

*g

Indicador del receptor de combustible

*h

Zona A de visualización

*i

Zona B de visualización

*j

Zona C de visualización

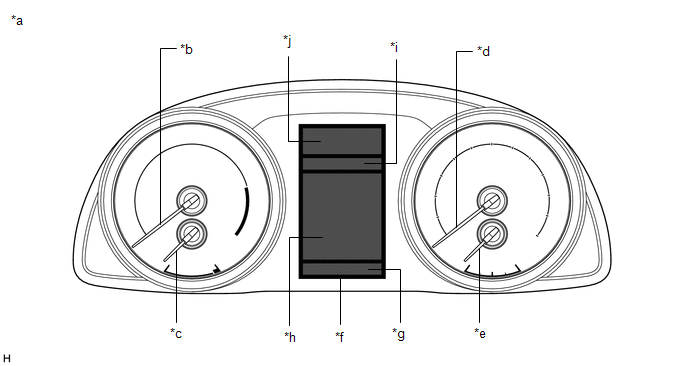

(c) Pantalla de información múltiple (tipo color)

*a

Ejemplo de indicación

*b

Cuentarrevoluciones

*c

Indicador del receptor de temperatura del refrigerante del motor

*d

Velocímetro

*e

Indicador del receptor de combustible

*f

Pantalla de información múltiple (tipo color)

*g

Zona A de visualización

*h

Zona B de visualización

*i

Zona C de visualización

*j

Zona D de visualización

SEÑALES DE ENTRADA Y SALIDA DEL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Medidor o indicador

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Velocímetro

Medidor

Entrada

CAN

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal de impulso de entrada de la velocidad del vehículo

-

Emisión

CAN

Señal de velocidad del vehículo (del medidor a otro)

ECU relacionadas

Señal A de tolerancia de velocidad

Señal B de tolerancia de velocidad

Línea directa

Señal de impulsos de la velocidad del vehículo

ECU relacionadas

Cuentarrevoluciones

Medidor

Entrada

CAN

Señal de datos de RPM del motor

ECM

Indicador del receptor de combustible

Medidor

Entrada

CAN

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Señal del motor de arranque

ECM

Señal de la posición P de la palanca de cambios

Señal de la posición N de la palanca de cambios

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

Indicador del receptor de la temperatura del refrigerante del motor*

Medidor

Entrada

CAN

Señal de temperatura del refrigerante del motor

ECM

  • *: Para pantalla de información múltiple (pantalla LCD de puntos y pantalla color)

(b) Indicador luminoso o de advertencia

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Luz de intermitente

Parpadea

Entrada

CAN

Señal de solicitud de intermitencia

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal del interruptor del intermitente izquierdo

Conjunto del interruptor de graduación de la luz de los faros

Señal del interruptor del intermitente derecho

Señal del interruptor de advertencia de riesgo

Conjunto del interruptor de advertencia de riesgo

-

Emisión

Línea directa

Señal de salida del indicador del intermitente izquierdo

Todos los intermitentes

Señal de salida del indicador del intermitente derecho

Señal de iluminación del interruptor de advertencia de riesgo

Conjunto del interruptor de advertencia de riesgo

Indicador luminoso de las luces de carretera

Se enciende

Entrada

Línea directa

Señal de las luces de carretera

Relé DIM

Indicador de advertencia de carga*1

Se enciende

Entrada

CAN

Señal del indicador luminoso de carga

ECM

Indicador de advertencia de presión de aceite del motor*1

Se enciende

Entrada

Línea directa

Señal de presión del aceite del motor

Conjunto del interruptor de presión de aceite del motor

MIL (revise el indicador de advertencia del motor)

Se enciende

Entrada

Línea directa

Señal del MIL (indicador de advertencia de revisión del motor)

ECM

Indicador de advertencia de PCS*4

Se enciende/parpadea

Entrada

CAN

de visualización del indicador Rr. PCS

Conjunto de la ECU de asistencia a la conducción

Indicador luminoso de conducción ECO*13

Se enciende

Entrada

CAN

Señal del indicador luminoso de modo ecológico

ECM

Indicador de advertencia de alta temperatura del refrigerante del motor*1

Se enciende

Entrada

CAN

Señal de temperatura del refrigerante del motor

ECM

Indicador de advertencia SRS

Se enciende

Entrada

CAN

Señal de solicitud de control del indicador de advertencia SRS

Conjunto del sensor del airbag

Señal del modo de prueba

ECM

Indicador de advertencia EPS

Se enciende/parpadea

Entrada

CAN

Señal de solicitud al contador

Conjunto de la ECU de la servodirección

Indicador de advertencia de puerta abierta*1

Se enciende

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía trasera derecha

Señal del interruptor de la luz de cortesía trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Indicador de advertencia del freno

Se enciende

Entrada

CAN

Señal de la marca de control del indicador de advertencia del freno

Conjunto del actuador del freno (ECU de control de derrape)

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal del interruptor de advertencia del nivel del líquido de frenos

Conjunto del depósito del cilindro maestro del freno (interruptor de advertencia de nivel del líquido de frenos)

Señal del interruptor de advertencia de vacío

Conjunto del interruptor de advertencia de vacío

Indicador luminoso de advertencia del cinturón de seguridad del conductor o del pasajero delantero

Se enciende/parpadea

Entrada

CAN

Señal del interruptor de la hebilla del cinturón de seguridad del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor del freno de estacionamiento

Señal de la posición P de la palanca de cambios

ECM

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero

Conjunto del sensor del airbag

Señal de estado de ocupantes del asiento del pasajero delantero

Indicador luminoso SET de la velocidad de crucero*2, *3

Se enciende

Entrada

CAN

Señal del indicador de velocidad de crucero programada

ECM

Indicador luminoso de control de la velocidad de crucero*2, *3

Se enciende (verde)

Entrada

CAN

Señal del indicador principal de la velocidad de crucero

ECM

Indicador luminoso de control de la velocidad de crucero*1, *3

Se enciende (ámbar)

Entrada

CAN

Señal de advertencia del control de velocidad de crucero

ECM

Indicador luminoso TRAC OFF*2

Se enciende

Entrada

CAN

Señal del indicador luminoso TRC en OFF

Conjunto del actuador del freno (ECU de control de derrape)

Indicador VSC OFF

Se enciende

Entrada

CAN

Señal del indicador luminoso VSC en OFF

Conjunto del actuador del freno (ECU de control de derrape)

Indicador luminoso de deslizamiento

Se enciende/parpadea

Entrada

CAN

Señal del indicador de deslizamiento

Conjunto del actuador del freno (ECU de control de derrape)

Señal del indicador de existencia del control VSC

Indicador de advertencia ABS

Se enciende/parpadea

Entrada

CAN

Señal de control del indicador de advertencia ABS

Conjunto del actuador del freno (ECU de control de derrape)

Indicador de advertencia de la llave inteligente*1, *5

Se enciende (ámbar y verde)

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

Indicador de advertencia de la presión de los neumáticos*14

Se enciende/parpadea

Entrada

CAN

Señal del indicador de advertencia de presión de los neumáticos 1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Indicador de advertencia del nivel de combustible

Se enciende

Entrada

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

Indicador luminoso de las luces de carretera automáticas*11

Se enciende

Entrada

CAN

Señal del indicador inteligente de los faros

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Indicador luminoso de cambio involuntario de carril*7, *15

Se enciende/parpadea (verde/ámbar)

Entrada

CAN

Señal de visualización del indicador

Cámara de reconocimiento de avance

Señal de avería de la pantalla de visualización de texto

Señal de pantalla de texto fuera de servicio provisionalmente

Señal de bloqueo de visión de cámara delantera

Señal de visualización del texto de asistencia a la dirección inutilizable

Indicador luminoso ECO MODE*6, *7

Se enciende

Entrada

CAN

Señal del indicador del modo ECO

ECM

El indicador luminoso del modo deportivo*7, *10

Se enciende

Entrada

CAN

Señal de modo de alimentación

ECM

Indicador luminoso de los faros traseros*9, *12

Se enciende

Entrada

CAN

Señal de solicitud de las luces traseras

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Indicador luminoso de los faros*8, *12

Se enciende

Entrada

CAN

Señal de solicitud de las luces de cruce

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Indicador de advertencia principal*12

Se enciende/parpadea

Entrada

CAN/línea directa

Todas las señales de advertencia

ECU relacionadas

  • *1: Para la pantalla de información múltiple (LCD segmentada)
  • *2: Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)
  • *3: Con sistema de control de la velocidad de crucero
  • *4: Con sistema anticolisión
  • *5: Con sistema de llave inteligente
  • *6: Con interruptor ECO MODE
  • *7: Para la pantalla de información múltiple (pantalla de puntos)
  • *8: Para el velocímetro con unidades imperiales para la escala principal
  • *9: Para el velocímetro con unidades métricas para la escala principal
  • *10: Para CVT con interruptor de modo deportivo
  • *11: Con sistema automático de luces de carretera
  • *12: Para pantalla de información múltiple (pantalla LCD de puntos y pantalla color)
  • *13: Con indicador luminoso de conducción Eco, excepto pantalla de información múltiple (pantalla LCD de puntos) sin interruptor de modo deportivo
  • *14: Con sistema de advertencia de la presión de los neumáticos
  • *15: Con sistema de alerta de cambio involuntario de carril (con control de la dirección)

(c) Pantalla de información múltiple (LCD segmentada)

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Cuentakilómetros

Se visualiza el segmento

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Línea directa

Señal del interruptor de cambio ODO/TRIP

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal del cuentakilómetros

ECM

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

ECU de certificación (conjunto de la ECU de la llave inteligente)

Conjunto del sensor del airbag

Señal del cuentakilómetros

ECM

TRIP A / TRIP B

Se visualiza el segmento

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Línea directa

Señal del interruptor de cambio ODO/TRIP

Conjunto del interruptor de la almohadilla del volante

Señal del interruptor de reinicio del cuentakilómetros parcial

Consumo actual de combustible

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

Señal de consumo de combustible

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 0

  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del receptor de navegación*3

Señal de la pantalla de supervisión de la conducción (consumo actual de combustible)

Consumo medio de combustible total

Se visualiza el segmento

Entrada

CAN

Señal de datos de RPM del motor

ECM

Señal de consumo de combustible

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Señal de solicitud de reinicio de la indicación de consumo medio de combustible total

  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del receptor de navegación*3

Línea directa

Señal del interruptor RESET

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 6

  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del receptor de navegación*3

Señal de la pantalla de supervisión de la conducción (consumo medio de combustible total)

Distancia de conducción

Se visualiza el segmento

Entrada

CAN

Señal de datos de RPM del motor

ECM

Señal de consumo de combustible

Señal de información del tipo de motor 1, 2, 3, 4

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 4

  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del receptor de navegación*3

Señal de visualización del monitor de conducción (distancia de conducción)

Velocidad media del vehículo

Visualizado

Entrada

CAN

Datos de RPM del motor

ECM

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 1

  • Conjunto del receptor de radio y pantalla*2
  • Conjunto del receptor de navegación*3

Señal de visualización del monitor de conducción (velocidad media del vehículo)

Zona del indicador de conducción ecológica*1

Se visualiza el segmento

Entrada

CAN

Señal de nivel del indicador de la zona ecológica

ECM

Temperatura exterior

Se visualiza el segmento

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Línea directa

Señal de la temperatura exterior

Conjunto del termistor

Señal del interruptor de cambio ODO/TRIP

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal de datos de visualización de la temperatura exterior

Conjunto del amplificador del aire acondicionado

Señal de datos del sensor de temperatura exterior

Posición del cambio*1

Se visualiza el segmento

Entrada

CAN

Señal de la posición P de la palanca de cambios

ECM

Señal de la posición R de la palanca de cambios

Señal de la posición N de la palanca de cambios

Señal de la posición D de la palanca de cambios

Señal del interruptor SD

Señal de la posición B de la palanca de cambios

Señal de activación del modo deportivo

Señal del margen de temperatura del aceite de la transmisión

  • *1: para CVT
  • *2: Para tipo con radio y pantalla
  • *3: Para tipo con receptor de navegación

(d) Pantalla de información múltiple (tipo LCD de puntos)

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Área de visualización

Cuentakilómetros

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

A

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal del cuentakilómetros

ECM

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

ECU de certificación (conjunto de la ECU de la llave inteligente)

Conjunto del sensor del airbag

Señal del cuentakilómetros

ECM

Conjunto del sensor del airbag

TRIP A / TRIP B

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

A

Señal de velocidad del vehículo (SP1)

-

Señal del interruptor de cambio ODO/TRIP

Perilla del interruptor ODO/TRIP (conjunto del juego de instrumentos)

Señal del interruptor de reinicio del cuentakilómetros parcial

Selección de cambio*1

Visualizado

Entrada

CAN

Señal de la posición P de la palanca de cambios

ECM

A

Señal de la posición R de la palanca de cambios

Señal de la posición N de la palanca de cambios

Señal de la posición D de la palanca de cambios

Señal del interruptor SD*6

Señal de posición del cambio B*6

Señal de cambio de marcha*7

Señal del indicador de modo*7

Señal de activación del modo deportivo

Señal del margen de temperatura del aceite de la transmisión

Temperatura exterior

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

A

Señal de velocidad del vehículo (SP1)

Línea directa

Señal de la temperatura exterior

Conjunto del termistor

-

Emisión

CAN

Señal de datos de visualización de la temperatura exterior

Conjunto del amplificador del aire acondicionado

Señal de datos del sensor de temperatura exterior

Consumo medio de combustible total

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Señal de solicitud de reinicio de la indicación de consumo medio de combustible total

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

Línea directa

Señal del interruptor RESET

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 6

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

Señal de la pantalla de supervisión de la conducción (consumo medio de combustible total)

Consumo actual de combustible

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 0

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

Señal de la pantalla de supervisión de la conducción (consumo actual de combustible)

Distancia de conducción

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal de información del tipo de motor 1, 2, 3, 4

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 4

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

Señal de visualización del monitor de conducción (distancia de conducción)

Velocidad media del vehículo

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 1

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

Señal de visualización del monitor de conducción (velocidad media del vehículo)

Tiempo de conducción

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

-

Emisión

CAN

Señal de visualización del monitor de conducción (tiempo de conducción)

  • Conjunto del receptor de radio y pantalla*8
  • Conjunto del receptor de navegación*10

AJUSTES

Visualizado

-

-

-

-

B

Zona del indicador de conducción ecológica*1

Visualizado

Entrada

CAN

Señal de nivel del indicador de la zona ecológica

ECM

B

Abriendo

Visualizado

-

-

-

-

B

Finalizando

Visualizado

-

-

-

-

B

Indicador luminoso de control de la velocidad de crucero (modo de control de velocidad constante)*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

C

Indicador luminoso SET de velocidad de crucero*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

C

Indicador luminoso de control de la velocidad de crucero (modo de control de distancia vehículo a vehículo)*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

C

Indicador luminoso de conducción ecológica*6

Visualizado

Entrada

CAN

Señal del indicador luminoso de modo ecológico

ECM

C

AJUSTE DE LA CÁMARA DELANTERA*16

Visualizado

Entrada

CAN

Señal de visualización del texto del modo de ajuste de la cámara

Cámara de reconocimiento de avance

B

ERROR DE AJUSTE DEL HAZ DEL RADAR DELANTERO*5

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTAR LA VIGA DEL RADAR FRONTAL A LO LARGO DEL EJE VERTICAL*5

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTE DEL HAZ DEL RADAR DELANTERO EN EL EJE HORIZONTAL*5

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTE DE LA LUZ DEL RADAR DELANTERO*5

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

INSPECCIÓN DEL FRENO PCS*5

Visualizado

Entrada

CAN

Señal del modo de inspección

Conjunto de la ECU de asistencia a la conducción

B

COMPROBACIÓN DEL FRENO DE CONTROL DE LA VELOCIDAD DE CRUCERO*15

Visualizado

Entrada

CAN

Modo de inspección de la señal de ACC

Conjunto de la ECU de asistencia a la conducción

B

BRAKE!*5

Visualizado

Entrada

CAN

Señal del mensaje de advertencia PCS

Conjunto de la ECU de asistencia a la conducción

B

Indicador recordatorio de control de la velocidad de crucero de radar dinámico (pantalla de imagen)*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

Indicador recordatorio de cambio involuntario de carril (pantalla de imagen)*16

Visualizado

Entrada

CAN

Señal del lado izquierdo del símbolo de la línea blanca

Cámara de reconocimiento de avance

B

Señal del lado derecho del símbolo de la línea blanca

Señal del símbolo del volante

Cada puerta está abierta (mientras se conduce el vehículo) (se muestra una imagen)

Visualizado

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Cada puerta está abierta (con el vehículo detenido) (se muestra una imagen)

Visualizado

Entrada

CAN

Señal de la pantalla de la puerta del conductor abierta*3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de la pantalla de la puerta del pasajero delantero abierta*3

Señal de la pantalla de la puerta trasera derecha abierta*3

Señal de la pantalla de la puerta trasera izquierda abierta*3

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

DESACTIVACIÓN AUTOMÁTICA PARA CONSERVAR LA BATERÍA*3

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

CAMBIE A LA POSICIÓN P*3

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de advertencia del sistema inteligente 2

SUELTE EL FRENO DE ESTACIONAMIENTO

Visualizado

Entrada

CAN

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

NO SE DETECTA LA LLAVE*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

SUJETE EL VOLANTE LDA*16

Visualizado

Entrada

CAN

Señal de visualización del texto de precaución de manos libres

Cámara de reconocimiento de avance

B

ASISTENCIA A LA DIRECCIÓN LDA NO DISPONIBLE. SUJETE EL VOLANTE*16

Visualizado

Entrada

CAN

Señal de visualización del texto de precaución de manos libres

Cámara de reconocimiento de avance

B

Advertencia de carga (símbolo de la batería)

Visualizado

Entrada

CAN

Señal del indicador de la luz de carga*13

ECM

B

Señal del motor de arranque*13

Línea directa

Señal de carga del terminal L*14

Conjunto del generador

CONTROL DE LA VELOCIDAD DE CRUCERO DE RADAR NO DISPONIBLE. LIMPIE EL SENSOR*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

CONTROL DE LA VELOCIDAD DE CRUCERO DE RADAR NO DISPONIBLE*15

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

COMPRUEBE EL SISTEMA DE LLAVE INTELIGENTE*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

COMPRUEBE EL SISTEMA DE CONTROL DE LA VELOCIDAD DE CRUCERO

Visualizado

Entrada

CAN

Señal de advertencia del control de la velocidad de crucero*2

ECM

B

Señal ID2 de visualización ASL ACC*15

AVERÍA DE ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL. VISITE A SU CONCESIONARIO*16

Visualizado

Entrada

CAN

Señal de avería de la pantalla de visualización de texto

Cámara de reconocimiento de avance

B

CÁMARA DELANTERA NO DISPONIBLE*5

Visualizado

Entrada

CAN

Señal de pantalla de texto fuera de servicio provisionalmente

Cámara de reconocimiento de avance

B

Señal del mensaje de temperatura del PCS (cámara)

Conjunto de la ECU de asistencia a la conducción

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE*16

Visualizado

Entrada

CAN

Señal de visualización del texto de asistencia a la dirección inutilizable

Cámara de reconocimiento de avance

B

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL ENCENDIDA. ASISTENCIA DE LA DIRECCIÓN ACTIVADA*16

Visualizado

Entrada

CAN

Señal de visualización del modo de texto LKA

Cámara de reconocimiento de avance

B

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL ENCENDIDA. ASISTENCIA DE LA DIRECCIÓN DESACTIVADA*16

Visualizado

Entrada

CAN

Señal de visualización del modo de texto LKA

Cámara de reconocimiento de avance

B

CÁMARA DELANTERA NO DISPONIBLE. ELIMINE LA SUCIEDAD DEL PARABRISAS*5

Visualizado

Entrada

CAN

Señal de bloqueo de visión de cámara delantera

Cámara de reconocimiento de avance

B

Señal del mensaje de polvo del PCS (cámara)

Conjunto de la ECU de asistencia a la conducción

AVERÍA EN EL SISTEMA ANTICOLISIÓN. VAYA A SU CONCESIONARIO*5

Visualizado

Entrada

CAN

Señal de avería de la pantalla de visualización de texto PCS

Conjunto de la ECU de asistencia a la conducción

B

LA PRESIÓN DEL ACEITE DE MOTOR ES BAJA

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Línea directa

Señal de presión del aceite del motor

Conjunto del interruptor de presión de aceite del motor

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE INFERIOR A 50 KM/H*16

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE INFERIOR A 32 MPH*16

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE A LA VELOCIDAD ACTUAL*16

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

DESCONECTE LA ALIMENTACIÓN*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 2

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

¿LE GUSTARÍA TOMARSE UN DESCANSO?*16

Visualizado

Entrada

CAN

Señal de la pantalla de recomendación de descanso SWS

Cámara de reconocimiento de avance

B

TÓMESE UN DESCANSO*16

Visualizado

Entrada

CAN

Señal de la pantalla de recomendación de descanso SWS

Cámara de reconocimiento de avance

B

LLAVE DETECTADA EN EL VEHÍCULO*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

APAGUE LAS LUCES

Visualizado

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal de estado del sistema de iluminación

TECHO SOLAR ABIERTO*9

Visualizado

Entrada

CAN

Señal de solicitud de advertencia de techo deslizante abierto

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

PISE EL PEDAL DEL FRENO, TOQUE EL INTERRUPTOR DEL MOTOR CON LA LLAVE*1, *3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

PISE EL PEDAL DEL EMBRAGUE, TOQUE EL INTERRUPTOR DEL MOTOR CON LA LLAVE*3, *4

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

PISE EL PEDAL DEL FRENO Y PULSE EL INTERRUPTOR DEL MOTOR PARA ARRANCAR*1, *3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

PISE EL PEDAL DEL EMBRAGUE Y PULSE EL INTERRUPTOR DEL MOTOR PARA ARRANCAR*3, *4

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

CAMBIE A LA POSICIÓN P PARA ARRANCAR*1, *3

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

MECANISMO DE BLOQUEO DE LA DIRECCIÓN ACTIVO*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

BATERÍA BAJA DE LA LLAVE*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

AVERÍA EN EL SISTEMA DE FAROS. VISITE SU CONCESIONARIO*17

Visualizado

Entrada

CAN

Señal del indicador inteligente de los faros

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

BAJO NIVEL DEL LÍQUIDO DEL LAVAPARABRISAS*11

Visualizado

Entrada

Línea directa

Señal del nivel del líquido del lavaparabrisas

Conjunto del interruptor de advertencia de nivel

B

MANTENIMIENTO NECESARIO EN BREVE*12

Visualizado

Entrada

CAN

Señal del motor de arranque

ECM

B

MANTENIMIENTO NECESARIO*12

Visualizado

Entrada

CAN

Señal del motor de arranque

ECM

B

REINICIO DE LOS DATOS DE MANTENIMIENTO*12

Visualizado

-

-

-

-

B

REINICIO DE LOS DATOS DE MANTENIMIENTO INCOMPLETO*12

Visualizado

-

-

-

-

B

ENCENDIDO*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Símbolo de llave inteligente (se muestra una imagen)*3

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

VCS DESACTIVADO. SISTEMA DE FRENOS ANTICOLISIÓN NO DISPONIBLE*5

Visualizado

Entrada

CAN

Avería temporal de la señal de visualización de texto PB

Conjunto de la ECU de asistencia a la conducción

B

Señal del indicador luminoso VSC en OFF

Conjunto del actuador del freno (ECU de control de derrape)

SISTEMA ANTICOLISIÓN NO DISPONIBLE*5

Visualizado

Entrada

CAN

Avería temporal de la señal de visualización de texto PCS

Conjunto de la ECU de asistencia a la conducción

B

Señal del mensaje de temperatura del PCS (Radar)

SISTEMA ANTICOLISIÓN NO DISPONIBLE. LIMPIE EL SENSOR*5

Visualizado

Entrada

CAN

Señal del mensaje de polvo del PCS (Radar)

Conjunto de la ECU de asistencia a la conducción

B

SISTEMA ANTICOLISIÓN DESACTIVADO*5

Visualizado

Entrada

CAN

Señal del mensaje de advertencia PCS

Conjunto de la ECU de asistencia a la conducción

B

Señal de visualización de texto sobre el estado inutilizable de la distancia de advertencia del PCS

Señal de advertencia de la distancia del PCS

Señal de advertencia del pedal del PCS

Señal de notificación de arranque del vehículo precedente del PCS

  • *1: para CVT
  • *2: Con sistema de control de la velocidad de crucero
  • *3: Con sistema de llave inteligente
  • *4: Para transeje manual
  • *5: Con sistema anticolisión
  • *6: Para CVT sin interruptor de modo deportivo
  • *7: Para CVT con interruptor de modo deportivo
  • *8: Para tipo con radio y pantalla
  • *9: Con sistema de techo deslizante
  • *10: Para tipo con receptor de navegación
  • *11: Con advertencia del nivel del líquido lavaparabrisas
  • *12: Para el velocímetro con unidades imperiales para la escala principal
  • *13: Con sensor de corriente de la batería
  • *14: Sin sensor de corriente de la batería
  • *15: Con sistema de control de la velocidad de crucero de radar dinámico
  • *16: Con sistema de alerta de cambio involuntario de carril (con control de la dirección)
  • *17: Con sistema automático de luces de carretera

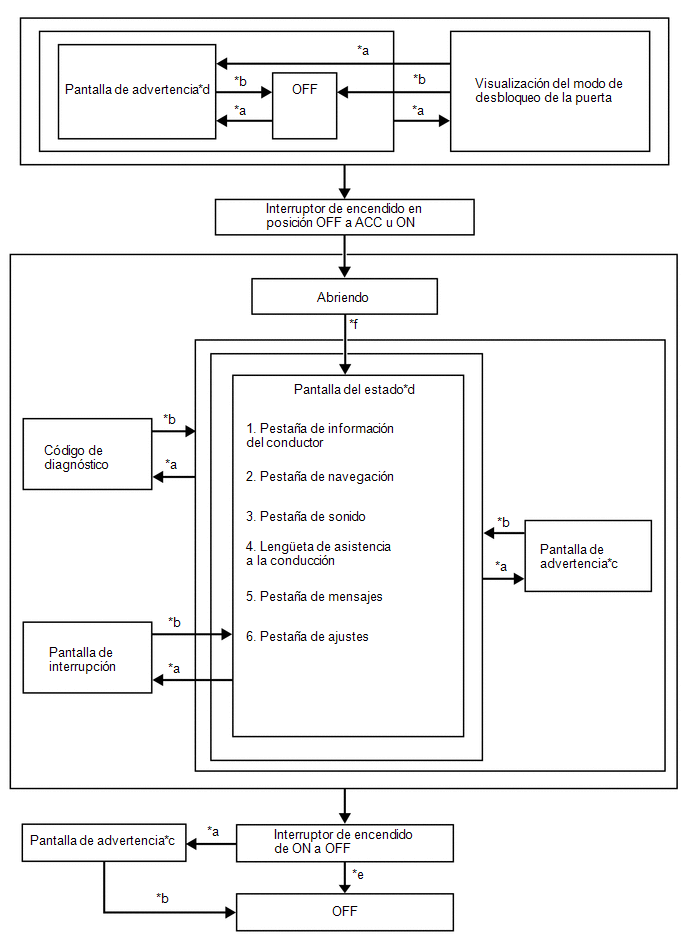

(e) Pantalla de información múltiple (tipo color)

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Área de visualización

Abriendo

Visualizado

-

-

-

-

Todas

Cuentakilómetros

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

A

Señal de velocidad del vehículo (SP1)

-

Señal del interruptor de cambio ODO/TRIP

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal del cuentakilómetros

ECU relacionado

Señal del cuentakilómetros

TRIP A / TRIP B

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

A

Señal de velocidad del vehículo (SP1)

-

Señal del interruptor de cambio ODO/TRIP

Conjunto del interruptor de la almohadilla del volante

Posición del cambio*1

Visualizado

Entrada

CAN

Señal de la posición P de la palanca de cambios

ECM

D

Señal de la posición R de la palanca de cambios

Señal de la posición N de la palanca de cambios

Señal de la posición D de la palanca de cambios

Señal del interruptor SD*2

Señal de cambio de marcha*2

Señal de cambio de marcha*3

Señal del indicador de modo*3

Señal de activación del modo deportivo

Señal del margen de temperatura del aceite de la transmisión

Temperatura exterior

Visualizado

Entrada

CAN

Valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

D

Señal de velocidad del vehículo (SP1)

Línea directa

Señal de la temperatura exterior

Conjunto del termistor

-

Emisión

CAN

Señal de datos de visualización de la temperatura exterior

Conjunto del amplificador del aire acondicionado

Señal de datos del sensor de temperatura exterior

Indicador luminoso de advertencia de hielo

Visualizado

Entrada

Línea directa

Señal de la temperatura exterior

Conjunto del termistor

D

Indicador luminoso de aviso de cambio involuntario de carril

Visualizado

Entrada

CAN

Señal de visualización del indicador

Cámara de reconocimiento de avance

D

Señal de avería de la pantalla de visualización de texto

Señal de pantalla de texto fuera de servicio provisionalmente

Señal de bloqueo de visión de cámara delantera

Señal de visualización del texto de asistencia a la dirección inutilizable

Indicador luminoso de control de la velocidad de crucero (modo de control de velocidad constante)

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

D

Indicador luminoso de velocidad de crucero programada

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

D

Indicador luminoso de control de la velocidad de crucero (modo de control de la distancia entre vehículos)

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

D

Indicador luminoso del modo deportivo*3

Visualizado

Entrada

CAN

Señal de modo de alimentación

ECM

D

Indicador luminoso ECO MODE*4

Visualizado

Entrada

CAN

Señal del indicador del modo ECO

ECM

D

Consumo actual de combustible

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 0

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Señal de la pantalla de supervisión de la conducción (consumo actual de combustible)

Consumo medio de combustible (después de reinicio)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Línea directa

Señal del interruptor RESET

Conjunto del interruptor de la almohadilla del volante

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 6

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Señal de la pantalla de supervisión de la conducción (consumo medio de combustible total)

Consumo medio de combustible (después del arranque)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Consumo medio de combustible (después de haber repostado)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 3

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Señal de visualización del monitor de conducción (Consumo medio de combustible después de haber repostado)

Velocidad media (después del reinicio)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Velocidad media (después del arranque)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 1

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Señal de supervisión de la conducción (velocidad media después del arranque)

Tiempo transcurrido (después del reinicio)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Línea directa

Señal del interruptor RESET

Conjunto del interruptor de la almohadilla del volante

Tiempo transcurrido (después del arranque)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

-

Emisión

CAN

Señal de la pantalla del monitor de conducción (tiempo de conducción después del arranque)

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Distancia (rango)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal de consumo de combustible

Señal de información del tipo de motor 1, 2, 3, 4

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

-

Emisión

CAN

Señal de la unidad del sistema de supervisión de la conducción 4

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*6

Señal de visualización del monitor de conducción (distancia de conducción)

Distancia (después del arranque)

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Señal del valor calculado de la señal de impulso de velocidad del vehículo

Conjunto del actuador del freno (ECU de control de derrape)

Señal de velocidad del vehículo (SP1)

Zona del indicador de conducción ecológica*1

Visualizado

Entrada

CAN

Señal de nivel del indicador de la zona ecológica

ECM

B

Pestaña de información de la conducción

Visualizado

-

-

-

-

C

Pestaña de navegación*5

Visualizado

Entrada

Bus local

Señal de navegación

Conjunto del receptor de navegación

C

Pestaña de sonido*5, *8

Visualizado

Entrada

Bus local

Señal de sonido

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*8

C

Pestaña de asistencia a la conducción

Visualizado

Entrada

CAN

Señal del testigo de existencia LDW

Cámara de reconocimiento de avance

C

Pestaña del mensaje

Visualizado

-

-

-

-

C

Pestaña de ajustes

Visualizado

-

-

-

-

C

Teléfono (Llamada recibida)*5, *8

Visualizado

Entrada

Bus local

Señal de teléfono (llamada recibida)

  • Conjunto del receptor de navegación*5
  • Conjunto del receptor de radio y pantalla*8

B

Navegación paso a paso*5

Visualizado

Entrada

Bus local

Señal de paso a paso

Conjunto del receptor de navegación

B

Advertencia de vaivén

Visualizado

Entrada

CAN

Señal de visualización del nivel de agotamiento de SWS

Cámara de reconocimiento de avance

B

AJUSTE DE CÁMARA DELANTERA

Visualizado

Entrada

CAN

Señal de visualización del texto del modo de ajuste de la cámara

Cámara de reconocimiento de avance

B

ERROR DE AJUSTE DEL HAZ DEL RADAR DELANTERO

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE VERTICAL

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE HORIZONTAL

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

AJUSTE DEL HAZ DEL RADAR DELANTERO

Visualizado

Entrada

CAN

Señal de ajuste FRD

Conjunto de la ECU de asistencia a la conducción

B

INSPECCIÓN DEL FRENO PCS

Visualizado

Entrada

CAN

Señal del modo de inspección

Conjunto de la ECU de asistencia a la conducción

B

COMPROBANDO DEL FRENO DE CONTROL DE LA VELOCIDAD DE CRUCERO

Visualizado

Entrada

CAN

Modo de inspección de la señal de ACC

Conjunto de la ECU de asistencia a la conducción

B

BRAKE !

Visualizado

Entrada

CAN

Señal del mensaje de advertencia PCS

Conjunto de la ECU de asistencia a la conducción

B

Indicador recordatorio de control de la velocidad de crucero de radar dinámico (visualización de imagen)

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

Indicador recordatorio de cambio involuntario de carril (visualización de imagen)

Visualizado

Entrada

CAN

Señal del lado izquierdo del símbolo de la línea blanca

Cámara de reconocimiento de avance

B

Señal del lado derecho del símbolo de la línea blanca

Señal del símbolo del volante

Cada puerta está abierta (mientras se conduce el vehículo) (se muestra una imagen)

Visualizado

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Cada puerta está abierta (el vehículo está detenido, interruptor de encendido en posición ON) (visualización de imagen)

Visualizado

Entrada

CAN

Señal de la pantalla de la puerta del conductor abierta*9

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de la pantalla de la puerta del pasajero delantero abierta*9

Señal de la pantalla de la puerta trasera derecha abierta*9

Señal de la pantalla de la puerta trasera izquierda abierta*9

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Se ha apagado la alimentación para ahorrar batería*9

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Cambie a la posición P antes de salir del vehículo*9

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de advertencia del sistema inteligente 2

Suelte el freno de estacionamiento

Visualizado

Entrada

CAN

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Llave no detectada, comprobar ubicación de la llave*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Sujete el volante LDA

Visualizado

Entrada

CAN

Señal de visualización del texto de precaución de manos libres

Cámara de reconocimiento de avance

B

Asistencia a la dirección LDA no disponible. Sujete el volante

Visualizado

Entrada

CAN

Señal de visualización del texto de precaución de manos libres

Cámara de reconocimiento de avance

B

Avería en el sistema de carga Consulte el manual del propietario

Visualizado

Entrada

CAN

Señal del indicador de la luz de carga*13

ECM

B

Señal B del motor de arranque*13

Línea directa

Señal de carga del terminal L*7

Conjunto del generador

Control de la velocidad de crucero de radar no disponible. Limpie el sensor

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

Control de la velocidad de crucero de radar no disponible

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

Avería en el sistema de llave inteligente, consulte el manual del propietario*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Avería en el control de la velocidad de crucero. Vaya a su concesionario

Visualizado

Entrada

CAN

Señal ID2 de pantalla ASL ACC

ECM

B

Avería de alerta de cambio involuntario de carril Visite a su concesionario

Visualizado

Entrada

CAN

Señal de avería de la pantalla de visualización de texto

Cámara de reconocimiento de avance

B

Cámara delantera no disponible

Visualizado

Entrada

CAN

Señal de pantalla de texto fuera de servicio provisionalmente

Cámara de reconocimiento de avance

B

Señal del mensaje de temperatura del PCS (cámara)

Conjunto de la ECU de asistencia a la conducción

Aviso de cambio involuntario de carril no disponible

Visualizado

Entrada

CAN

Señal de visualización del texto de asistencia a la dirección inutilizable

Cámara de reconocimiento de avance

B

Aviso de cambio involuntario de carril activado. Asistencia a la dirección activa

Visualizado

Entrada

CAN

Señal de visualización del modo de texto LKA

Cámara de reconocimiento de avance

B

Aviso de cambio involuntario de carril activado. Asistencia a la dirección inactiva

Visualizado

Entrada

CAN

Señal de visualización del modo de texto LKA

Cámara de reconocimiento de avance

B

Cámara delantera no disponible. Elimine la suciedad del parabrisas

Visualizado

Entrada

CAN

Señal de bloqueo de visión de cámara delantera

Cámara de reconocimiento de avance

B

Señal del mensaje de polvo del PCS (cámara)

Conjunto de la ECU de asistencia a la conducción

Avería en el sistema anticolisión, visite su concesionario

Visualizado

Entrada

CAN

Señal de avería de la pantalla de visualización de texto PCS

Conjunto de la ECU de asistencia a la conducción

B

Baja presión de aceite. Deténgase en un lugar seguro. Consulte el Manual del propietario

Visualizado

Entrada

CAN

Señal de datos de RPM del motor

ECM

B

Línea directa

Señal de presión del aceite del motor

Conjunto del interruptor de presión de aceite del motor

El aviso de cambio involuntario de carril no está disponible por debajo de 50 km/h aproximadamente

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

El aviso de cambio involuntario de carril no está disponible por debajo de 32 MPH aproximadamente

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

El aviso de cambio involuntario de carril no está disponible para la velocidad actual

Visualizado

Entrada

CAN

Señal de visualización del fallo del estado de la velocidad

Cámara de reconocimiento de avance

B

Apague el vehículo*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 2

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

¿Quiere hacer una pausa?

Visualizado

Entrada

CAN

Señal de la pantalla de recomendación de descanso SWS

Cámara de reconocimiento de avance

B

Tómese un descanso

Visualizado

Entrada

CAN

Señal de la pantalla de recomendación de descanso SWS

Cámara de reconocimiento de avance

B

Llave eléctrica en el interior del vehículo*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Apague las luces

Visualizado

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Señal de solicitud de las luces traseras

Techo solar abierto

Visualizado

Entrada

CAN

Señal de solicitud de advertencia de techo deslizante abierto

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Pise el pedal del freno y, a continuación, toque el interruptor de la llave al motor*1, *9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Pise el pedal del embrague y, a continuación, toque el interruptor de la llave al motor*9, *10

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Pise el freno y, a continuación, arranque el motor*1, *9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

Pise el embrague y, a continuación, arranque el motor*9*10

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 3

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de solicitud de mensaje para arranque por botón

Cambie a la posición P para arrancar*9

Visualizado

Entrada

CAN

Señal de solicitud de mensaje para arranque por botón

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Mecanismo de bloqueo de la dirección activo*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Batería baja en la llave*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Avería en el sistema de los faros. Vaya a su concesionario

Visualizado

Entrada

CAN

Señal del indicador inteligente de los faros

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

B

Nivel bajo del líquido lavaparabrisas*11

Visualizado

Entrada

Línea directa

Señal del nivel del líquido del lavaparabrisas

Conjunto del interruptor de advertencia de nivel

B

Nivel bajo de combustible

Visualizado

Entrada

Línea directa

Señal de nivel de combustible

Conjunto del medidor del sensor del nivel de combustible

B

Control de la tracción desactivado

Visualizado

Entrada

CAN

Señal del indicador luminoso TRC en OFF

Conjunto del actuador del freno (ECU de control de derrape)

B

Pronto requerirá mantenimiento*12

Visualizado

Entrada

CAN

Señal del motor de arranque

ECM

B

Mantenimiento necesario Visite su concesionario*12

Visualizado

Entrada

CAN

Señal del motor de arranque

ECM

B

Reinicio de los datos de mantenimiento*12

Visualizado

-

-

-

-

B

Reinicio incompleto de los datos de mantenimiento*12

Visualizado

-

-

-

-

B

Encendido*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Símbolo de llave inteligente (se muestra una imagen)*9

Visualizado

Entrada

CAN

Señal de advertencia del sistema inteligente 1

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

VCS Desactivado. Sistema de frenos anticolisión no disponible

Visualizado

Entrada

CAN

Avería temporal de la señal de visualización de texto PB

Conjunto de la ECU de asistencia a la conducción

B

Señal del indicador luminoso VSC en OFF

Conjunto del actuador del freno (ECU de control de derrape)

Sistema anticolisión no disponible

Visualizado

Entrada

CAN

Avería temporal de la señal de visualización de texto PCS

Conjunto de la ECU de asistencia a la conducción

B

Señal del mensaje de temperatura del PCS (Radar)

Sistema de seguridad anticolisión no disponible Limpiar sensor del radar

Visualizado

Entrada

CAN

Señal del mensaje de polvo del PCS (Radar)

Conjunto de la ECU de asistencia a la conducción

B

Sistema de seguridad anticolisión desactivado

Visualizado

Entrada

CAN

Señal del mensaje de advertencia PCS

Conjunto de la ECU de asistencia a la conducción

B

Señal de visualización de texto sobre el estado inutilizable de la distancia de advertencia del PCS

Señal de advertencia de la distancia del PCS

Señal de advertencia del pedal del PCS

Señal de notificación de arranque del vehículo precedente del PCS

Todas las puertas están abiertas (el vehículo está parado,

interruptor de encendido en la posición OFF) (visualización de imagen)

Visualizado

Entrada

CAN

Señal de la pantalla de la puerta del conductor abierta*9

ECU de certificación (conjunto de la ECU de la llave inteligente)

B

Señal de la pantalla de la puerta del pasajero delantero abierta*9

Señal de la pantalla de la puerta trasera derecha abierta*9

Señal de la pantalla de la puerta trasera izquierda abierta*9

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

  • *1: para CVT
  • *2: Para CVT sin interruptor de modo deportivo
  • *3: Para CVT con interruptor de modo deportivo
  • *4: Con interruptor del MODO ECO
  • *5: Para tipo con receptor de navegación
  • *6: Para tipo con radio y pantalla
  • *7: Sin sensor de corriente de la batería
  • *8: Para tipo de radio y pantalla con interruptor "APPS"
  • *9: Con sistema de llave inteligente
  • *10: Para transeje manual
  • *11: Con advertencia del nivel del líquido lavaparabrisas
  • *12: Para el velocímetro con unidades imperiales para la escala principal
  • *13: Con sensor de corriente de la batería

(f) Avisador acústico

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Avisador acústico de advertencia del cinturón de seguridad (lado del conductor)

Suena una vez / suena de forma intermitente / suena de forma intermitente (5 veces máximo)

Entrada

CAN

Señal del interruptor de la hebilla del cinturón de seguridad del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor del freno de estacionamiento

Señal de la posición R de la palanca de cambios

ECM

Señal de la posición P de la palanca de cambios

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Avisador acústico de advertencia del cinturón de seguridad (lado del pasajero delantero)

Suena una vez/suena de forma intermitente

Entrada

CAN

Señal del interruptor de la hebilla del cinturón de seguridad del pasajero delantero

Conjunto del sensor del airbag

Señal de estado de ocupantes del asiento del pasajero delantero

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal de la posición R de la palanca de cambios

ECM

Señal de la posición P de la palanca de cambios

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Avisador acústico del cinturón de seguridad (para el asiento trasero)*8

Suena de forma intermitente

Entrada

CAN

Señal de la posición P de la palanca de cambios

ECM

Señal de la posición R de la palanca de cambios

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho

Conjunto del cinturón de seguridad interior central del asiento trasero derecho

Señal del interruptor de la hebilla del cinturón de seguridad trasero izquierdo

Conjunto del cinturón de seguridad interior central del asiento trasero izquierdo

Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero

Rango bajo de velocidad del vehículo en el avisador acústico delantero*6

Suena cuatro veces

Entrada

CAN

Señal del avisador acústico de pérdida del vehículo delantero en zona de baja velocidad

ECM

Avisador acústico de cancelación de la velocidad baja del control de la velocidad de crucero y radar*6

Suena dos veces

Entrada

CAN

Señal de solicitud del avisador acústico de cancelación de la velocidad baja

ECM

Avisador de cancelación del sistema de aviso de cambio involuntario de carril*7

Suena dos veces

Entrada

CAN

Señal del avisador acústico de cancelación del aviso de cambio involuntario de carril

Cámara de reconocimiento de avance

Avisador acústico de advertencia EPS

Suena una vez

Entrada

CAN

Señal de solicitud al contador

Conjunto de la ECU de la servodirección

Avisador acústico de advertencia de cambio involuntario de carril*7

Suena de forma intermitente

Entrada

CAN

Señal del avisador acústico LDW

Cámara de reconocimiento de avance

Avisador acústico de advertencia del sistema manos libres de cambio involuntario de carril*7

Suena de forma intermitente

Entrada

CAN

Señal de visualización del texto de advertencia de manos libres

Cámara de reconocimiento de avance

Avisador acústico de llave inteligente*1

Suena continuamente

Entrada

CAN

Señal de solicitud de continuación del avisador acústico del medidor

ECU de certificación (conjunto de la ECU de la llave inteligente)

Suena de forma intermitente

Entrada

CAN

Señal de solicitud de intermitencia del avisador acústico del medidor

Suena de forma intermitente (máximo 9 veces)

Entrada

CAN

Señal de solicitud de intermitencia del avisador acústico del medidor (0.7 seg. ciclo)

Suena una vez

Entrada

CAN

Señal de solicitud de disparo único del avisador acústico del medidor

Avisador acústico de olvido de la llave*5

Suena de forma intermitente

Entrada

CAN

Señal del interruptor de la llave

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del conductor

Avisador acústico de la pantalla de información múltiple*2

Suena una vez

Entrada

CAN/línea directa

Señal de advertencia de la pantalla de información múltiple

ECU relacionadas

Avisador acústico de advertencia de vaivén*7

Suena dos veces

Entrada

CAN

Señal de solicitud del avisador acústico de SWS

Cámara de reconocimiento de avance

Avisador acústico de finalización de la identificación de la llave del inmovilizador

Suena una vez

Entrada

CAN

Señal de finalización de la identificación de la llave del sistema inmovilizador

ECU de certificación (conjunto de la ECU de la llave inteligente)

Avisador acústico de conducción con el freno de estacionamiento los frenos sin liberar

Suena de forma intermitente

Entrada

CAN

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Señal del interruptor del freno de estacionamiento

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Avisador acústico de advertencia de conducción con la puerta abierta

Suena de forma intermitente

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta del conductor

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del pasajero delantero

Señal del interruptor de la luz de cortesía trasera derecha

Señal del interruptor de la luz de cortesía trasera izquierda

Señal del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Avisador acústico de rechazo de cambio deportivo*3

Suena dos veces

Entrada

CAN

Señal del avisador acústico de rechazo

ECM

Avisador acústico de olvido de luces

Suena continuamente

Entrada

CAN

Señal de estado del sistema de iluminación

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta del conductor

Avisador acústico de apertura del techo deslizante*4

Suena una vez

Entrada

CAN

Señal de solicitud de advertencia de techo deslizante abierto

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Avisador acústico del intermitente

Suena de forma intermitente

Entrada

CAN

Señal de solicitud de intermitencia

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal del interruptor del intermitente izquierdo

Conjunto del interruptor de graduación de la luz de los faros

Señal del interruptor del intermitente derecho

Señal del interruptor de advertencia de riesgo

Conjunto del interruptor de advertencia de riesgo

  • *1: Con sistema de llave inteligente
  • *2: Para pantalla de información múltiple (pantalla LCD de puntos y pantalla color)
  • *3: Para CVT con interruptor de modo deportivo
  • *4: Con sistema de techo deslizante
  • *5: Sin sistema de llave inteligente
  • *6: Con sistema de control de la velocidad de crucero de radar dinámico
  • *7: Con sistema de alerta de cambio involuntario de carril (con control de la dirección)
  • *8: Con advertencia del cinturón de seguridad del asiento trasero

(g) Otras

Elemento

Estado

Entrada/salida

CAN/línea directa

Señal

Componente

Iluminación del indicador

Nivel de iluminación

Entrada

CAN

Señal de solicitud de luces traseras*1

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal del nivel de iluminación

  • Reóstato de control de las luces*2
  • Interruptor del cuentakilómetros/cuentakilómetros parcial (conjunto del juego de instrumentos)*3
  • Conjunto del interruptor de la almohadilla del volante*4

Señal de cancelación de las luces traseras*2

Reóstato de control de las luces

-

Emisión

CAN

Señal de marcha del reóstato*5

ECU de certificación (conjunto de la ECU de la llave inteligente)

Señal de cancelación de las luces traseras

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Línea directa

Señal del nivel de iluminación

ECU relacionadas

Indicador de advertencia del cinturón de seguridad trasero*6

-

Entrada

CAN

Señal del interruptor de la luz de cortesía de la puerta trasera derecha

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

Señal del interruptor de la luz de cortesía de la puerta trasera izquierda

Señal del factor de salida de bloqueo de las puertas

Señal de velocidad del vehículo (SP1)

Conjunto del actuador del freno (ECU de control de derrape)

Línea directa

Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho

Conjunto del cinturón de seguridad interior central del asiento trasero derecho

Señal del interruptor de la hebilla del cinturón de seguridad trasero izquierdo

Conjunto del cinturón de seguridad interior central del asiento trasero izquierdo

Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero

Se enciende

Emisión

Línea directa

Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho

Conjunto de las luces testigo

Señal del interruptor de la hebilla del cinturón de seguridad trasero izquierdo

Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero

  • *1: Con sistema de control automático de luces
  • *2: Con reóstato de control de luces
  • *3: Sin reóstato de control de luces
  • *4: para la pantalla de información múltiple (color)
  • *5: Con sistema de llave inteligente
  • *6: Con advertencia del cinturón de seguridad del asiento trasero

DIAGRAMA DE FLUJO DE LA PANTALLA DE INFORMACIÓN MÚLTIPLE (LCD DE PUNTOS)

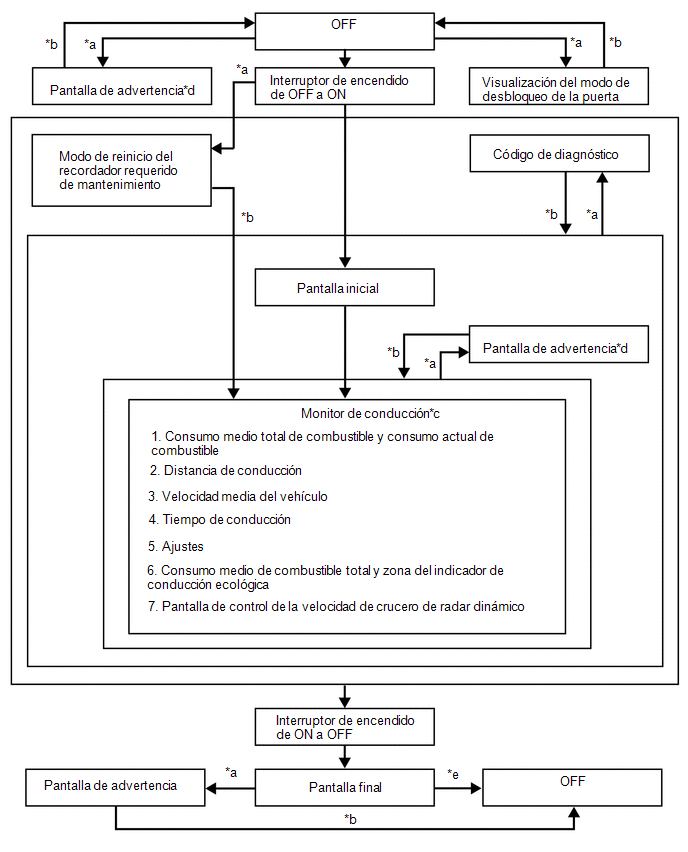

(a) Diagrama de flujo de la pantalla de información múltiple (LCD de puntos)

Estado del cambio de pantalla

Elemento

Estado del cambio de pantalla

*a

Las condiciones se cumplen

*b

No se cumplen las condiciones

*c

Se selecciona el elemento o la visualización mediante el interruptor de la almohadilla del volante

*d

Si hay varias solicitudes de la pantalla múltiple, los elementos se visualizarán en orden

*e

Se muestra la visualización ODO durante cierto período de tiempo después de desactivar el interruptor de encendido.

(b) Diagrama de flujo de pantalla de información múltiple (color)

Estado del cambio de pantalla

Elemento

Estado del cambio de pantalla

*a

Se cumplen las condiciones.

*b

No se cumplen las condiciones.

*c

Se selecciona el elemento o la visualización mediante el interruptor de la almohadilla del volante.

*d

Si hay solicitudes de visualizador múltiple, los elementos se visualizarán en orden.

*e

Se muestra la visualización del cuentakilómetros durante cierto período de tiempo después de desactivar el interruptor de encendido.

*f

Después de colocar el interruptor de encendido en la posición ON.

DESCRIPCIÓN DE LAS PANTALLAS DE ADVERTENCIA

(a) para la pantalla de información múltiple (pantalla de puntos)

Prioridad

Identificación del sistema/(función del vehículo)

Indicador de advertencia principal

●: Se enciende

○: Parpadea

Avisador acústico (*1)

Visualización

Nivel

1

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

-

AJUSTE DE CÁMARA DELANTERA

Precaución

Sistema de seguridad anticolisión

-

-

ERROR DE AJUSTE DEL HAZ DEL RADAR DELANTERO

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE VERTICAL

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE HORIZONTAL

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO

Precaución

-

-

INSPECCIÓN DEL FRENO PCS

Precaución

Sistema de control de la velocidad de crucero de radar dinámico

-

-

COMPROBANDO DEL FRENO DE CONTROL DE LA VELOCIDAD DE CRUCERO

Precaución

Sistema de seguridad anticolisión

-

-

BRAKE !

Advertencia

2

Sistema de control de la velocidad de crucero de radar dinámico

-

-

Indicador recordatorio de control de la velocidad de crucero de radar dinámico (visualización de imagen)

Advertencia

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

-

Indicador recordatorio de cambio involuntario de carril (visualización de imagen)

Advertencia

3

(Todas las advertencias de las puertas (vehículo en marcha))

-

*

Todas las puertas abiertas (visualización de la imagen)

Precaución

(Todas las advertencias de las puertas (vehículo detenido))

-

-

Todas las puertas abiertas (visualización de la imagen)

Precaución

4

Sistema de llave inteligente

-

-

DESCONEXIÓN AUTOMÁTICA PARA CONSERVAR LA BATERÍA

Precaución

5

Sistema de llave inteligente

*/○

CAMBIE A LA POSICIÓN P

Precaución

6

(Freno de estacionamiento)

*

SUELTE EL FRENO DE ESTACIONAMIENTO

Precaución

Sistema de llave inteligente

*

NO SE DETECTA LA LLAVE

Precaución

7

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

SUJETE EL VOLANTE LDA

Precaución

-

ASISTENCIA A LA DIRECCIÓN LDA NO DISPONIBLE. SUJETE EL VOLANTE

Precaución

8

Sistema de carga

-

-

Advertencia de carga (símbolo de la batería)

Precaución

Sistema de control de la velocidad de crucero de radar dinámico

CONTROL DE LA VELOCIDAD DE CRUCERO DE RADAR NO DISPONIBLE. LIMPIE EL SENSOR

Precaución

CONTROL DE LA VELOCIDAD DE CRUCERO DE RADAR NO DISPONIBLE

Precaución

Sistema de llave inteligente

*

COMPRUEBE EL SISTEMA DE LLAVE INTELIGENTE

Precaución

Sistema de control de la velocidad de crucero/Sistema de control de velocidad de crucero de radar dinámico

COMPRUEBE EL SISTEMA DE CONTROL DE LA VELOCIDAD DE CRUCERO

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

AVERÍA DE ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL, VISITE A SU CONCESIONARIO

Precaución

Sistema de seguridad anticolisión

-

-

CÁMARA DELANTERA NO DISPONIBLE

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE

Precaución

-

-

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL ENCENDIDA. ASISTENCIA DE LA DIRECCIÓN ACTIVADA

Asesoría

-

-

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL ENCENDIDA. ASISTENCIA DE LA DIRECCIÓN DESACTIVADA

Asesoría

Sistema de seguridad anticolisión

-

-

CÁMARA DELANTERA NO DISPONIBLE. ELIMINE LA SUCIEDAD DEL PARABRISAS

Precaución

AVERÍA EN EL SISTEMA ANTICOLISIÓN. VAYA A SU CONCESIONARIO

Precaución

(Interruptor de presión de aceite del motor)

-

LA PRESIÓN DEL ACEITE DE MOTOR ES BAJA

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

-

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE INFERIOR A 50 KM/H

Asesoría

-

-

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE INFERIOR A 32 MPH

Asesoría

-

-

ALERTA DE CAMBIO INVOLUNTARIO DE CARRIL NO DISPONIBLE A LA VELOCIDAD ACTUAL

Asesoría

9

Sistema de llave inteligente

*/○

DESCONECTE LA ALIMENTACIÓN

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

*

¿LE GUSTARÍA TOMARSE UN DESCANSO?

Asesoría

-

*

TÓMESE UN DESCANSO

Asesoría

Sistema de llave inteligente

-

*

LLAVE DETECTADA EN EL VEHÍCULO

Precaución

Sistema de iluminación

*

APAGUE LAS LUCES

Precaución

Sistema del techo deslizante

TECHO SOLAR ABIERTO

Precaución

Sistema de llave inteligente

*

PISE EL PEDAL DEL FRENO, TOQUE EL INTERRUPTOR DEL MOTOR CON LA LLAVE

Precaución

*

PISE EL PEDAL DEL EMBRAGUE, TOQUE EL INTERRUPTOR DEL MOTOR CON LA LLAVE

Precaución

*/○

PISE EL PEDAL DEL FRENO Y PULSE EL INTERRUPTOR DEL MOTOR PARA ARRANCAR

Precaución

*/○

PISE EL PEDAL DEL EMBRAGUE Y PULSE EL INTERRUPTOR DEL MOTOR PARA ARRANCAR

Precaución

CAMBIE A LA POSICIÓN P PARA ARRANCAR

Precaución

10

Sistema de bloqueo de la dirección

*

MECANISMO DE BLOQUEO DE LA DIRECCIÓN ACTIVO

Precaución

11

Sistema de llave inteligente

*

BATERÍA BAJA DE LA LLAVE

Precaución

Sistema automático de las luces de carretera

AVERÍA EN EL SISTEMA DE FAROS, VISITE SU CONCESIONARIO

Precaución

12

(Interruptor de advertencia del nivel de líquido lavaparabrisas)

-

-

BAJO NIVEL DEL LÍQUIDO DEL LAVAPARABRISAS

Asesoría

Sistema de medidores / indicadores

-

-

MANTENIMIENTO NECESARIO EN BREVE

Asesoría

-

-

MANTENIMIENTO NECESARIO

Asesoría

-

-

REINICIO DE LOS DATOS DE MANTENIMIENTO

Asesoría

-

-

REINICIO DE LOS DATOS DE MANTENIMIENTO INCOMPLETO

Asesoría

Sistema de llave inteligente

-

-

ENCENDIDO

Precaución

-

-

Símbolo de llave inteligente (se muestra una imagen)

Precaución

Sistema de seguridad anticolisión

-

-

VCS DESACTIVADO. SISTEMA DE FRENOS ANTICOLISIÓN NO DISPONIBLE

Asesoría

-

-

SISTEMA ANTICOLISIÓN NO DISPONIBLE

Asesoría

-

-

SISTEMA ANTICOLISIÓN NO DISPONIBLE. LIMPIE EL SENSOR

Asesoría

-

-

SISTEMA ANTICOLISIÓN DESACTIVADO

Asesoría

  • *: Suena un avisador acústico exclusivo en función del estado
  • *1: Avisadores acústicos vinculados con el indicador de advertencia principal

(b) Para la pantalla de información múltiple (color)

Prioridad

Identificación del sistema/(función del vehículo)

Indicador de advertencia principal

●: Se enciende

○: Parpadea

Avisador acústico (*1)

Visualización

Nivel

1

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

-

AJUSTE DE CÁMARA DELANTERA

Precaución

Sistema de seguridad anticolisión

-

-

ERROR DE AJUSTE DEL HAZ DEL RADAR DELANTERO

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE VERTICAL

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO A LO LARGO DEL EJE HORIZONTAL

Precaución

-

-

AJUSTE DEL HAZ DEL RADAR DELANTERO

Precaución

-

-

INSPECCIÓN DEL FRENO PCS

Precaución

Sistema de control de la velocidad de crucero de radar dinámico

-

-

COMPROBANDO DEL FRENO DE CONTROL DE LA VELOCIDAD DE CRUCERO

Precaución

Sistema de seguridad anticolisión

-

-

BRAKE !

Advertencia

2

Sistema de control de la velocidad de crucero de radar dinámico

-

-

Indicador recordatorio de control de la velocidad de crucero de radar dinámico (visualización de imagen)

Advertencia

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-



Indicador recordatorio de cambio involuntario de carril (visualización de imagen)

Advertencia

3

(Todas las advertencias de las puertas (vehículo en marcha))

*

Cada puerta está abierta (mientras se conduce el vehículo) (se muestra una imagen)

Precaución

(Todas las advertencias de las puertas (vehículo parado, interruptor de encendido en ON))

-

-

Cada puerta está abierta (el vehículo está detenido, interruptor de encendido en posición ON) (visualización de imagen)

Precaución

4

Sistema de llave inteligente

-

-

Encendido apagado para ahorrar batería

Precaución

5

Sistema de llave inteligente

*/○

Cambie a la posición P antes de salir del vehículo

Precaución

6

(Freno de estacionamiento)

*

Suelte el freno de estacionamiento

Precaución

Sistema de llave inteligente

*

Llave no detectada, comprobar ubicación de la llave

Precaución

7

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sujete el volante LDA

Precaución

*

Asistencia a la dirección LDA no disponible. Sujete el volante

Precaución

8

Sistema de carga

-

-

Avería en el sistema de carga Consulte el manual del propietario

Precaución

Sistema de control de la velocidad de crucero de radar dinámico

Control de la velocidad de crucero de radar no disponible. Limpie el sensor

Precaución

Control de la velocidad de crucero de radar no disponible

Precaución

Sistema de llave inteligente

*

En caso de avería del sistema de la llave inteligente, consulte el manual del propietario

Precaución

Sistema de control de la velocidad de crucero de radar dinámico

Avería en el control de la velocidad de crucero. Vaya a su concesionario

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Avería de alerta de cambio involuntario de carril Visite a su concesionario

Precaución

Sistema de seguridad anticolisión

-

-

Cámara delantera no disponible

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Aviso de cambio involuntario de carril no disponible

Precaución

-

-

Aviso de cambio involuntario de carril activado. Asistencia a la dirección activa

Asesoría

-

-

Aviso de cambio involuntario de carril activado. Asistencia a la dirección inactiva

Asesoría

Sistema de seguridad anticolisión

-

-

Cámara delantera no disponible. Elimine la suciedad del parabrisas

Precaución

Avería en el sistema anticolisión, visite su concesionario

Precaución

(Interruptor de presión de aceite del motor)

Baja presión de aceite. Deténgase en un lugar seguro. Consulte el Manual del propietario

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

-

El aviso de cambio involuntario de carril no está disponible por debajo de 50 km/h aproximadamente

Asesoría

-

-

El aviso de cambio involuntario de carril no está disponible por debajo de 32 MPH aproximadamente

Asesoría

-

-

El aviso de cambio involuntario de carril no está disponible para la velocidad actual

Asesoría

9

Sistema de llave inteligente

*/○

Apague el vehículo

Precaución

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

-

*

¿Quiere hacer una pausa?

Asesoría

-

*

Tómese un descanso

Asesoría

Sistema de llave inteligente

Llave en el interior del vehículo

Precaución

(Indicador recordatorio)

*

Apague las luces

Precaución

Sistema del techo deslizante

Techo solar abierto

Precaución

Sistema de llave inteligente

*

Pise el pedal del freno y, a continuación, toque el interruptor de la llave al motor

Precaución

*

Pise el pedal del embrague y, a continuación, toque el interruptor de la llave al motor

Precaución

*/○

Pise el freno y, a continuación, arranque el motor

Precaución

*/○

Pise el embrague y, a continuación, arranque el motor

Precaución

Cambie a la posición P para arrancar

Precaución

10

Sistema de bloqueo de la dirección

*

Mecanismo de bloqueo de la dirección activo

Precaución

11

Sistema de llave inteligente

*

Pila de la llave baja

Precaución

Sistema automático de las luces de carretera

Avería en el sistema de los faros. Vaya a su concesionario

Precaución

12

(Interruptor de advertencia del nivel de líquido lavaparabrisas)

-

-

Bajo nivel del líquido del lavaparabrisas

Asesoría

(Advertencia del nivel de combustible)

-

-

Nivel bajo de combustible

Asesoría

Sistema de control de estabilidad del vehículo

-

-

Control de la tracción desactivado

Precaución

Sistema de medidores / indicadores

-

-

Mantenimiento requerido en breve

Asesoría

-

-

Si se requiere mantenimiento, vaya a su concesionario

Asesoría

-

-

Reinicio de los datos de mantenimiento

Asesoría

-

-

Reinicio de los datos de mantenimiento incompleto

Asesoría

Sistema de llave inteligente

-

-

Power On

Precaución

-

-

Símbolo de llave inteligente (se muestra una imagen)

Precaución

Sistema de seguridad anticolisión

-

-

VCS Desactivado. Sistema de frenos anticolisión no disponible

Asesoría

-

-

Sistema anticolisión no disponible

Asesoría

-

-

Sistema de seguridad anticolisión no disponible Limpiar sensor del radar

Asesoría

-

-

Sistema de seguridad anticolisión desactivado

Asesoría

(Cada puerta está abierta (vehículo detenido, interruptor de encendido en OFF))

-

-

Cada puerta está abierta (el vehículo está detenido, interruptor de encendido en posición OFF) (visualización de imagen)

Precaución

  • *: Suena un avisador acústico exclusivo en función del estado
  • *1: Avisadores acústicos vinculados con el indicador de advertencia principal
    Diagrama Del Sistema

    CÓmo Proceder A La LocalizaciÓn De AverÍas

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Comunicaciones Lin: Comunicación de la ECU del techo deslizante detenida (B1273)
    DESCRIPCIÓN Este DTC se memoriza cuando la comunicación LIN entre la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) y la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) se interrumpe durante 10 segundos o más. N° de DTC Elemento d ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2021 Copyright www.tocores.net
    0.0213
