Toyota Corolla Manual de Taller: Circuito "A" del interruptor del freno (P0571)

DESCRIPCIÓN

Cuando se pisa el pedal del freno, el conjunto del interruptor de las luces de freno envía una señal al ECM. Cuando el ECM recibe esta señal, cancela el control de velocidad del vehículo con el sistema de control de la velocidad de crucero. La función a prueba de fallos permite conducir normalmente incluso si se produce una avería en el circuito de señales de las luces de freno. La cancelación ocurre cuando se aplica tensión al terminal STP. Si se emplea el freno, se aplica tensión al terminal STP del ECM a través del fusible STOP y el conjunto del interruptor de las luces de freno, y el ECM anula el control de la velocidad del vehículo por parte del sistema de control de la velocidad de crucero.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

P0571

Circuito "A" del interruptor del freno

Cuando la tensión del terminal STP y del terminal ST1- del ECM es inferior a 1 V durante 0.5 seg. o más.

  • Conjunto del interruptor de las luces de freno
  • Circuito del interruptor de las luces de freno
  • ECM

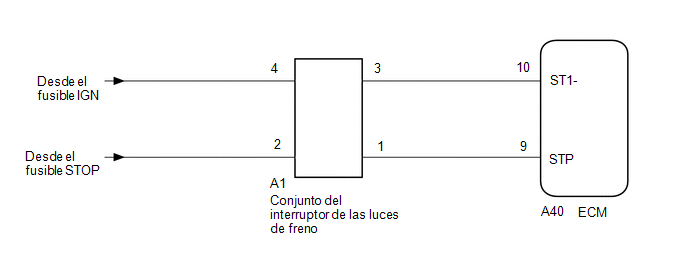

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO (FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector A1 del conjunto del interruptor de las luces de freno.

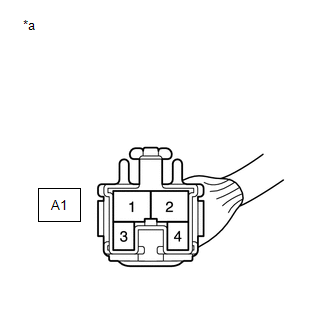

*a

Vista frontal del conector del mazo de cables

(al conjunto del interruptor de las luces de freno)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A1-2 - Masa de la carrocería

Siempre

11 a 14 V

(c) Vuelva a conectar el conector A1 del conjunto del interruptor de las luces de freno.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO - BATERÍA)

OK

2.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO (FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector A1 del conjunto del interruptor de las luces de freno.

*a

Vista frontal del conector del mazo de cables

(al conjunto del interruptor de las luces de freno)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A1-4 - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

(c) Vuelva a conectar el conector A1 del conjunto del interruptor de las luces de freno.

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO - RELÉ IG2)

OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Revise el conjunto del interruptor de las luces de freno.

Haga clic aquí

MAL

REEMPLACE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE FRENO

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECM - CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO)

(a) Desconecte el conector A40 de ECM.

(b) Desconecte el conector A1 del conjunto del interruptor de las luces de freno.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar (busque posibles circuitos abiertos):

Conexión del tester

Estado

Valor especificado

A40-9 (STP) - A1-1

Siempre

Inferior a 1 Ω

A40-10 (ST1-) - A1-3

Siempre

Inferior a 1 Ω

Resistencia estándar (inspeccione posibles cortocircuitos):

Conexión del tester

Estado

Valor especificado

A40-9 (STP) o A1-1 - Masa de la carrocería

Siempre

10 kΩ o superior

A40-10 (ST1-) o A1-3 - Masa de la carrocería

Siempre

10 kΩ o superior

(d) Vuelva a conectar el conector A1 del conjunto del interruptor de las luces de freno.

(e) Vuelva a conectar el conector A40 del ECM.

OK

SUSTITUYA EL ECM

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (ECM - CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO)
