DESCRIPCIÓN

El ECM recibe una señal del sensor de revoluciones (sensor de revoluciones de la transmisión (NOUT)) instalado en el transeje variable continuo y determina la velocidad del eje de salida (velocidad de la polea secundaria) para controlar la relación de engranajes.

El sensor de revoluciones de la transmisión (NOUT) detecta la velocidad del eje de salida del transeje variable continuo (polea secundaria) y envía una señal al ECM.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

MIL

Memoria

P0722

No hay señal en el circuito del sensor de velocidad de salida

  • Condición de diagnóstico
    • Se conduce el vehículo con la palanca de cambios en posición D, la velocidad del eje de salida es de al menos 300 rpm, y no se ha detectado ninguna avería en el interruptor de posición de estacionamiento/punto muerto.
  • Estado de la avería
    • La velocidad indicada por el sensor de revoluciones de la transmisión (NOUT) es inferior a 300 rpm.
  • Hora de la avería
    • 2 segundos
  • Otra
    • Lógica de detección de 1 ciclo
  • Mazo de cables o conector
  • Sensor de revoluciones de la transmisión (NOUT)
  • ECM

Se enciende

DTC memorizado

P077C

Valor bajo en el circuito del sensor de velocidad de salida

  • Condición de diagnóstico
    • No se detecta una avería de la señal del sensor de revoluciones de la transmisión (NOUT).
  • Estado de la avería
    • La tensión de salida del sensor de revoluciones de la transmisión (NOUT) es superior a 0.2 V.
  • Hora de la avería
    • 2 segundos
  • Otra
    • Lógica de detección de 1 ciclo
  • Mazo de cables o conector
  • Sensor de revoluciones de la transmisión (NOUT)
  • ECM

Se enciende

DTC memorizado

P077D

Valor alto en el circuito del sensor de velocidad de salida

  • Condición de diagnóstico
    • No se detecta una avería de la señal del sensor de revoluciones de la transmisión (NOUT).
  • Estado de la avería
    • La tensión de salida del sensor de revoluciones de la transmisión (NOUT) es superior a 1.8 V.
  • Hora de la avería
    • 2 segundos
  • Otra
    • Lógica de detección de 1 ciclo
  • Mazo de cables o conector
  • Sensor de revoluciones de la transmisión (NOUT)
  • ECM

Se enciende

DTC memorizado

DESCRIPCIÓN DE LA SUPERVISIÓN

El ECM recibe una señal del sensor de revoluciones (sensor de revoluciones de la transmisión (NOUT)) instalado en el transeje variable continuo y determina la velocidad del eje de salida (velocidad de la polea secundaria) para controlar la relación de engranajes.

Si el ECM no detecta ninguna señal procedente del sensor de revoluciones (sensor de revoluciones de la transmisión (NOUT)) aunque el vehículo esté en circulación, se determinará que el sensor de revoluciones (sensor de revoluciones de la transmisión (NOUT)) está averiado. El ECM encenderá el indicador MIL y almacenará un DTC.

ESTRATEGIA DE SUPERVISIÓN

DTC relacionados

P0722: Sensor de velocidad de salida (NOUT)/Verificación de la entrada de impulsos

P077C: Sensor de velocidad de salida (NOUT)/Comprobación del rango (baja tensión)

P077D: Sensor de velocidad de salida (NOUT)/Comprobación del rango (alta tensión)

Sensores requeridos/componentes

Sensor de revoluciones de la transmisión (NOUT)

Frecuencia de funcionamiento

Continua

Duración de las condiciones

2 segundos

Funcionamiento del MIL

Inmediatamente

Secuencia de funcionamiento

Ninguno

CONDICIONES DE HABILITACIÓN NORMAL

Todas

Tensión de la batería

8 V o más

Tiempo transcurrido después de que la tensión de la batería sea >= 8V

0.5 segundos o más

Inhibición de la escritura

permiso

Tiempo transcurrido tras cambiar el estado de escritura de prohibición a permiso

0.5 segundos o más

Interruptor de encendido

ON

Tiempo transcurrido tras cambiar el interruptor de encendido de la posición OFF a ON

0.5 segundos o más

Motor de arranque

OFF

Tiempo transcurrido tras cambiar el motor de arranque de la posición ON a OFF

0.5 segundos o más

P0722:

Se cumplen todas las condiciones siguientes:



Revoluciones del eje de salida

300 rpm o más

Fallo de comprobación del rango del sensor de velocidad de salida (P077C, P077D)

Pendiente/MIL

Sin detectar

Revoluciones del sensor de velocidad de la turbina

1,050 rpm o más

Interruptor del margen de transmisión "R"

OFF

Fallo en el circuito del interruptor del margen de transmisión (P0705)

Pendiente + MIL

Sin detectar

Motor

En marcha

Interruptor de posición de estacionamiento/punto muerto

OFF

Se cumple una de las siguientes condiciones:



Comando al solenoide de cambio

OFF

Comando al solenoide del embrague del convertidor de par

ON

Fallo en el circuito del solenoide de cambio (P099B, P099C)

Pendiente + MIL

Sin detectar

Fallo en el circuito del solenoide del embrague del convertidor de par (P2769, P2770)

Pendiente + MIL

Sin detectar

Fallo en el circuito del solenoide de control de presión (P2822, P282B)

Pendiente + MIL

Sin detectar

P077C, P077D:

Fallo de entrada de impulsos del sensor de velocidad de la polea secundaria (velocidad de salida) (P0722)

Pendiente/MIL

Sin detectar

UMBRALES DE AVERÍAS COMUNES

P0722:

Revoluciones del sensor de velocidad de la polea secundaria (velocidad de salida)

Inferior a 300 rpm

P077C:

Tensión de salida del sensor de velocidad de la polea secundaria (velocidad de salida)

Inferior a 0.2 V

P077D:

Tensión de salida del sensor de velocidad de la polea secundaria (velocidad de salida)

Superior a 1.8 V

RANGO DE FUNCIONAMIENTO DE LOS COMPONENTES

P0722:

Revoluciones del sensor de velocidad de la polea secundaria (velocidad de salida)

300 rpm o más

P077C, P077D:

Tensión de salida del sensor de velocidad de la polea secundaria (velocidad de salida)

0.2 a 1.8 V

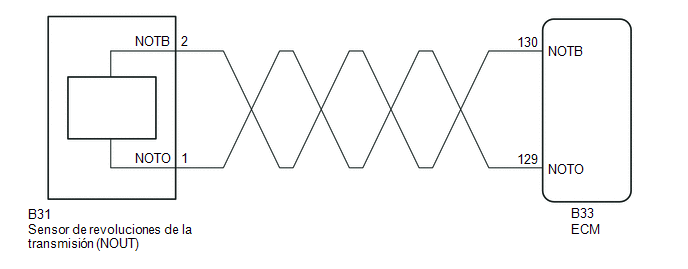

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Lleve a cabo el ciclo universal para borrar los DTC permanentes.

Haga clic aquí

PROCEDIMIENTO

1.

LEA EL VALOR INDICADO EN EL TECHSTREAM (SPD (NOUT) AND NOUT SENSOR VOLTAGE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Powertrain / Engine and ECT / Data List / Primary.

(e) A medida que se visualizan en la pantalla del Techstream, lea la lista de datos.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

SPD (NOUT)

Velocidad de la polea secundaria (NOUT)

mín.: 0 rpm

máx.: 12,750 rpm

  • 0 rpm: Vehículo parado
  • Aproximadamente 2,500 rpm: Vehículo con velocidad de crucero de aproximadamente 60 km/h (37 mph)

Los datos se muestran en incrementos de 50 rpm.

NOUT Sensor Voltage

Tensión de salida del sensor de velocidad de la polea secundaria (NOUT)

mín.: 0.000 V

máx.: 4.999 V

0.1 a 1.9 V: motor al ralentí (vehículo parado con la palanca de cambios en la posición P o N)

-

Powertrain > Engine and ECT > Data List

Pantalla del tester

SPD (NOUT)

NOUT Sensor Voltage

Resultado:

Resultado

Vaya a

Los valores de la lista de datos normal

A

Los valores de la lista de datos normal

B

B

IR AL PUNTO 5

A

2.

INSPECCIONE EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

(a) Extraiga el sensor de revoluciones de la transmisión (NOUT).

Haga clic aquí

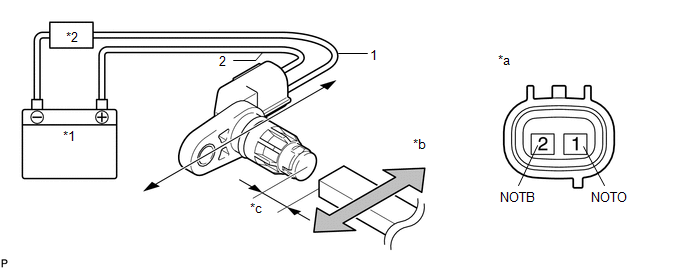

(b) Conecte la batería al sensor, tal como se muestra en la ilustración.

*1

Batería

*2

Amperímetro

*a

Componente no conectado al mazo de cables

(Sensor de revoluciones de la transmisión (NOUT))

*b

Imán

*c

5 mm o menos

-

-

(c) Mueva un objeto magnético a izquierda y a derecha delante del sensor de revoluciones de la transmisión (NOUT) (a 5 mm (0.197 pulg.) o menos) para cambiar las señales alta/baja durante la medición de la corriente.

AVISO:

Asegúrese de mover objetos magnéticos durante la inspección. La corriente no cambia sin mover objetos magnéticos tal y como indica la flecha de la ilustración.

(d) Mida la corriente según los valores de la siguiente tabla.

Corriente estándar:

Conexión del tester

Estado

Valor especificado

1 (NOTO) - 2 (NOTB)

Señal baja

4 a 8 mA

1 (NOTO) - 2 (NOTB)

Señal alta

12 a 16 mA

MAL

SUSTITUYA EL SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT)

OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT) - ECM)

(a) Desconecte el conector del sensor de revoluciones de la transmisión B31 (NOUT).

(b) Desconecte el conector B33 del ECM.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

B31-1 (NOTO) - B33-129 (NOTO)

Siempre

Inferior a 1 Ω

B31-2 (NOTB) - B33-130 (NOTB)

Siempre

Inferior a 1 Ω

B31-1 (NOTO) o B33-129 (NOTO) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

B31-2 (NOTB) o B33-130 (NOTB) - Masa de la carrocería y otros terminales

Siempre

10 kΩ o superior

(d) Conecte el conector B33 del ECM.

(e) Conecte el conector B31 del sensor de revoluciones de la transmisión (NOUT).

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NOUT) - ECM)

OK

4.

SUSTITUYA EL ECM

(a) Sustituya el ECM.

  • Para 2ZR-FAE: Haga clic aquí
  • Para 2ZR-FE: Haga clic aquí
SIGUIENTE

LLEVE A CABO EL REINICIO

5.

SUSTITUYA EL ECM

(a) Sustituya el ECM.

  • Para 2ZR-FAE: Haga clic aquí
  • Para 2ZR-FE: Haga clic aquí
SIGUIENTE

LLEVE A CABO EL REINICIO
