Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN (con sistema de aire acondicionado automático)

AVISO:

Seleccione el modo FACE antes de desconectar el cable del terminal negativo (-) de la batería.

2. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN (con sistema de enfriamiento)

Haga clic aquí

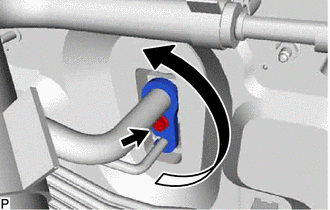

3. DESCONECTE EL SUBCONJUNTO DEL TUBO DE ASPIRACIÓN B (con sistema de refrigeración)

(a) Extraiga el perno y gire el conector de gancho.

(b) Desconecte el subconjunto del tubo de aspiración "B".

(c) Quite la junta tórica del subconjunto del tubo de aspiración "B".

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

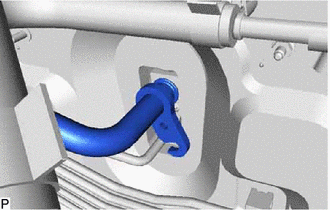

4. DESCONECTE EL CONJUNTO ACCESORIO Y DEL TUBO DEL AIRE ACONDICIONADO (con sistema de refrigeración)

(a) Desconecte el conjunto del tubo del aire acondicionado y el accesorio.

(b) Extraiga la junta tórica del conjunto del accesorio y el tubo del aire acondicionado.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y partículas extrañas.

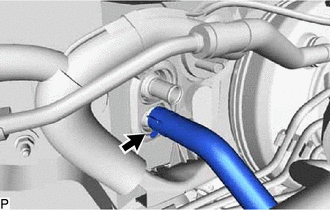

5. DESCONECTE LA MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

(a) Utilice unos alicates para sujetar las mordazas del clip y deslice el clip para desconectar la manguera de salida de agua de la calefacción.

AVISO:

  • No aplique fuerza excesiva en la manguera de salida de agua de la calefacción.
  • Prepare un depósito de drenaje o un trapo para las posibles fugas del refrigerante.

6. DESCONECTE LA MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

(a) Utilice unos alicates para sujetar las garras del clip y deslice el clip para desconectar la manguera de entrada de agua del calentador.

AVISO:

  • No aplique fuerza excesiva en la manguera de entrada de agua del calentador.
  • Prepare un depósito de drenaje o un trapo para las posibles fugas del refrigerante.

7. EXTRAIGA EL SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

8. EXTRAIGA EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR CON LA ECU PRINCIPAL DE LA CARROCERÍA

Haga clic aquí

11. EXTRAIGA EL AVISADOR ACÚSTICO DEL CONTROL DE DERRAPE (con control de seguridad de la posición P)

Haga clic aquí

12. EXTRAIGA EL CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN (con control de seguridad de la posición P)

Haga clic aquí

13. EXTRAIGA LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) (con ECU de pasarela de red)

Haga clic aquí

14. EXTRAIGA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente)

Haga clic aquí

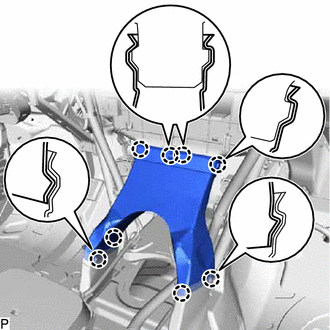

15. EXTRAIGA EL CONDUCTO DE AIRE TRASERO N° 1 (para climas fríos)

(a) Desenganche las 8 mordazas y extraiga el conducto de aire trasero n° 1.

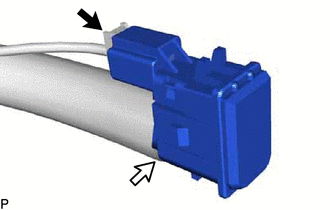

16. EXTRAIGA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) (para sistema de aire acondicionado automático)

(a) Desconecte el conector y el aspirador para retirar el termistor del enfriador (sensor de temperatura interior).

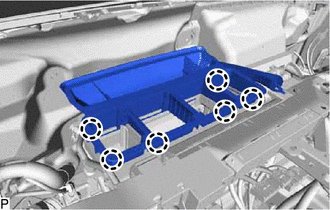

17. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

(a) Desenganche las 6 garras y extraiga el conjunto de la boquilla del desempañador.

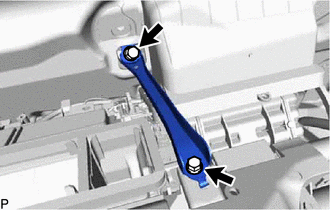

18. EXTRAIGA EL REFUERZO CENTRAL DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS

(a) Quite los 2 pernos y extraiga el refuerzo central del panel de instrumentos al cubretableros.

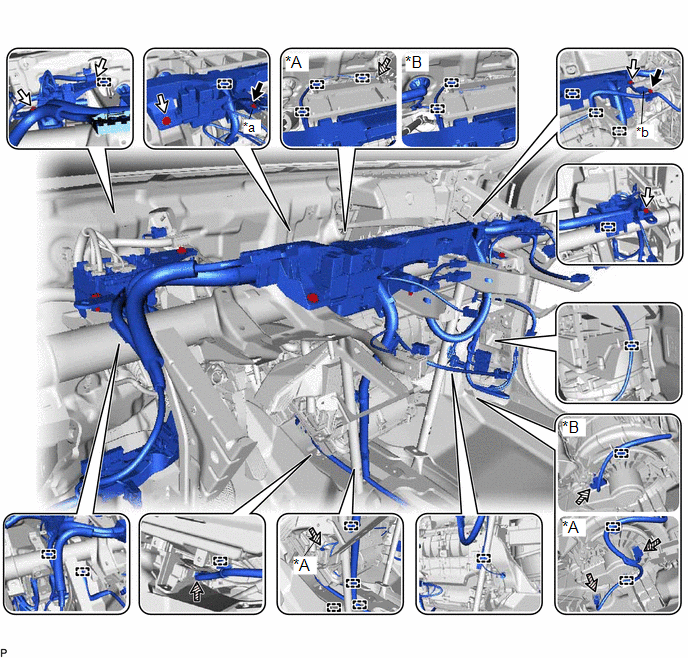

19. DESCONECTE EL CABLE DEL PANEL DE INSTRUMENTOS

(a) Para climas fríos:

(1) Desconecte los 2 conectores.

(b) Extraiga los 2 pernos <A> y desconecte la parte de masa de la cubierta de protección del mazo de cables y el cable de masa.

*A

Para sistema de aire acondicionado manual

*B

Para sistema de aire acondicionado automático

*a

Parte de masa de la cubierta del protector del mazo de cables

*b

Cable de masa

Perno<A>

Perno <B>

Conector

-

-

(c) Extraiga los 5 pernos <B>.

(d) Desconecte los conectores.

(e) Desenganche las abrazaderas y desconecte el cable del panel de instrumentos.

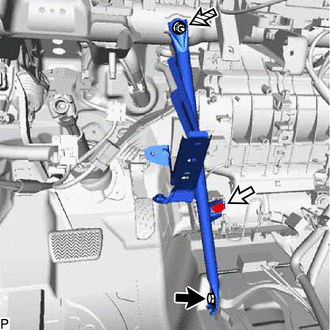

20. EXTRAIGA EL SUBCONJUNTO N° 1 DEL REFUERZO DEL PANEL DE INSTRUMENTOS

(a) Extraiga el clip usando un extractor de clips.

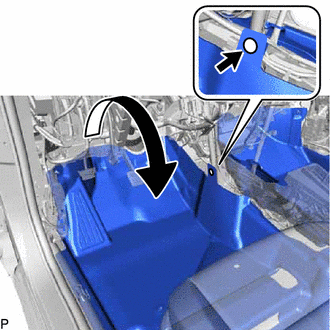

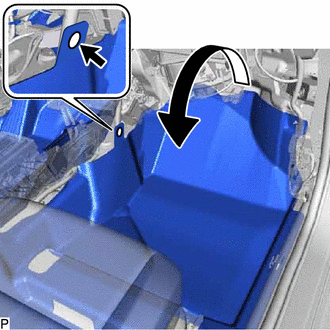

(b) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

(c) Extraiga el perno, el tornillo y el subconjunto n° 1 del refuerzo del panel de instrumentos.

Perno

Tornillo

Tuerca

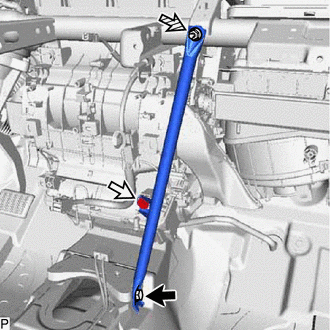

21. EXTRAIGA EL SUBCONJUNTO N° 2 DEL REFUERZO DEL PANEL DE INSTRUMENTOS

(a) Extraiga el clip usando un extractor de clips.

(b) Gire el conjunto de la moqueta del piso delantero tal y como se muestra en la ilustración.

(c) Extraiga el perno, el tornillo y el subconjunto n° 2 del refuerzo del panel de instrumentos.

Perno

Tornillo

Tuerca

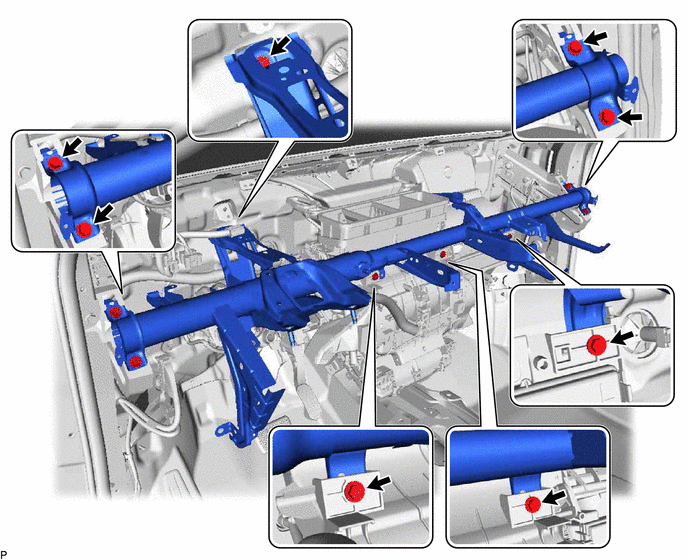

22. EXTRAIGA EL CONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS

(a) Retire los 8 pernos y el conjunto del refuerzo del panel de instrumentos.

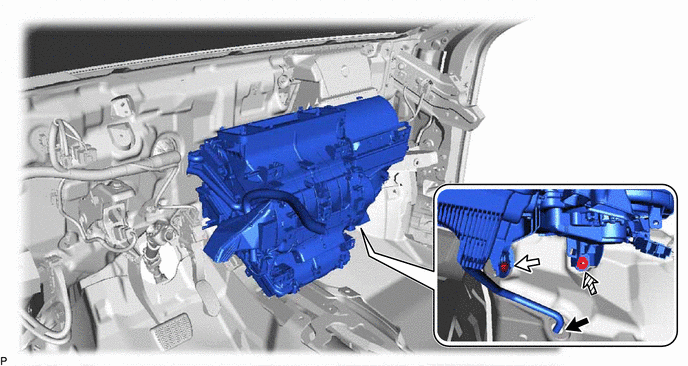

23. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

(a) Desconecte la manguera de drenaje del enfriador.

Perno

Tuerca

(b) Extraiga el perno y la tuerca.

(c) Extraiga el perno y desconecte la caja de códigos ID (ECU del código del inmovilizador).

(d) Extraiga el conjunto de la unidad del acondicionador de aire.

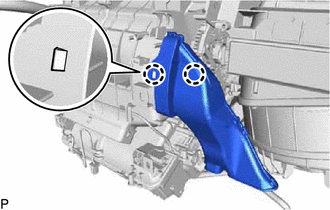

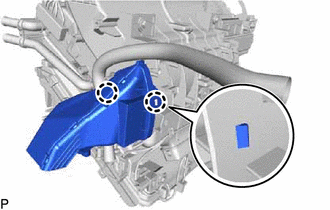

24. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE AIRE N° 2

(a) Suelte las 2 garras y extraiga el subconjunto del conducto de aire n° 2.

AVISO:

Si alguna de las garras del subconjunto del conducto de aire n° 2 se ha roto o deformado durante la extracción, asegúrese de sustituir el subconjunto del conducto de aire n° 2 por uno nuevo. De lo contrario, podría caerse el subconjunto del conducto de aire n° 2 o producirse ruidos.

25. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

(a) Suelte las 2 garras y extraiga el subconjunto del conducto de aire n° 1.

AVISO:

Si alguna de las garras del subconjunto del conducto de aire n° 1 se ha roto o deformado durante la extracción, asegúrese de sustituir el subconjunto del conducto de aire n° 1 por uno nuevo. De lo contrario, podría caerse el subconjunto del conducto de aire n° 1 o producirse ruidos.

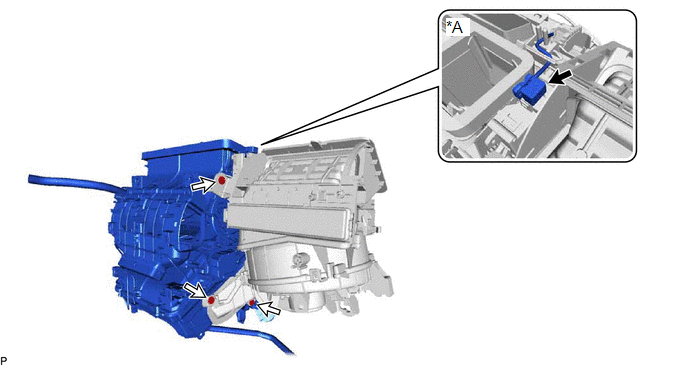

26. EXTRAIGA EL CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

(a) Para climas fríos:

(1) Quite el tornillo.

(2) Desenganche la abrazadera y desconecte el mazo de cables.

(b) Para sistema de aire acondicionado automático:

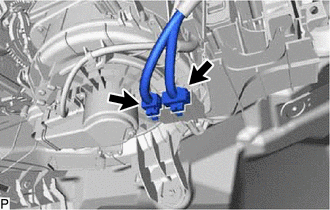

(1) Desconecte el conector.

*A

Para sistema de aire acondicionado automático

-

-

(c) Extraiga los 3 tornillos y el conjunto del radiador del aire acondicionado.

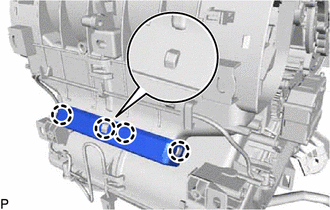

27. EXTRAIGA LA CUBIERTA DEL CALENTADOR (excepto en climas fríos)

(a) Desenganche las 4 garras y extraiga la cubierta de la calefacción.

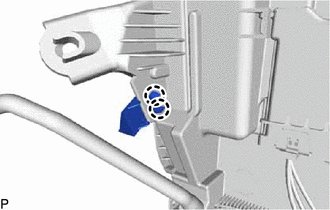

28. EXTRAIGA EL ASPIRADOR (para sistema de aire acondicionado automático)

(a) Desenganche las 2 garras y extraiga el aspirador.

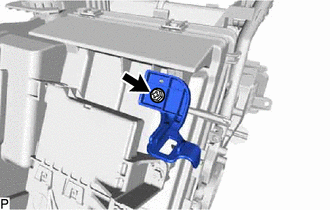

29. EXTRAIGA EL SOPORTE IZQUIERDO DE MONTAJE DE LA CONSOLA

(a) Quite el tornillo y extraiga el soporte izquierdo del montaje de la consola.

30. EXTRAIGA EL SOPORTE DERECHO DE MONTAJE DE LA CONSOLA

(a) Desenganche las 2 garras y extraiga el soporte de montaje derecho de la consola.

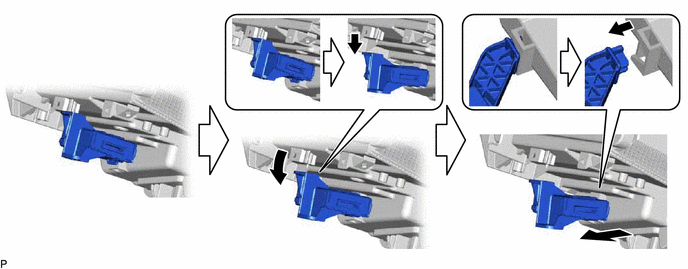

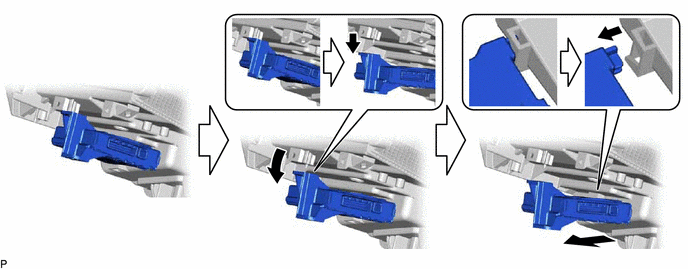

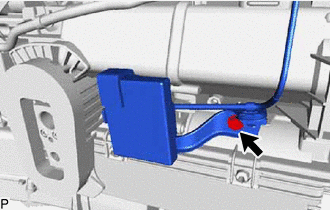

31. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado manual)

(a) Quite el tornillo.

(b) Extraiga el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

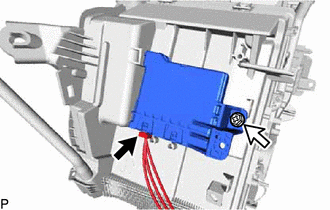

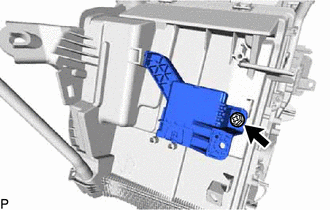

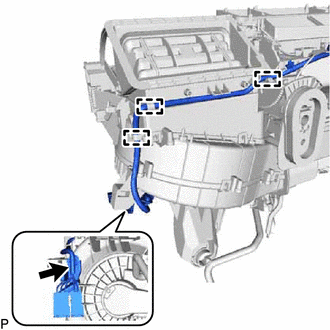

32. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

(a) Desconecte el conector.

(b) Quite el tornillo.

(c) Extraiga el conjunto del amplificador del aire acondicionado como se indica en la ilustración.

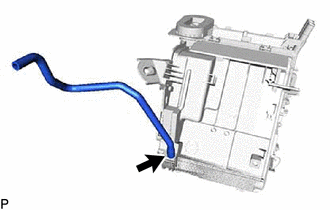

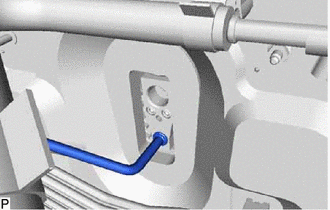

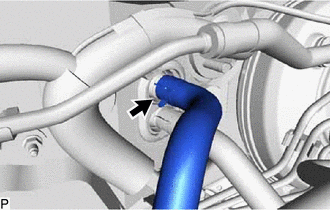

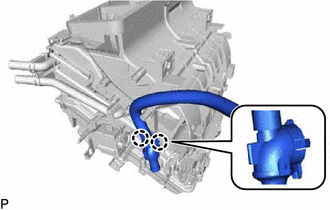

33. EXTRAIGA LA MANGUERA DE DRENAJE DEL ENFRIADOR

(a) Extraiga la manguera de drenaje del enfriador.

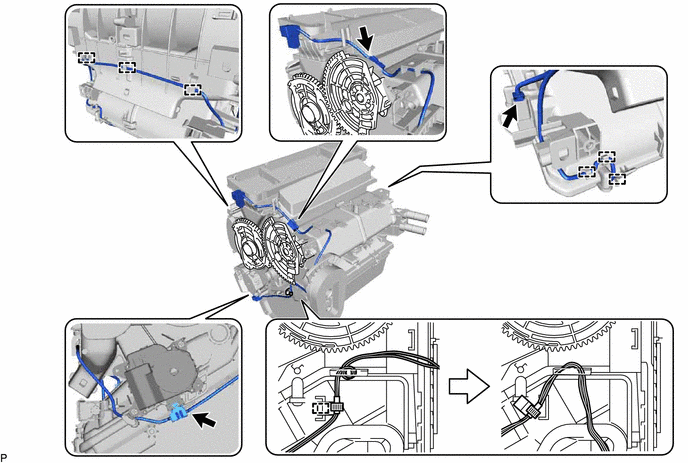

34. EXTRAIGA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO (para sistema de aire acondicionado automático)

(a) Desenganche todas las abrazaderas.

(b) Desconecte los conectores.

(c) Extraiga el conjunto del mazo de cables del aire acondicionado como se indica en la ilustración.

    Componentes

    Desmontaje
