INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO IZQUIERDO
| (a) Conecte el cable del terminal positivo (+) de la batería al terminal del conector 2 (B).
AVISO: No
conecte un cable positivo (+) de la batería a ningún terminal que no
sea el terminal 2, a fin de evitar daños en el sensor de impulsos
situado dentro del motor. |
 |
|

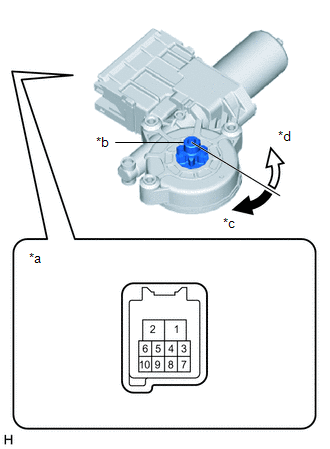

*a | Componente no conectado al mazo de cables
(Conjunto izquierdo del motor del regulador del elevalunas eléctrico) | |
*b | Engranaje del motor | |
*c | En el sentido de las agujas del reloj | |
*d | En el sentido contrario a las agujas del reloj | | |
(b) Conecte el cable del terminal negativo (-) de la batería a los terminales 1 y 7 o 10 del conector.
(c) Asegúrese de que el engranaje del motor gira sin problemas de la forma indicada a continuación:
OK: |
Condición de medida | Valor especificado |
- Conecte un cable del terminal positivo (+) de la batería al terminal 2, y
un cable del terminal negativo (-) de la batería al terminal 1, y
manténgalos conectados durante al menos 3 segundos.
- Con los terminales 2 y 1 conectados, conecte un cable del terminal negativo (-) de la batería al terminal 10.
| El engranaje del motor gira en el sentido de las agujas del reloj |
- Conecte un cable del terminal positivo (+) de la batería al terminal 2, y
un cable del terminal negativo (-) de la batería al terminal 1, y
manténgalos conectados durante al menos 3 segundos.
- Con los terminales 2 y 1 conectados, conecte un cable del terminal negativo (-) de la batería al terminal 7.
| El engranaje del motor gira en el sentido contrario a las agujas del reloj |
- Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico izquierdo.
AVISO: Inicialice el sistema de elevalunas eléctrico tras colocar el conjunto del regulador y el motor del elevalunas eléctrico.
2. INSPECCIONE EL CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO DERECHO
| (a) Aplique tensión de la batería al conector del motor como se indica en la siguiente tabla.
AVISO: No aplique tensión de la batería a ningún terminal excepto al 1 y 2.
Estándar: |
Condición de medida | Valor especificado | |
Terminal positivo (+) de la batería → Terminal 1 Terminal negativo (-) de la batería → Terminal 2 |
El engranaje del motor gira en el sentido de las agujas del reloj | |
Terminal positivo (+) de la batería → Terminal 2 Terminal negativo (-) de la batería → Terminal 1 |
El engranaje del motor gira en el sentido contrario a las agujas del reloj |
Si el resultado no es el especificado, sustituya el conjunto del motor del regulador del elevalunas eléctrico derecho. |
 |
|

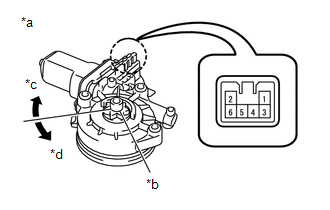

*a | Componente no conectado al mazo de cables
(Conjunto del motor del regulador del elevalunas eléctrico derecho) | |
*b | Engranaje del motor | |
*c | En el sentido de las agujas del reloj | |
*d | En el sentido contrario a las agujas del reloj | | | |
