Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (para climas fríos)

Haga clic aquí

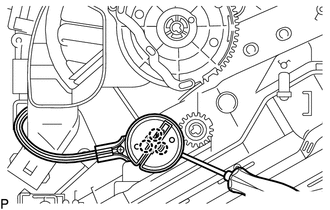

2. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CALEFACCIÓN N° 2 (para sistema de aire acondicionado manual)

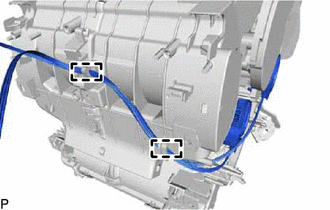

(a) Desenganche las 2 abrazaderas.

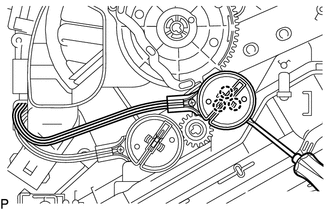

(b) Desenganche con un destornillador las 3 garras y el subconjunto del cable de control de la calefacción n° 2.

3. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE CONTROL DEL AMORTIGUADOR DE MEZCLA DE AIRE (para sistema de aire acondicionado manual)

(a) Desenganche con un destornillador las 3 garras y el subconjunto del cable de control del regulador de la mezcla de aire.

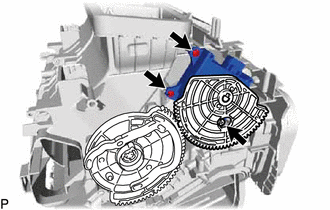

4. EXTRAIGA EL SUBCONJUNTO DEL SERVOAMORTIGUADOR (para sistema de aire acondicionado automático)

(a) Quite los 3 tornillos y extraiga el subconjunto del servorregulador de modo.

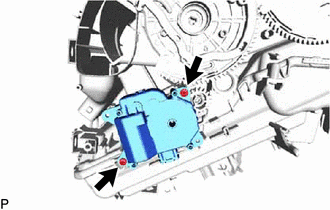

5. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DE MEZCLA DE AIRE (para sistema de aire acondicionado automático)

(a) Quite los 2 tornillos y extraiga el subconjunto del servorregulador de mezcla de aire.

6. EXTRAIGA EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

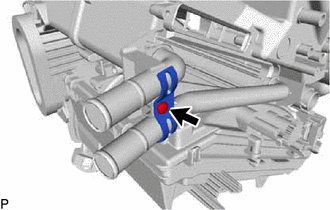

(a) Quite el tornillo y la abrazadera.

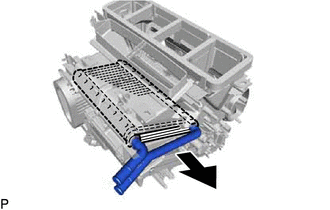

(b) Extraiga el subconjunto de la unidad del radiador de la calefacción del conjunto del radiador del aire acondicionado como se muestra en la ilustración.

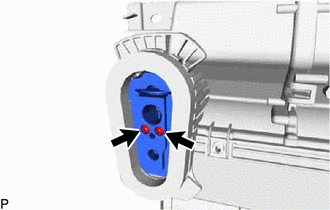

7. EXTRAIGA LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR (con sistema de aire acondicionado)

(a) Utilice una llave hexagonal de cubo de 4 mm para retirar los 2 pernos hexagonales y la válvula de expansión del enfriador.

8. EXTRAIGA EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1 (con sistema de aire acondicionado)

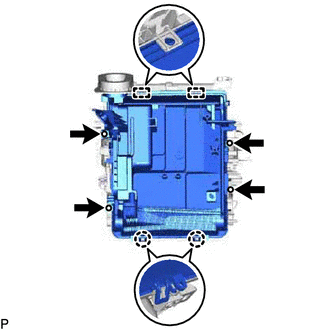

(a) Quite los 4 tornillos.

(b) Desenganche las 2 garras y las 2 guías y extraiga la caja de la calefacción inferior.

(c) Desenganche la abrazadera.

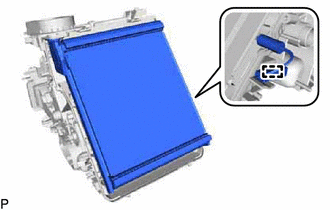

(d) Extraiga de la caja de la calefacción superior el subconjunto del evaporador del enfriador n° 1 junto con el termistor del enfriador n° 1.

(e) Extraiga las 2 juntas tóricas del subconjunto n° 1 del evaporador del enfriador.

9. EXTRAIGA EL TERMISTOR DEL ENFRIADOR N° 1 (con sistema de refrigeración)

Haga clic aquí
