Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. MONTE EL TERMISTOR DEL ENFRIADOR N° 1 (con sistema de refrigeración)

Haga clic aquí

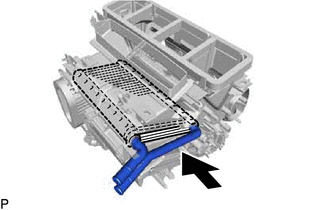

2. MONTE EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1 (con sistema de aire acondicionado)

(a) Aplique abundante aceite de compresor en las 2 juntas tóricas nuevas y en la superficie de fijación del subconjunto n° 1 del evaporador del enfriador.

Aceite del compresor:

ND-OIL 8 o equivalente

(b) Instale las 2 juntas tóricas en el subconjunto n° 1 del evaporador del enfriador.

AVISO:

Mantenga las juntas tóricas y las superficies de instalación limpias de partículas extrañas.

(c) Instale el subconjunto del evaporador del enfriador n° 1 junto con el termistor del enfriador n° 1 en la caja de la calefacción superior.

(d) Enganche la abrazadera.

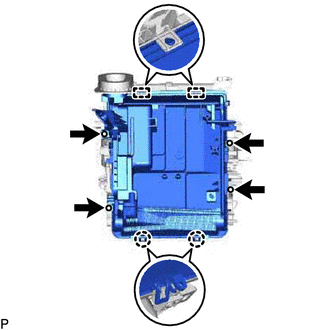

(e) Enganche las 2 guías y las 2 garras e instale la caja inferior de la calefacción.

(f) Instale los 4 tornillos.

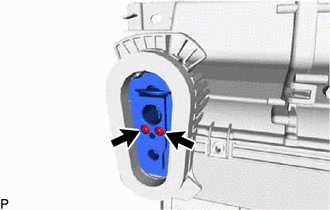

3. MONTE LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR (con sistema de aire acondicionado)

(a) Utilice una llave hexagonal de 4 mm para instalar la válvula de expansión del enfriador con los 2 pernos hexagonales. Torque: 3.5 N·m {36 kgf·cm, 31 in·lbf}

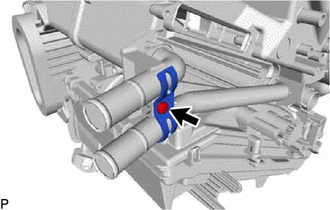

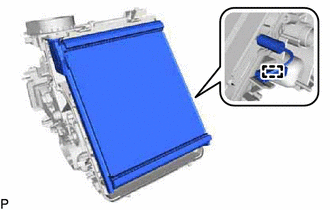

4. INSTALE EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

(a) Instale el subconjunto de la unidad del radiador de la calefacción en el conjunto del radiador del aire acondicionado como se muestra en la ilustración.

(b) Instale la abrazadera con el tornillo.

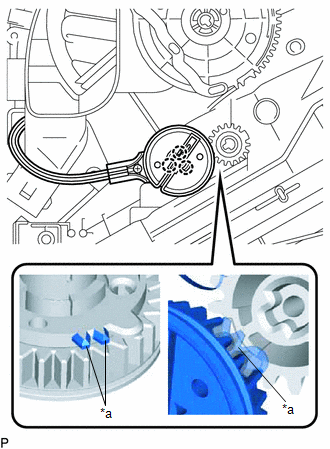

5. INSTALE EL SUBCONJUNTO DEL CABLE DE CONTROL DEL REGULADOR DE LA MEZCLA DE AIRE (para sistema de aire acondicionado manual)

(a) Tomando los puntos de referencia, enganche las 3 garras para instalar el subconjunto del cable de control del regulador de la mezcla de aire.

*a Punto de referencia

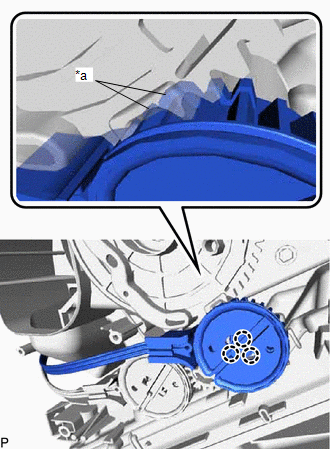

6. INSTALE EL SUBCONJUNTO DEL CABLE DE CONTROL DE LA CALEFACCIÓN N° 2 (para sistema de aire acondicionado manual)

(a) Tomando los puntos de referencia, fije las 3 garras para instalar el subconjunto del cable de control de la calefacción n° 2.

*a Punto de referencia

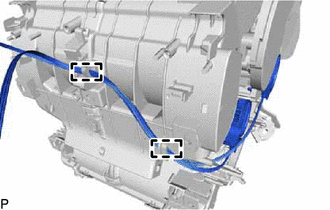

(b) Enganche las 2 abrazaderas.

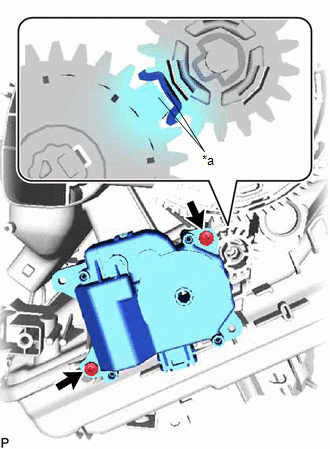

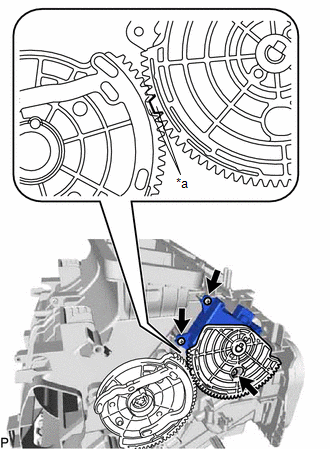

7. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DE MEZCLA DE AIRE (para sistema de aire acondicionado automático)

(a) Tomando los puntos de referencia, instale el subconjunto del servorregulador de mezcla de aire con los 2 tornillos.

*a Punto de referencia

8. INSTALE EL SUBCONJUNTO DEL SERVOAMORTIGUADOR (para sistema de aire acondicionado automático)

(a) Tomando los puntos de referencia, instale el subconjunto del servorregulador de modo con los 3 tornillos.

*a Punto de referencia

9. INSTALE EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (para climas fríos)

Haga clic aquí
