Toyota Corolla Manual de Taller: Componentes

COMPONENTES

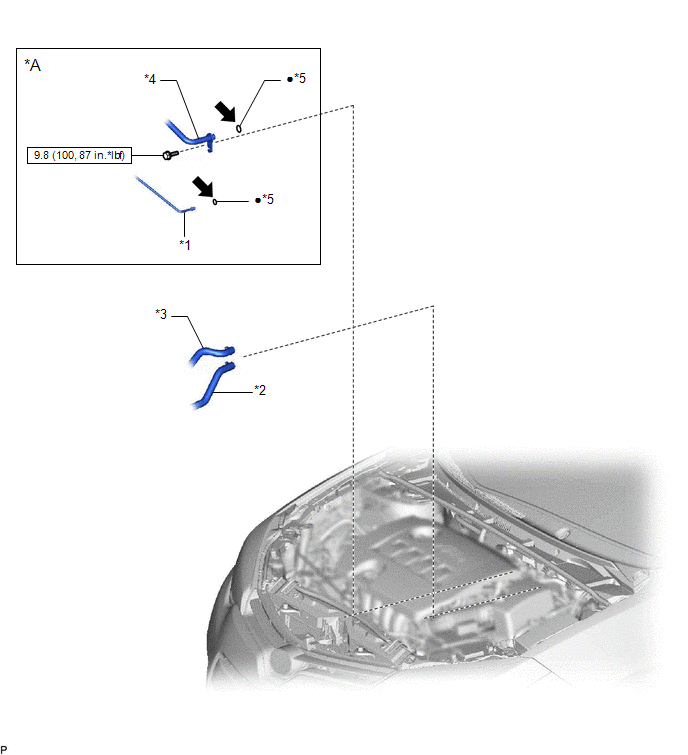

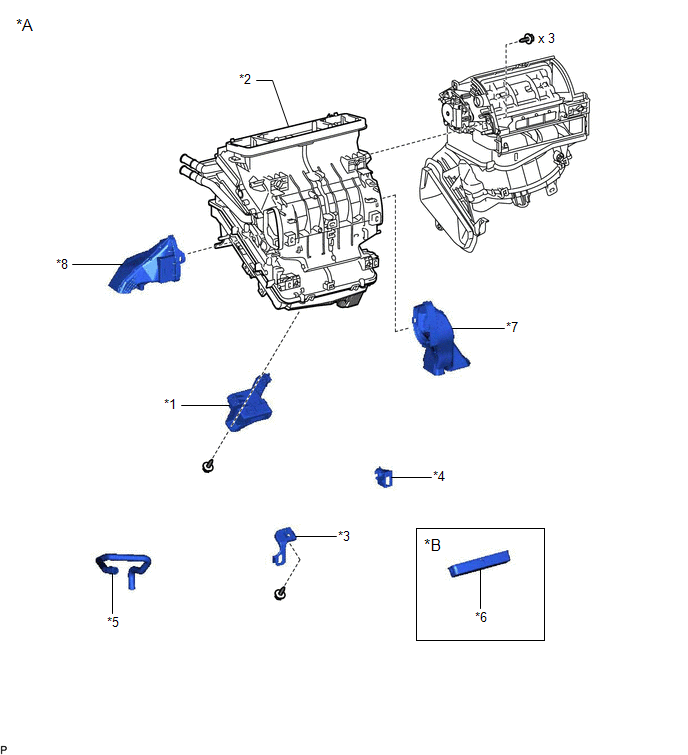

ILUSTRACIÓN

*A

Con sistema de refrigeración

-

-

*1

CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

*2

MANGUERA DE ENTRADA DE AGUA DE LA CALEFACCIÓN

*3

MANGUERA DE SALIDA DE AGUA DE LA CALEFACCIÓN

*4

SUBCONJUNTO DEL TUBO DE ASPIRACIÓN "B"

*5

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor ND-OIL 8 o producto equivalente

-

-

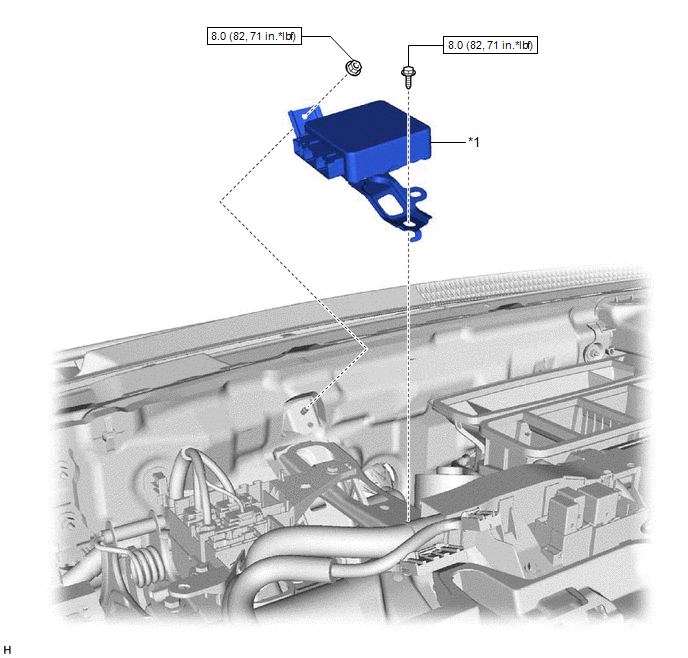

ILUSTRACIÓN

*1

CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

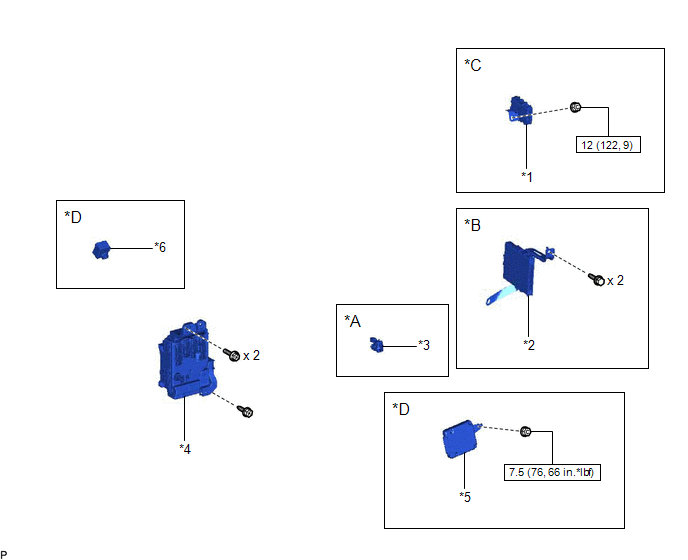

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

*B

Con sistema de llave inteligente

*C

Con ECU de pasarela de red

*D

con control de seguridad de la posición P

*1

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

*2

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*3

TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

*4

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR CON LA ECU PRINCIPAL DE LA CARROCERÍA

*5

CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN

*6

AVISADOR ACÚSTICO DE CONTROL DE DERRAPE

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

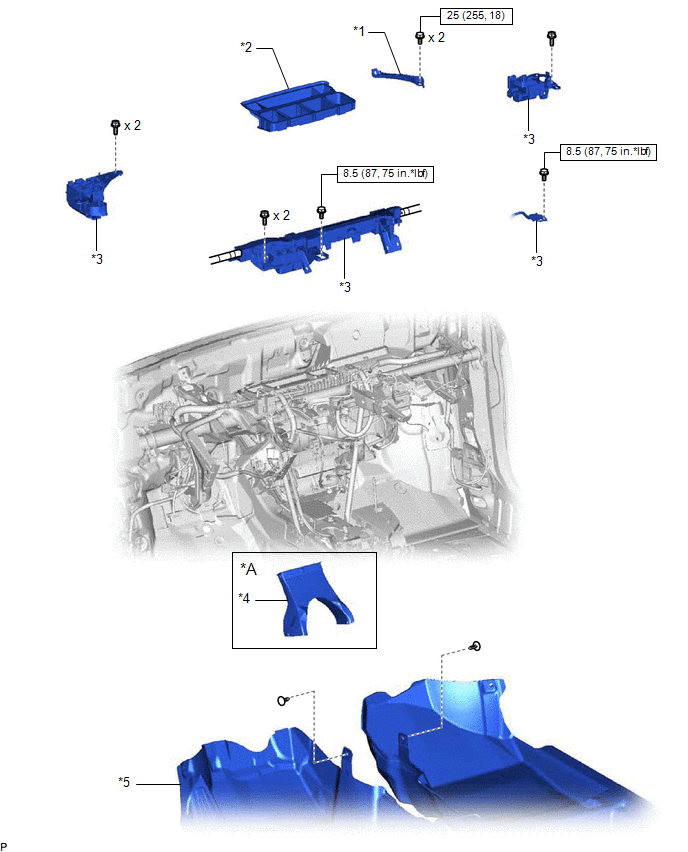

ILUSTRACIÓN

*A

Para climas fríos

-

-

*1

REFUERZO CENTRAL DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS

*2

CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

*3

CABLE DEL PANEL DE INSTRUMENTOS

*4

CONDUCTO DE AIRE TRASERO N° 1

*5

CONJUNTO DE LA MOQUETA DEL PISO DELANTERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

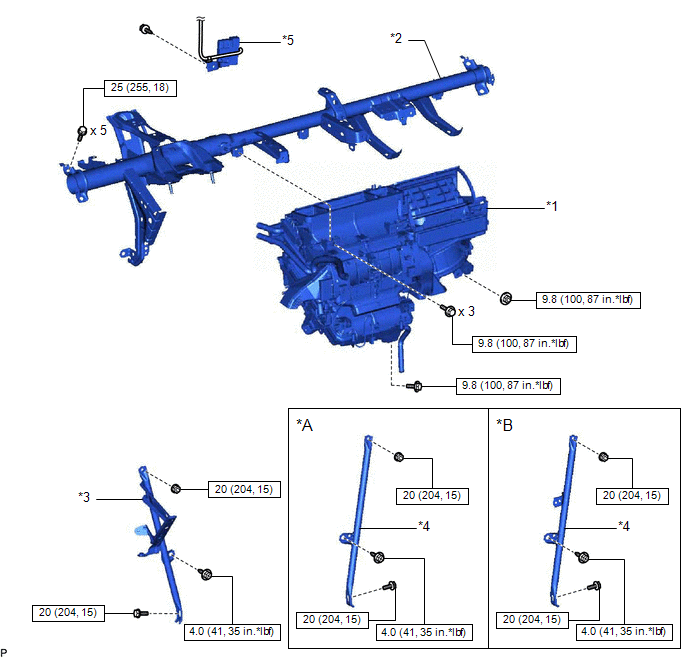

ILUSTRACIÓN

*A

Sin Toyota Safety Sense P

*B

con control de seguridad de la posición P

*1

CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

*2

CONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS

*3

SUBCONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS N° 1

*4

SUBCONJUNTO DEL REFUERZO DEL PANEL DE INSTRUMENTOS N° 2

*5

CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

*B

Excepto en climas fríos

*1

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*2

CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

*3

SOPORTE IZQUIERDO DE MONTAJE DE LA CONSOLA

*4

SOPORTE DERECHO DE MONTAJE DE LA CONSOLA

*5

MANGUERA DE DRENAJE DEL ENFRIADOR

*6

CUBIERTA DE LA CALEFACCIÓN

*7

SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

*8

SUBCONJUNTO DEL CONDUCTO DE AIRE N° 2

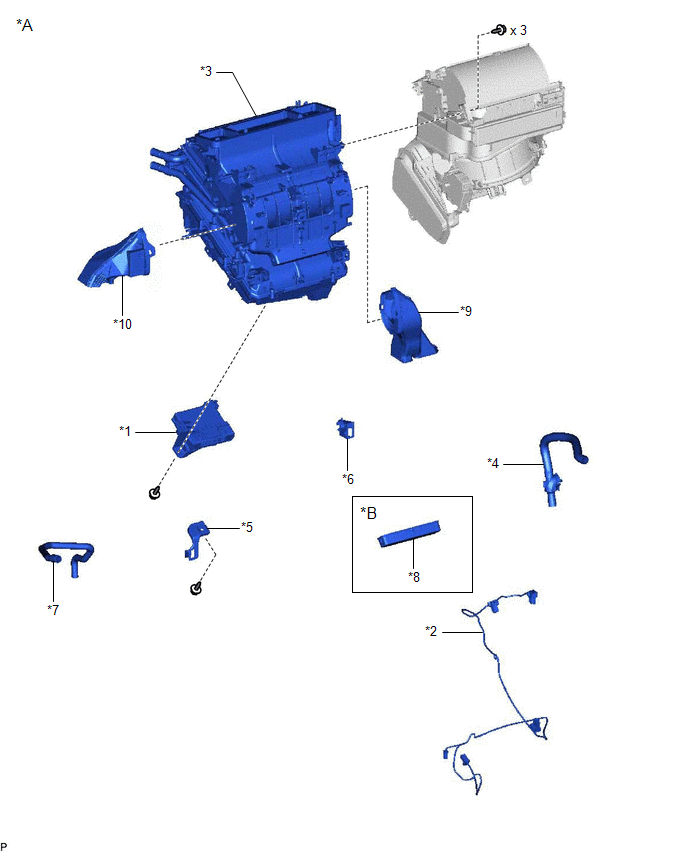

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

*B

Excepto en climas fríos

*1

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*2

CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

*3

CONJUNTO DEL RADIADOR DEL AIRE ACONDICIONADO

*4

ASPIRADOR

*5

SOPORTE IZQUIERDO DE MONTAJE DE LA CONSOLA

*6

SOPORTE DERECHO DE MONTAJE DE LA CONSOLA

*7

MANGUERA DE DRENAJE DEL ENFRIADOR

*8

CUBIERTA DE LA CALEFACCIÓN

*9

SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

*10

SUBCONJUNTO DEL CONDUCTO DE AIRE N° 2

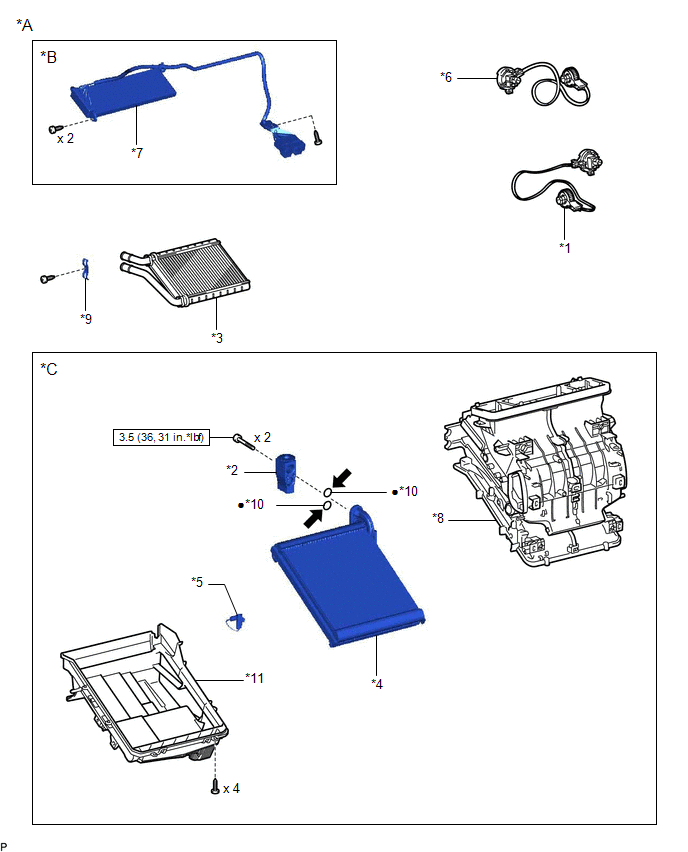

ILUSTRACIÓN

*A

Para sistema de aire acondicionado manual

*B

Para climas fríos

*C

Con sistema de refrigeración

-

-

*1

SUBCONJUNTO DEL CABLE DE CONTROL DEL REGULADOR DE LA MEZCLA DE AIRE

*2

VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

*3

SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

*4

SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1

*5

TERMISTOR DEL ENFRIADOR N° 1

*6

SUBCONJUNTO DEL CABLE DE CONTROL DE LA CALEFACCIÓN N° 2

*7

CONJUNTO DE CALEFACCIÓN RÁPIDA

*8

CAJA SUPERIOR DE LA CALEFACCIÓN

*9

ABRAZADERA

*10

JUNTA TÓRICA

*11

CAJA INFERIOR DE LA CALEFACCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor ND-OIL 8 o producto equivalente

-

-

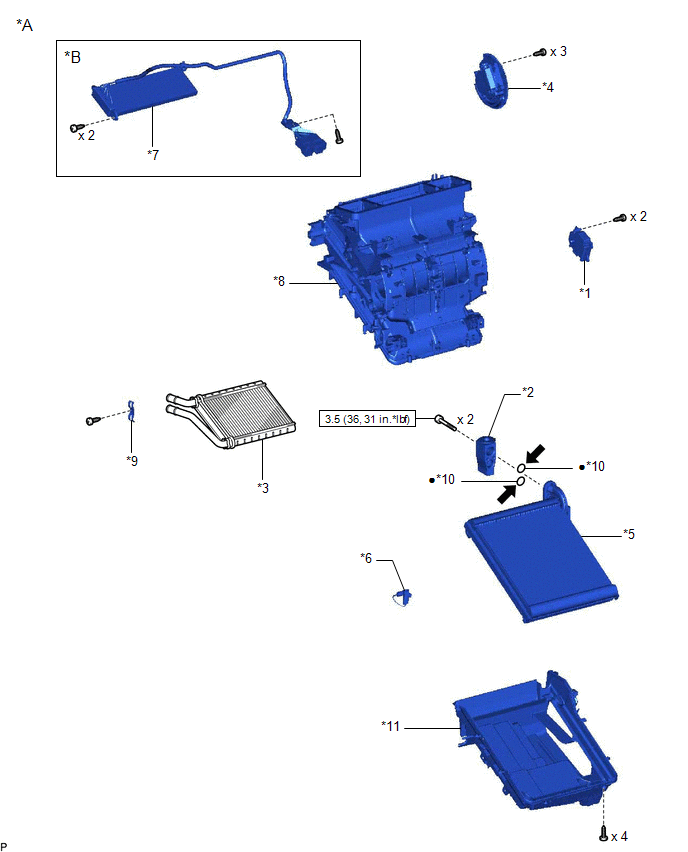

ILUSTRACIÓN

*A

Para sistema de aire acondicionado automático

*B

Para climas fríos

*1

SUBCONJUNTO DEL SERVOMOTOR DEL REGULADOR DE MEZCLA DE AIRE

*2

VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

*3

SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

*4

SUBCONJUNTO DEL SERVORREGULADOR DE MODO

*5

SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1

*6

TERMISTOR DEL ENFRIADOR N° 1

*7

CONJUNTO DE CALEFACCIÓN RÁPIDA

*8

CAJA SUPERIOR DE LA CALEFACCIÓN

*9

ABRAZADERA

*10

JUNTA TÓRICA

*11

CAJA INFERIOR DE LA CALEFACCIÓN

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor ND-OIL 8 o producto equivalente

-

-
