Toyota Corolla Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 3

(a) Enganche las 2 garras para instalar la cubierta superior del carril del asiento n° 3.

2. INSTALE LA CUBIERTA SUPERIOR DEL CARRIL DEL ASIENTO N° 4

OBSERVACIÓN:

Siga el mismo procedimiento para la cubierta superior del carril del asiento n° 3.

3. INSTALE LA CUBIERTA DEL CARRIL DEL ASIENTO N° 1

(a) Enganche las 3 garras para instalar la cubierta del carril del asiento n° 1.

4. INSTALE LA CUBIERTA DEL CARRIL DEL ASIENTO N° 2

OBSERVACIÓN:

Siga el mismo procedimiento para la cubierta del carril del asiento n° 1.

5. COLOQUE LA TAPA DE LA CUBIERTA DEL DISPOSITIVO DE AJUSTE DEL ASIENTO

(a) Instale las 2 tapas de la cubierta del dispositivo de ajuste del asiento en el subconjunto del dispositivo de ajuste del asiento delantero.

6. INSTALE EL SUBCONJUNTO DEL PANEL DEL COJÍN DEL ASIENTO DELANTERO

(a) Instale subconjunto del panel del cojín del asiento delantero al subconjunto del dispositivo de ajuste del asiento delantero con los 4 pernos.

Torque:

18 N·m {184 kgf·cm, 13 ft·lbf}

7. COLOQUE EL MUELLE DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche los 3 ganchos para instalar el muelle del cojín del asiento delantero en el subconjunto del dispositivo de ajuste del asiento delantero.

8. INSTALE EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO

(a) Instale los 2 ganchos del respaldo del asiento delantero en el subconjunto del muelle del respaldo del asiento delantero.

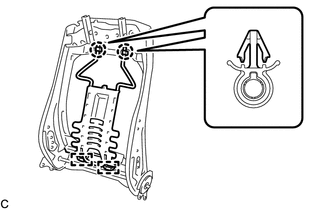

9. INSTALE EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

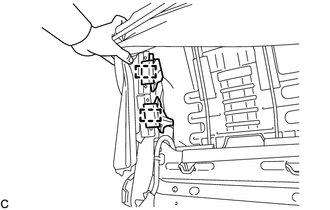

(a) Enganche las 2 guías para instalar el subconjunto del muelle del respaldo del asiento delantero en el subconjunto del bastidor del respaldo del asiento delantero.

(b) Enganche las 2 garras.

10. COLOQUE EL CONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque el conjunto del muelle del respaldo del asiento delantero individual en el conjunto del muelle del cojín del asiento delantero individual con los 4 pernos.

Torque:

45 N·m {459 kgf·cm, 33 ft·lbf}

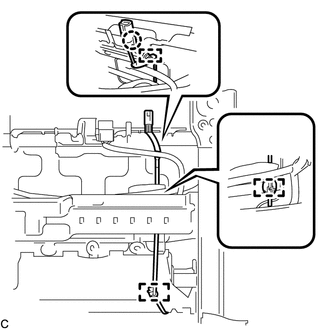

11. INSTALE EL CABLE DEL ASIENTO DELANTERO

(a) Conecte todos los conectores, enganche todas las abrazaderas e instale el cable del asiento delantero.

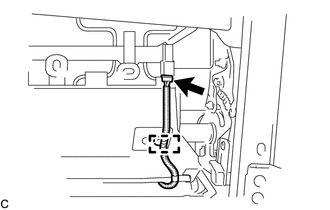

12. COLOQUE EL CABLE DEL ASIENTO DELANTERO N° 2

(a) Conecte todos los conectores, enganche todas las abrazaderas e instale el cable del asiento delantero n° 2.

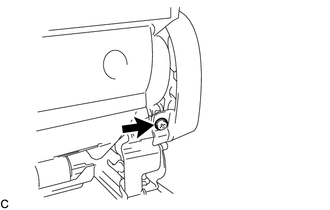

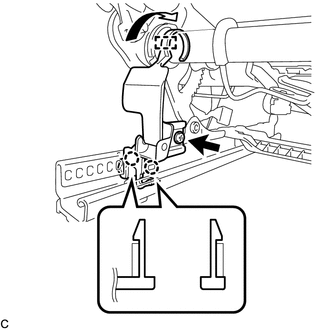

13. INSTALE EL PROTECTOR INFERIOR IZQUIERDO DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche las 2 garras e instale el protector inferior izquierdo del cojín del asiento delantero.

(b) Enganche el gancho, tal como se indica en la ilustración.

(c) Coloque el tornillo.

14. INSTALE EL PROTECTOR INFERIOR DERECHO DEL COJÍN DEL ASIENTO DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. INSTALE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

16. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

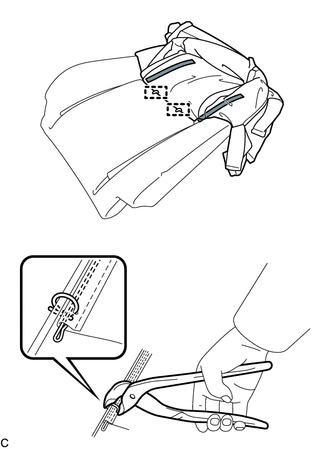

17. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

Fijador

(a) Instale la funda del respaldo del asiento delantero individual en la almohadilla del respaldo con los 2 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la funda del respaldo del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la funda del respaldo del asiento delantero de tipo individual.

(b) Acople los 2 fijadores.

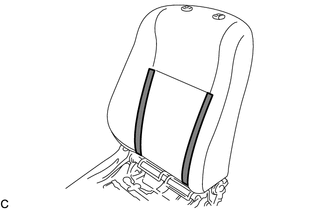

18. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque provisionalmente la funda del respaldo del asiento delantero individual con almohadilla.

(b) Enganche todas las garras para instalar los 2 soportes de los reposacabezas del asiento delantero.

(c) Coloque los 2 ganchos.

ADVERTENCIA:

  • Para vehículos con un conjunto del airbag del asiento delantero, la funda del respaldo del asiento delantero individual debe quedar bien colocada. De lo contrario, el conjunto del airbag del asiento delantero podría no desplegarse correctamente.
  • Asegúrese de que la correa no quede torcida después de enganchar los ganchos.
  • Enganche los ganchos firmemente.

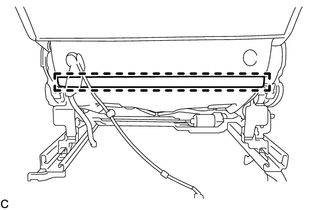

(d) Vuelva a girar la funda del respaldo del asiento delantero individual a su posición original.

(e) Acople los 2 fijadores.

Fijador

(f) Enganche el soporte.

19. INSTALE EL CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO (con sistema de calefacción de los asientos)

Haga clic aquí

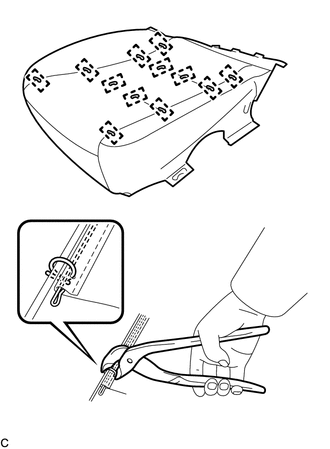

20. INSTALE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Coloque la cubierta del cojín del asiento delantero de tipo independiente en la almohadilla del cojín con los 12 anillos abiertos nuevos mediante los alicates para anillos abiertos.

AVISO:

  • Tenga cuidado de no dañar la cubierta del cojín del asiento delantero individual.
  • Asegúrese de instalar firmemente los anillos abiertos tal como se indica en la ilustración y evitar la aparición de arrugas en la espuma de la cubierta del cojín del asiento delantero de tipo individual.

21. COLOQUE LA CUBIERTA DEL COJÍN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Coloque de manera provisional la cubierta del cojín del asiento delantero individual con almohadilla.

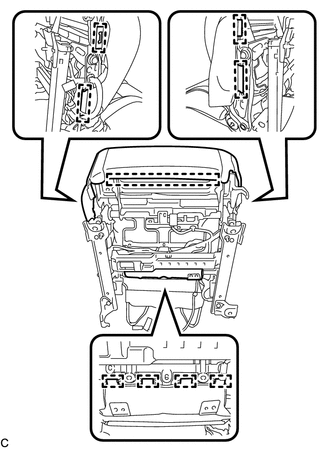

(b) Coloque los 9 ganchos.

(c) Enganche la garra para instalar el mazo de cables del conjunto del airbag del asiento delantero.

(d) Enganche las 3 abrazaderas.

(e) Con sistema de calefacción de los asientos:

(1) Enganche la abrazadera.

(2) Conecte el conector.

22. INSTALE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

23. INSTALE EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO

(a) Enganche la guía para colocar la protector interior del cojín del asiento delantero.

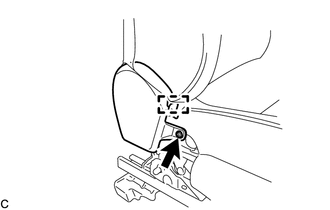

(b) Coloque el tornillo.

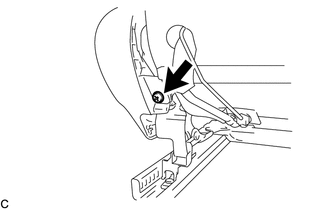

(c) Coloque el tornillo.

24. INSTALE EL INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

Haga clic aquí

25. INSTALE EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO

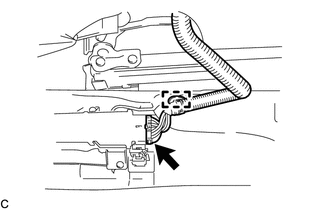

(a) Conecte el conector en el interruptor del asiento eléctrico delantero.

(b) Enganche la abrazadera.

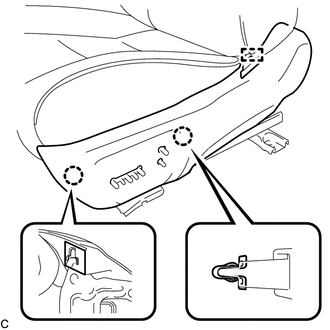

(c) Enganche las 2 garras y la guía e instale el protector del cojín del asiento delantero.

(d) Coloque el tornillo.

26. INSTALE LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELÉCTRICO

(a) Enganche las 4 garras y coloque la perilla del interruptor del dispositivo de ajuste de reclinado del asiento eléctrico.

27. INSTALE LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELÉCTRICO

(a) Enganche las 4 garras para instalar la perilla del interruptor de deslizamiento y de movimiento vertical del asiento eléctrico.

28. CONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL

(a) Enganche los 2 ganchos para instalar la funda del respaldo del asiento individual delantero.
