INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

  • Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

    Haga clic aquí

  • Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

(a) Instale el conjunto del asiento delantero en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Conecte el conector al conjunto del airbag del asiento delantero por debajo del conjunto del asiento delantero.

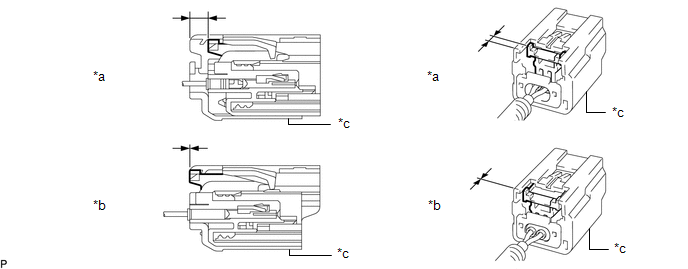

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento está en la posición correcta, como se indica en la ilustración.

*a

Correcto

*b

Incorrecto

*c

CPA amarillo

-

-

(2) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

AVISO:

  • Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
  • Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la parte superior del CPA amarillo, ya que podría impedir un ajuste adecuado.

(c) Conecte cada conector y enganche cada abrazadera bajo el conjunto del asiento delantero.

(d) Conecte el cable al terminal negativo (-) de la batería.

AVISO:

Al desconectar el cable del terminal negativo (-) de la batería, será necesario inicializar ciertos sistemas tras volver a conectar el cable

Haga clic aquí

(e) Instale provisionalmente el conjunto del asiento delantero con los 4 pernos.

(f) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más retrasada.

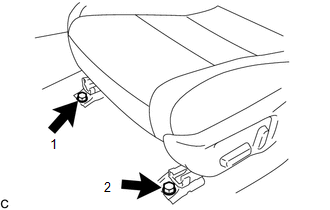

(g) Apriete los 2 pernos de la parte delantera del conjunto del asiento delantero.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

(h) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más avanzada.

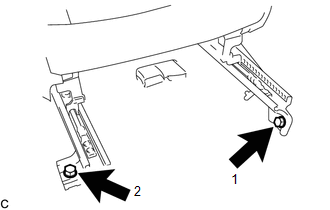

(i) Apriete los 2 pernos de la parte trasera del conjunto del asiento delantero.

Torque:

37 N·m {377 kgf·cm, 27 ft·lbf}

AVISO:

Apriete los pernos en el orden indicado en la ilustración.

2. COLOQUE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

(a) Enganche la garra y la guía para instalar la cubierta del soporte del carril interior del asiento.

3. INSTALE LA CUBIERTA DEL CARRIL DEL ASIENTO

(a) Enganche las 2 garras para colocar la cubierta del carril del asiento.

4. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

(a) Accione la perilla del interruptor de deslizamiento y movimiento vertical del asiento eléctrico y mueva el conjunto del asiento delantero hasta la posición más retrasada.

(b) Enganche las 2 garras y las 2 guías para instalar la cubierta del soporte del carril exterior del asiento delantero.

5. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

(a) Enganche las 2 garras y las 2 guías para instalar la cubierta del soporte del carril interior del asiento delantero.

6. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Instale el conjunto del reposacabezas del asiento delantero en el conjunto del asiento delantero.

7. INSPECCIONE EL CONJUNTO DEL ASIENTO DELANTERO

Haga clic aquí

8. REVISE EL SISTEMA DE CALEFACCIÓN DE LOS ASIENTOS (con Sistema de calefacción de los asientos)

Haga clic aquí

9. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
