Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL COJÍN DEL ASIENTO INDIVIDUAL DELANTERO (ASIENTO DEL CONDUCTOR)

(a) Compruebe el funcionamiento del motor de deslizamiento.

(1) Compruebe que el cojín del asiento se mueve suavemente cuando se conecta la batería a los terminales del conector del motor de deslizamiento.

OK:

Conexión de la batería

Dirección de funcionamiento

Terminal positivo (+) de la batería → Terminal 4

Terminal negativo (-) de la batería → Terminal 3

El cojín del asiento se mueve hacia adelante

Terminal positivo (+) de la batería → Terminal 3

Terminal negativo (-) de la batería → Terminal 4

El cojín del asiento se mueve hacia atrás

Si el resultado no es el especificado, sustituya el conjunto del cojín del asiento delantero individual (asiento del conductor).

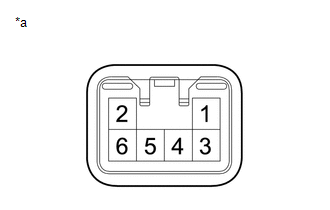

*a

Componente no conectado al mazo de cables

(motor de deslizamiento (conjunto de cojín del asiento delantero independiente (asiento del conductor))

(b) Compruebe el funcionamiento del motor del empujador.

(1) Compruebe que el cojín del asiento se mueve suavemente cuando se conecta la batería a los terminales del conector del motor del empujador.

OK:

Conexión de la batería

Dirección de funcionamiento

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El cojín del asiento se mueve hacia arriba

Terminal positivo (+) de la batería → Terminal 2

Terminal negativo (-) de la batería → Terminal 1

El cojín del asiento se mueve hacia abajo

Si el resultado no es el especificado, sustituya el conjunto del cojín del asiento delantero individual (asiento del conductor).

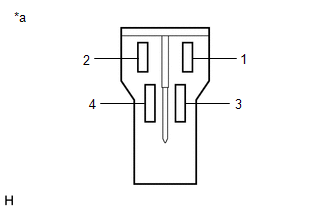

*a

Componente no conectado al mazo de cables

(motor de elevación (conjunto del cojín del asiento delantero individual (asiento del conductor))

(c) Compruebe el funcionamiento del motor de movimiento vertical delantero.

(1) Compruebe que el cojín del asiento se mueve suavemente cuando se conecta la batería a los terminales del conector del motor de movimiento vertical delantero.

OK:

Conexión de la batería

Dirección de funcionamiento

Terminal positivo (+) de la batería → Terminal 2

Terminal negativo (-) de la batería → Terminal 1

El cojín del asiento se mueve hacia arriba

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El cojín del asiento se mueve hacia abajo

Si el resultado no es el especificado, sustituya el conjunto del cojín del asiento delantero individual (asiento del conductor).

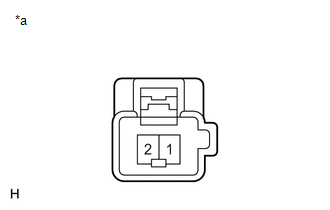

*a

Componente no conectado al mazo de cables

(motor de movimiento vertical delantero (conjunto del cojín del asiento delantero individual (asiento del conductor))

2. INSPECCIONE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (ASIENTO DEL CONDUCTOR)

(a) Compruebe el funcionamiento del motor de reclinado.

(1) Compruebe que el respaldo se mueve suavemente cuando se conecta la batería a los terminales del conector del motor de reclinado.

OK:

Conexión de la batería

Dirección de funcionamiento

Terminal positivo (+) de la batería → Terminal 2

Terminal negativo (-) de la batería → Terminal 1

El respaldo se mueve hacia adelante

Terminal positivo (+) de la batería → Terminal 1

Terminal negativo (-) de la batería → Terminal 2

El respaldo del asiento se mueve hacia atrás

Si el resultado no es el especificado, sustituya el conjunto del respaldo del asiento delantero de tipo individual (asiento del conductor).

*a

Componente no conectado al mazo de cables

(Motor de reclinado (conjunto del respaldo del asiento delantero de tipo individual (asiento del conductor))

    Desmontaje

    Montaje
