Toyota Corolla Manual de Taller: Desecho

DESECHO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS antes de su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. Al llevar a cabo el despliegue de estas piezas antes de su desecho merece un tratamiento especial de materiales peligrosos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

  • Se puede activar un airbag o un pretensor por electricidad estética. Para evitarlo, no olvide tocar una superficie metálica con las manos al descubierto para descargar la electricidad estática antes de llevar a cabo este procedimiento.
  • Nunca deseche un conjunto del airbag del pasajero del panel de instrumentos sin haber desplegado antes el airbag.
  • El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que es aconsejable realizar esta operación en el exterior y en un lugar donde no moleste.
  • Cuando despliegue el airbag, utilice siempre la SST especificada (herramienta de despliegue del airbag del SRS). Lleve a cabo la operación en un lugar en el que no haya perturbaciones eléctricas.
  • Cuando despliegue el airbag, ejecute la operación a 10 m (32.8 pi.) de distancia como mínimo del conjunto del airbag del pasajero del panel de instrumentos.
  • El conjunto del airbag del pasajero del panel de instrumentos se calienta mucho cuando se despliega, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del pasajero del panel de instrumentos con el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del pasajero del panel de instrumentos cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Al desguazar vehículos equipados con un sistema de SRS o al desechar el conjunto del airbag del pasajero del panel de instrumentos, despliegue primero el airbag de acuerdo con el procedimiento descrito a continuación. Si se produce alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico de TOYOTA MOTOR SALES, U.S.A., INC.

2. DESECHE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS (si está instalado en el vehículo)

AVISO:

  • Al desechar el conjunto del airbag del pasajero del panel de instrumentos, no utilice nunca el vehículo del cliente para desplegar el airbag.
  • Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

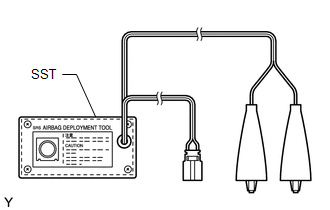

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Consulte la sección Medidas de precaución.

Haga clic aquí

(c) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(d) Extraiga el subconjunto de la moldura de acabado del panel de instrumentos.

Haga clic aquí

(e) Desconecte el cable del panel de instrumentos n° 2.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

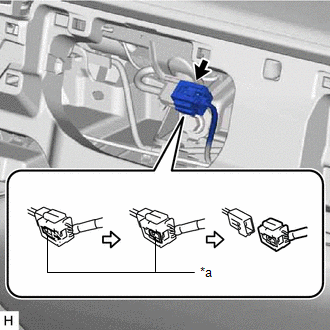

(1) Deslícelo para liberar el bloqueo y, a continuación, desconecte el conector.

*a

Dispositivo de deslizamiento

(f) Instale la SST.

ADVERTENCIA:

Verifique que no haya holgura en el conjunto del airbag del pasajero del panel de instrumentos o el conjunto del panel de instrumentos superior.

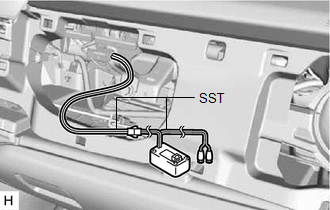

(1) Después de conectar las siguientes SST entre sí, conéctelas al cable n° 2 del panel de instrumentos.

SST: 09082-00700

SST: 09082-00780

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble.

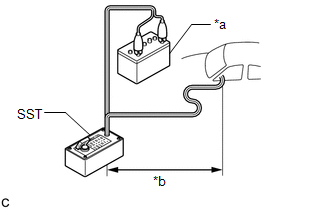

(2) Coloque la SST al menos a 10 m (32.8 pi.) de distancia de la ventana lateral delantera del vehículo.

*a

Batería

*b

10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(g) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

  • Antes del despliegue, asegúrese de que no haya nadie cerca del vehículo.
  • El conjunto del airbag del pasajero del panel de instrumentos se calienta mucho cuando se despliega, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del pasajero del panel de instrumentos con el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del pasajero del panel de instrumentos cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS (si no está instalado en el vehículo)

AVISO:

Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Extraiga el conjunto del airbag del pasajero del panel de instrumentos.

Haga clic aquí

ADVERTENCIA:

  • Antes de extraer el conjunto del airbag del pasajero del panel de instrumentos, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
  • Cuando guarde el conjunto del airbag del pasajero del panel de instrumentos, mantenga el lado de despliegue del airbag hacia arriba.

(c) Instale la SST.

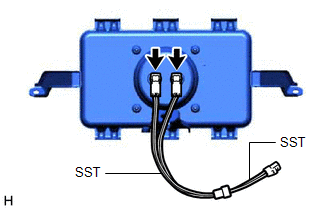

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag del pasajero del panel de instrumentos.

SST: 09082-00802

09082-10801

09082-30801

(d) Utilice un cable trenzado para atar el conjunto del airbag del pasajero del panel de instrumentos a un neumático que no se necesite.

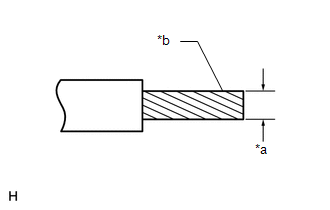

*a

Diámetro del cable

*b

Sección transversal descubierta del cable

Cable:

Área de corte transversal descubierta del cable

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea otro medio para atar el conjunto del airbag del pasajero del panel de instrumentos, podría romperse al desplegarse el airbag. Utilice siempre un cable para uso en vehículos con un área de corte transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de corte transversal descubierta del cable:

Área de corte transversal = 3.14 x (diámetro)2 / 4

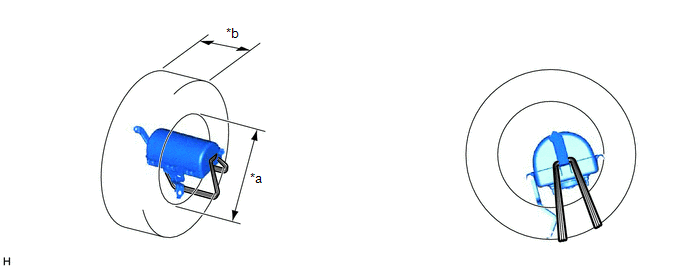

(1) Posicione el conjunto del airbag del pasajero del panel de instrumentos dentro del neumático con la cara de despliegue del airbag orientada hacia el interior.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

*a

Diámetro interior

*b

Anchura

ADVERTENCIA:

  • Asegúrese de que los cables estén bien tensos. Si los cables quedan flojos, el conjunto del airbag del pasajero del panel de instrumentos puede romperse al inflarse el airbag.
  • Ate siempre el conjunto del airbag del pasajero del panel de instrumentos con la cara de despliegue orientada hacia el interior del neumático, como se muestra en la ilustración.

AVISO:

El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.

(e) Coloque los neumáticos.

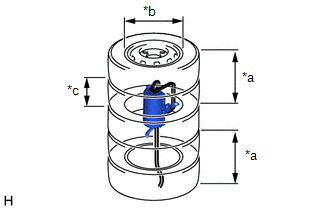

(1) Coloque al menos 2 neumáticos debajo del neumático al que está atado el conjunto del airbag del pasajero del panel de instrumentos.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

AVISO:

No coloque el conector de la SST debajo del neumático, ya que podría resultar dañado.

*a

Neumáticos (2 o más)

*b

Diámetro interior

*c

Anchura

(2) Coloque al menos 2 neumáticos en el neumático al que está atado el conjunto del airbag del pasajero del panel de instrumentos. El neumático de la parte superior debe tener una rueda instalada.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

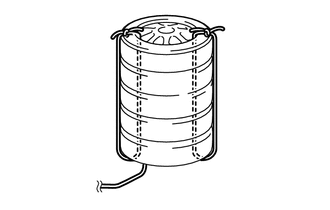

(3) Ate los neumáticos con los 2 cables.

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

(f) Instale la SST.

(1) Conecte el conector de la SST.

SST: 09082-00700

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble. Deje también cierta holgura para el mazo de cables de la SST dentro del neumático.

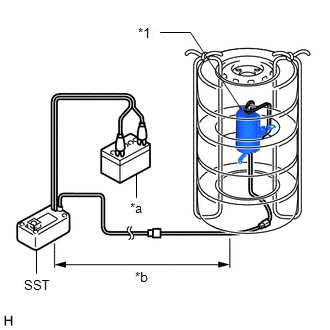

*1

Conjunto del airbag del pasajero del panel de instrumentos

*a

Batería

*b

10 m (32.8 pi.) o más

(2) Sitúe la SST como mínimo a 10 m (32.8 pi.) del airbag atado al neumático.

(g) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(2) Asegúrese de que no haya nadie dentro de un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el conjunto del airbag del panel de instrumentos para el pasajero.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(h) Deseche el conjunto del airbag del pasajero del panel de instrumentos.

ADVERTENCIA:

  • El conjunto del airbag del pasajero del panel de instrumentos se calienta mucho cuando se despliega, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del pasajero del panel de instrumentos con el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag del pasajero del panel de instrumentos cuando el airbag se haya desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga el conjunto del airbag del pasajero del panel de instrumentos del neumático.

(2) Coloque el conjunto del airbag del pasajero del panel de instrumentos en una bolsa de plástico, ate bien la bolsa y deséchelo de acuerdo con la normativa local.
