INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA JUNTA DEL CUERPO DE LA MARIPOSA

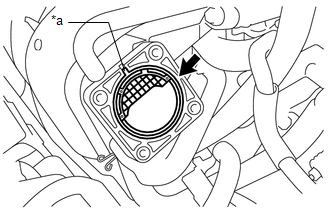

(a) Instale una nueva junta del cuerpo de la mariposa en el colector de admisión con el saliente de la junta del cuerpo de la mariposa orientado como se muestra en la ilustración.

*a

Saliente

2. INSTALE EL CONJUNTO DEL CUERPO DE LA MARIPOSA

(a) Con espárrago prisionero:

(1) Instale el conjunto del cuerpo de la mariposa en el colector de admisión con los 2 pernos y las 2 tuercas.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Si el conjunto del cuerpo de la mariposa ha sido golpeada o se ha caído, sustitúyalo.

(b) Sin espárrago prisionero:

(1) Instale el conjunto del cuerpo de la mariposa en el colector de admisión con los 4 pernos.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

Si el conjunto del cuerpo de la mariposa ha sido golpeada o se ha caído, sustitúyalo.

(c) Conecte la manguera de derivación de agua n° 1 y la manguera de derivación de agua n° 2 al conjunto del cuerpo de la mariposa y deslice los 2 clips para fijarlas.

(d) Conecte el conector del conjunto del cuerpo de la mariposa.

3. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

(a) Conecte la tapa del depurador de aire con la manguera del depurador de aire al conjunto del cuerpo de la mariposa.

(b) Enganche las 2 abrazaderas para instalar la tapa del depurador de aire con la manguera del depurador de aire.

(c) Apriete la abrazadera de la manguera.

Torque:

4.0 N·m {41 kgf·cm, 35 in·lbf}

(d) Conecte la manguera de ventilación n° 2 al subconjunto de la tapa de la culata, y deslice el clip para fijarla.

(e) Conecte el conector del subconjunto del medidor del caudal de masa de aire y enganche las 2 abrazaderas del mazo de cables.

4. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

5. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

6. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE DEL MOTOR

Haga clic aquí

7. EFECTÚE LA INICIALIZACIÓN

AVISO:

  • Asegúrese de realizar este procedimiento después de extraer y volver a instalar el conjunto del cuerpo de la mariposa o cualquier otro componente del conjunto del cuerpo de la mariposa.
  • Lleve a cabo el siguiente procedimiento después de sustituir el conjunto del cuerpo de la mariposa o cualquier componente del mismo. El procedimiento siguiente debe llevarse a cabo también si el conjunto del cuerpo de la mariposa está limpio.

(a) Conecte el Techstream al DLC3 y borre los DTC.

Haga clic aquí

(b) Coloque el interruptor de encendido en la posición ON sin pisar el pedal del acelerador.

(c) Lleve a cabo la "Inspección después de la reparación".

Haga clic aquí

(d) Arranque el motor y asegúrese de que el MIL no se enciende. Después de calentar el motor, compruebe que el régimen de ralentí se encuentra dentro del rango especificado cuando el interruptor del A/C está apagado.

Régimen de ralentí estándar:

700 a 800 rpm

AVISO:

  • Asegúrese de realizar este paso con todos los accesorios apagados.
  • Asegúrese de que la palanca de cambios está en posición P o N.

(e) Acceda a los siguientes menús: Powertrain / Engine and ECT / Data List / Throttle Sensor Position.

Powertrain > Engine and ECT > Data List

Pantalla del tester

Throttle Sensor Position

(f) Pise a fondo el pedal del acelerador y compruebe si el valor es de 60 % o superior.

(g) Lleve a cabo una prueba en carretera y asegúrese de que no haya anomalías.
