Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Motor Sistema híbrido / 2zr-fae (control Del Motor) / Cuerpo De La Mariposa / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CUERPO DE LA MARIPOSA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (M-) - 2 (M+)

20°C (68°F)

0.3 a 100 Ω

Si el resultado no es el especificado, reemplace el conjunto del cuerpo de la mariposa.

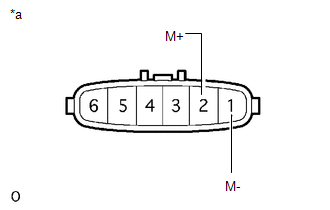

*a

Componente no conectado al mazo de cables

(Conjunto del cuerpo de la mariposa)
    ExtracciÓn

    InstalaciÓn
