Toyota Corolla Manual de Taller: Ecm

Componentes

COMPONENTES

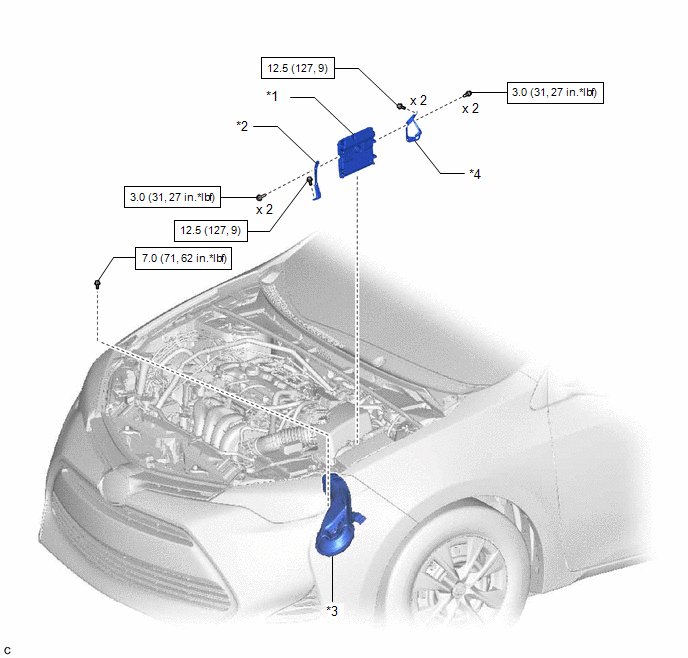

ILUSTRACIÓN

*1

ECM

*2

SOPORTE DEL ECM

*3

DEPURADOR DE AIRE DE ENTRADA N° 1

*4

SOPORTE DEL ECM N° 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

  • Lleve a cabo el registro del número de identificación del vehículo (VIN) cuando reemplace el ECM.

    Haga clic aquí

  • Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, lea el aviso de desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

    Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. SEPARE LA ENTRADA DEL DEPURADOR DE AIRE N° 1

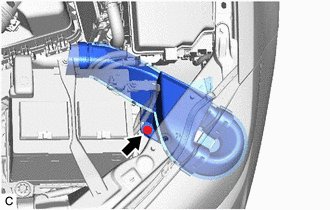

(a) Extraiga el perno y separe la entrada del depurador de aire n° 1 de la carrocería.

4. EXTRAIGA EL ECM

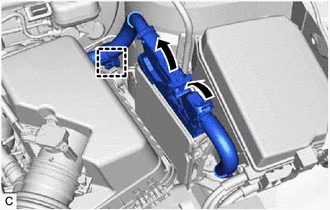

(a) Levante las 2 palancas al mismo tiempo que empuja sus bloqueos y desconecte los 2 conectores del ECM.

AVISO:

Tras desconectar los conectores del ECM, asegúrese de que las piezas de conexión no entra en contacto con suciedad, agua u otras partículas.

(b) Desenganche la abrazadera del mazo de cables.

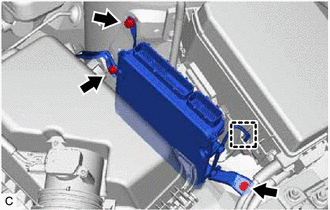

(c) Quite los 3 pernos.

(d) Desenganche la abrazadera y extraiga el ECM.

AVISO:

Si el ECM ha sido golpeada o se ha caído, reemplácelo.

5. EXTRAIGA EL SOPORTE DEL ECM

(a) Extraiga los 2 tornillos y el soporte del ECM del ECM.

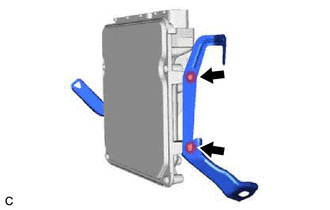

6. EXTRAIGA EL SOPORTE DEL ECM N° 2

(a) Extraiga del ECM los 2 tornillos y el soporte del ECM n° 2.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL SOPORTE DEL ECM N° 2

(a) Coloque el soporte n° 2 del ECM con los 2 tornillos.

Torque:

3.0 N·m {31 kgf·cm, 27 in·lbf}

2. INSTALE EL SOPORTE DEL ECM

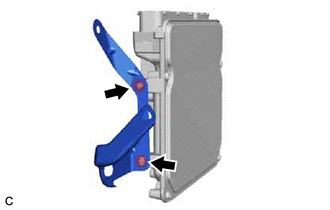

(a) Fije el soporte al ECM con los 2 tornillos.

Torque:

3.0 N·m {31 kgf·cm, 27 in·lbf}

3. INSTALE EL ECM

(a) Enganche la abrazadera e instale el ECM con los 3 pernos.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

AVISO:

Si el ECM ha sido golpeada o se ha caído, reemplácelo.

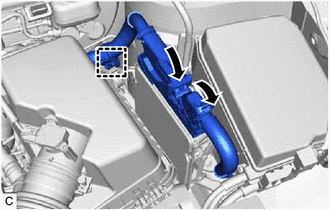

(b) Conecte los 2 conectores del ECM y baje las 2 palancas.

AVISO:

  • Al conectar los conectores del ECM, asegúrese de que las piezas conectoras de los conectores del ECM no entran en contacto con suciedad, agua u otras partículas extrañas.
  • Asegúrese de conectar de forma segura los conectores del ECM.

(c) Enganche la abrazadera del mazo de cables.

4. INSTALE EL DEPURADOR DE AIRE DE ENTRADA N° 1

(a) Instale la entrada del depurador de aire n° 1 en la carrocería con el perno.

Torque:

7.0 N·m {71 kgf·cm, 62 in·lbf}

5. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

6. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí
