Toyota Corolla Manual de Taller: Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

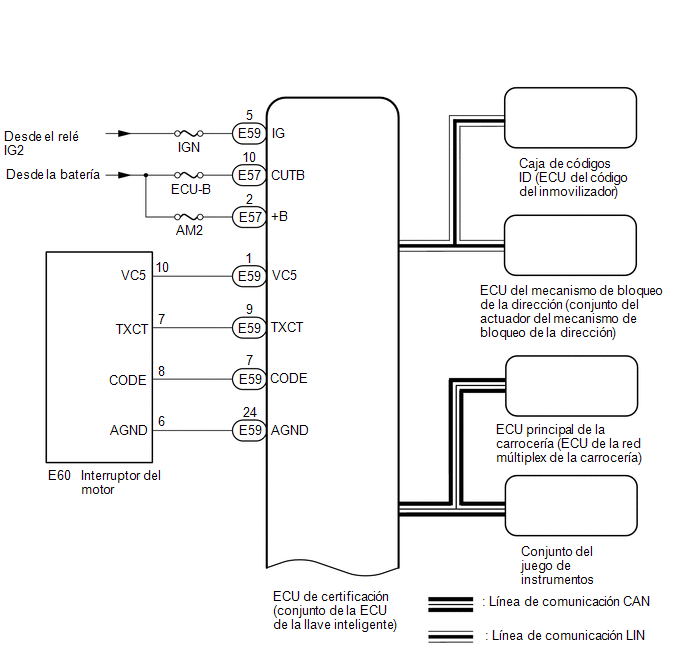

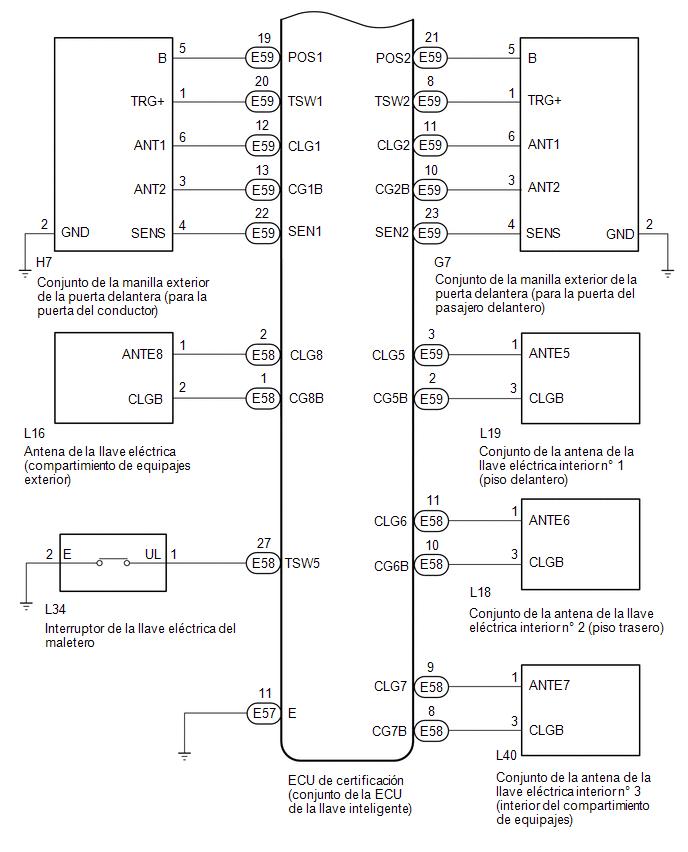

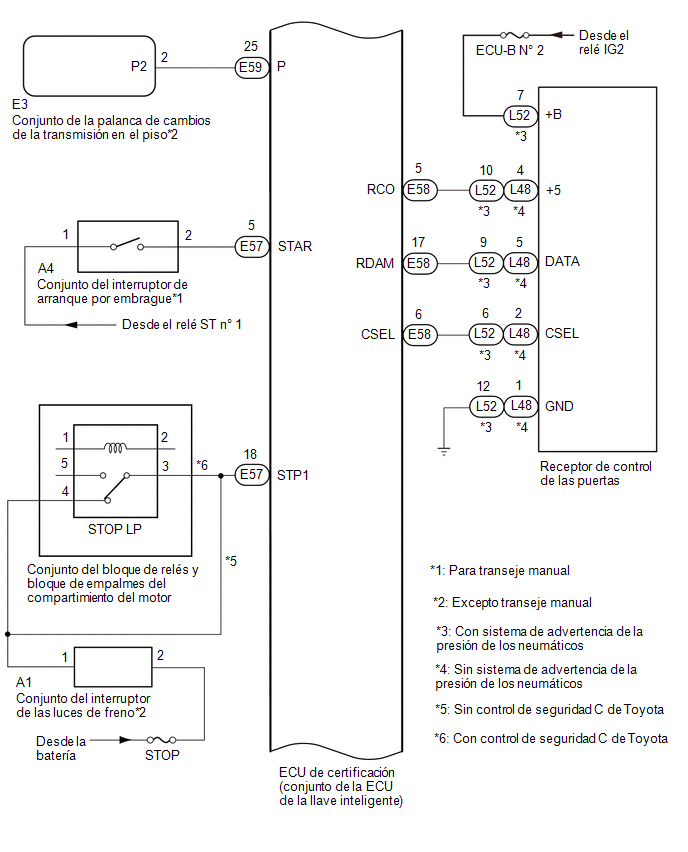

  • Este es un diagrama detallado relacionado con la ECU de certificación (conjunto de la ECU de la llave inteligente).

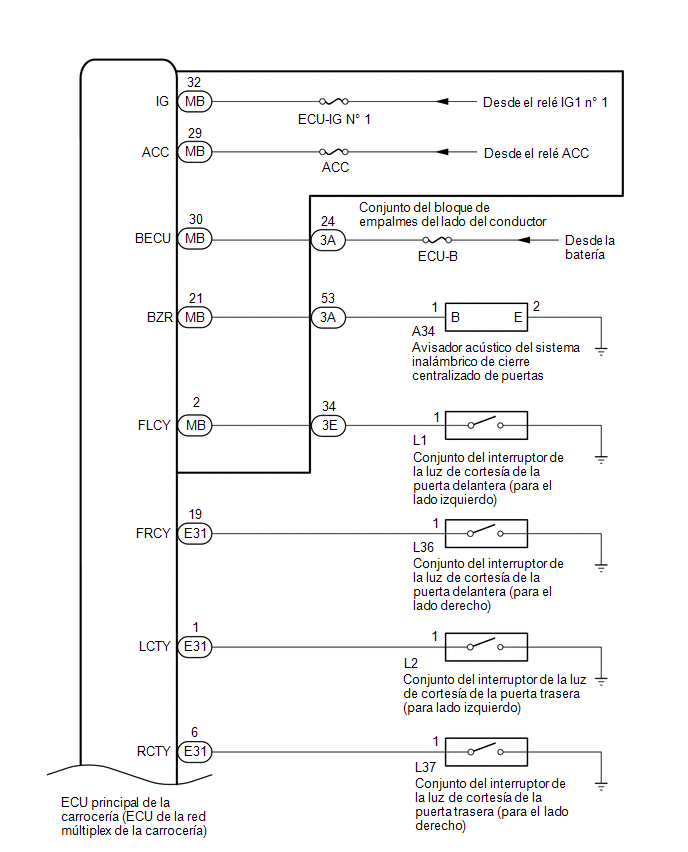

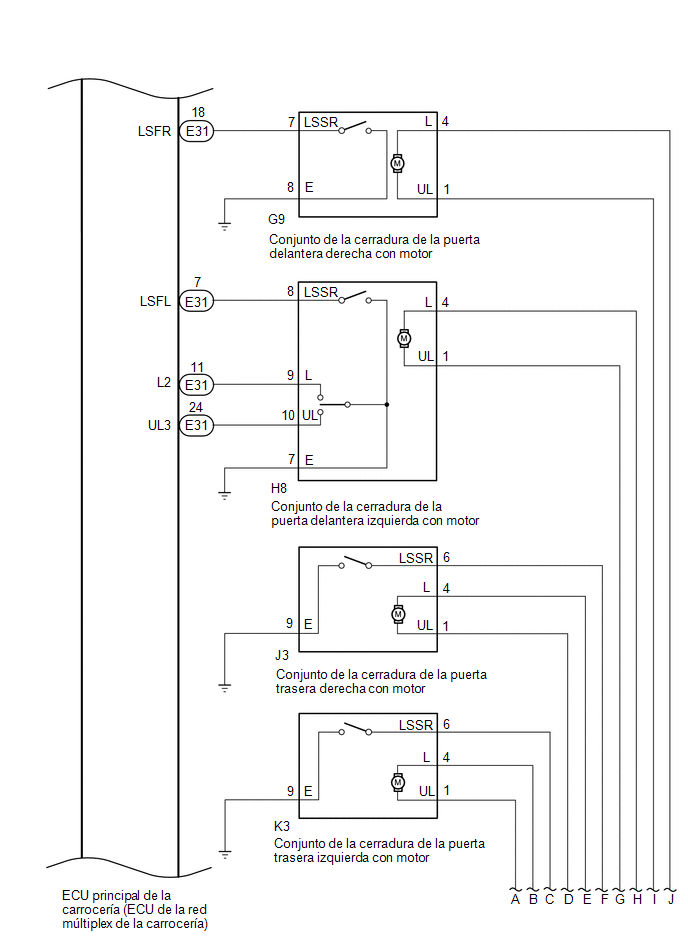

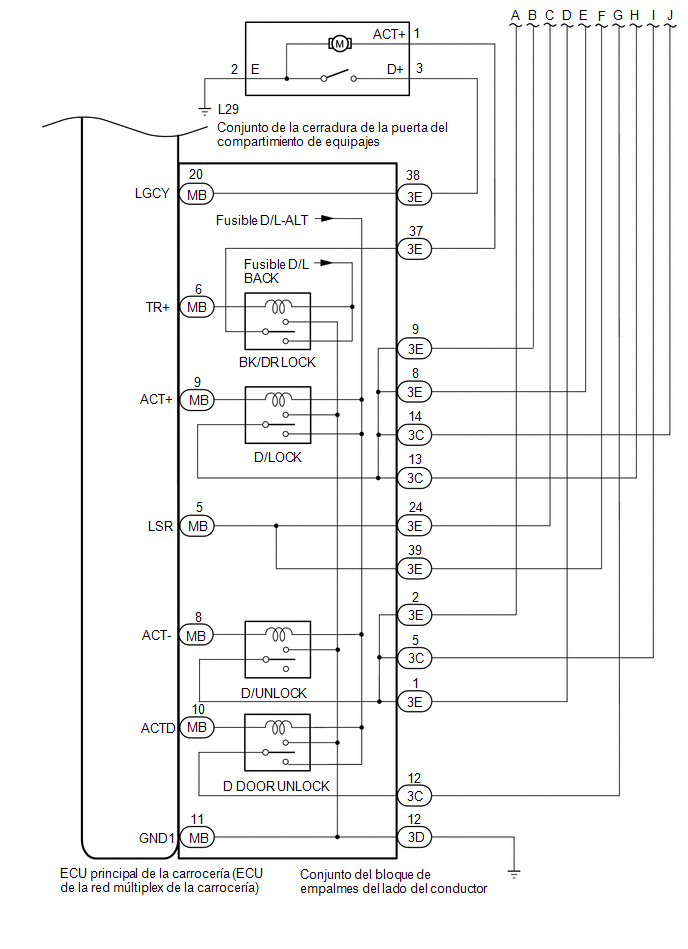

  • Este es un diagrama detallado relacionado con la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería).

Componente

Función

Conjunto de la manilla exterior de la puerta delantera

Recibe señales de solicitud desde la ECU de certificación (conjunto de la ECU de la llave inteligente) a través de la antena de la llave eléctrica integrada (puerta delantera) y forma el área de detección exterior del vehículo.

Utiliza el sensor táctil integrado (sensor de bloqueo/sensor de desbloqueo) para detectar el funcionamiento del conjunto de la manilla exterior de la puerta delantera y envía las señales a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Conjunto de la antena de la llave eléctrica interior n° 1 (piso delantero)

Conjunto de la antena interior de la llave eléctrica n° 2 (piso trasero)

Recibe el código de solicitud desde la ECU de certificación (conjunto de la ECU de la llave inteligente) y forma el área de detección interior del vehículo.

Antena de la llave eléctrica (compartimiento de equipajes exterior)

Recibe el código de solicitud procedente de la ECU de certificación (conjunto de la ECU de la llave inteligente) y forma la zona de detección exterior de la puerta del compartimiento de equipajes.

Interruptor de la llave eléctrica del maletero

Envía las señales de accionamiento del interruptor a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Receptor de control de las puertas

Recibe el código del sistema de llave inteligente/código del sistema inalámbrico que envía el subconjunto del transmisor de la llave eléctrica y la envía a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Avisador acústico del sistema inalámbrico de cierre centralizado de puertas

Suena cuando se acciona las funciones de advertencia de acuerdo con el control de la ECU de certificación (conjunto de la ECU de la llave inteligente).

Subconjunto del transmisor de la llave eléctrica

Envía el código ID cuando se recibe una señal de solicitud.

ECU de certificación (conjunto de la ECU de la llave inteligente)

Envía los códigos de solicitud a la antena de la llave eléctrica.

Distingue y verifica el código ID del subconjunto del transmisor de la llave eléctrica y envía señales a cada ECU como respuesta a las funciones accionadas (controla el sistema completo).

Realiza la comunicación de códigos encriptados con la caja de códigos ID (ECU del código del inmovilizador) cuando se realizan operaciones de encendido.

    UbicaciÓn De Las Piezas

    DescripciÓn Del Sistema
