Toyota Corolla Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

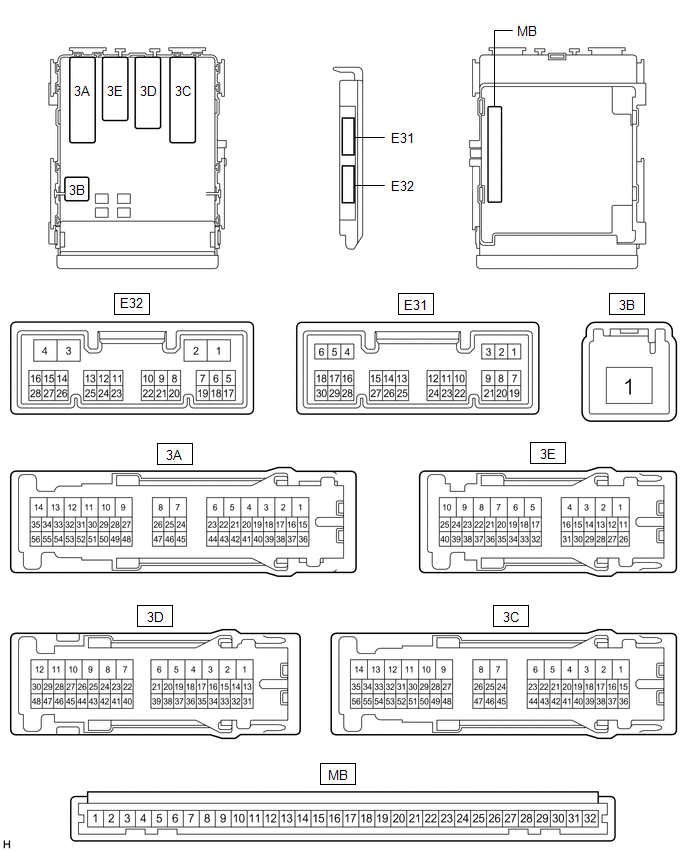

INSPECCIONE LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

(a) Extraiga la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) del conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(b) Conecte de nuevo los conectores del conjunto del bloque de empalmes del lado del conductor.

(c) Mida la resistencia y la tensión según los valores de la tabla siguiente.

OBSERVACIÓN:

Mida los valores del lado del mazo de cables con el conector desconectado.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

MB-30 (BECU) - Masa de la carrocería

-

Alimentación de la batería

Siempre

11 a 14 V

MB-32 (IG) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal IG)

Interruptor de encendido en posición ON

11 a 14 V

Interruptor de encendido en posición OFF

Inferior a 1 V

MB-29 (ACC) - Masa de la carrocería

-

Fuente de alimentación del encendido (señal ACC)

Interruptor de encendido en posición ACC

11 a 14 V

Interruptor de encendido en posición OFF

Inferior a 1 V

MB-11 (GND1) - Masa de la carrocería

-

Masa

Siempre

Inferior a 1 Ω

3E-34 (FLCY) - Masa de la carrocería

W - Masa de la carrocería

Entrada del conjunto del interruptor de la luz de cortesía de la puerta delantera (para el lado izquierdo)

Puerta delantera izquierda cerrada (OFF)

10 kΩ o superior

Puerta delantera izquierda abierta (ON)

Inferior a 1 Ω

E31-19 (FRCY) - Masa de la carrocería

V - Masa de la carrocería

Entrada del conjunto del interruptor de la luz de cortesía de la puerta delantera (para el lado derecho)

Puerta delantera derecha cerrada (OFF)

10 kΩ o superior

Puerta delantera derecha abierta (ON)

Inferior a 1 Ω

E31-1 (LCTY) - Masa de la carrocería

SB - Masa de la carrocería

Entrada del conjunto del interruptor de la luz de cortesía de la puerta trasera (para el lado izquierdo)

Puerta trasera izquierda cerrada (OFF)

10 kΩ o superior

Puerta trasera izquierda abierta (ON)

Inferior a 1 Ω

E31-6 (RCTY) - Masa de la carrocería

LG - Masa de la carrocería

Entrada del conjunto del interruptor de la luz de cortesía de la puerta trasera (para el lado derecho)

Puerta trasera derecha cerrada (OFF)

10 kΩ o superior

Puerta trasera derecha abierta (ON)

Inferior a 1 Ω

MB-20 (LGCY) - Masa de la carrocería

-

Entrada del interruptor de la luz de cortesía de la puerta del compartimiento de equipajes

Puerta del compartimiento de equipajes cerrada (OFF)

10 kΩ o superior

Puerta del compartimiento de equipajes abierta (ON)

Inferior a 1 Ω

E32-5 (HCTY) - Masa de la carrocería

SB - Masa de la carrocería

Valor de entrada del interruptor de la luz de cortesía del capó del motor

Capó del motor abierto (OFF)

10 kΩ o superior

Capó del motor cerrado (ON)

Inferior a 1 Ω

MB-14 (TRLY) - Masa de la carrocería

-

Salida del actuador del relé de las luces traseras

Siempre

11 a 14 V

E31-17 (KSW) - Masa de la carrocería*

V - Masa de la carrocería

Entrada del interruptor de advertencia de desbloqueo

La llave no está en el cilindro de la llave de encendido (OFF)

10 kΩ o superior

La llave está en el cilindro de la llave de encendido (ON)

Inferior a 1 Ω

  • *: Sin sistema de llave inteligente

Si el resultado no es el especificado, es posible que haya una avería en el mazo de cables.

(d) Instale la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) en el conjunto del bloque de empalmes del lado del conductor.

Haga clic aquí

(e) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.

Conexión del tester

Color del cableado

Descripción del terminal

Estado

Valor especificado

E31-7 (LSFL) - Masa de la carrocería

Y - Masa de la carrocería

Entrada del interruptor de detección de desbloqueo de la puerta delantera izquierda

puerta delantera izquierda desbloqueada

Inferior a 1 V

puerta delantera izquierda bloqueada

Generación de impulsos

E31-18 (LSFR) - Masa de la carrocería

LG - Masa de la carrocería

Entrada del interruptor de detección de desbloqueo de la puerta delantera derecha

puerta delantera derecha desbloqueada

Inferior a 1 V

puerta delantera derecha bloqueada

Generación de impulsos

3E-24 (LSR) - Masa de la carrocería

Y - Masa de la carrocería

Entrada del interruptor de detección de desbloqueo de puerta trasera izquierda

Puerta trasera izquierda desbloqueada

Inferior a 1 V

Puerta trasera izquierda bloqueada

Generación de impulsos

3E-39 (LSR) - Masa de la carrocería

Y - Masa de la carrocería

Entrada del interruptor de detección de desbloqueo de la puerta trasera derecha

Puerta trasera derecha desbloqueada

Inferior a 1 V

Puerta trasera derecha bloqueada

Generación de impulsos

E31-11 (L2) - Masa de la carrocería

SB - Masa de la carrocería

Entrada del bloqueo vinculada a la llave de la puerta del conductor

Cilindro de la llave de la puerta del conductor girado a la posición de bloqueo

Inferior a 1 V

Cilindro de la llave de la puerta del conductor en posición OFF

Generación de impulsos

E31-24 (UL3) - Masa de la carrocería

P - Masa de la carrocería

Entrada del desbloqueo vinculada con la llave de la puerta del conductor

Cilindro de la llave de la puerta del conductor girado a la posición de desbloqueo

Inferior a 1 V

Cilindro de la llave de la puerta del conductor en posición OFF

Generación de impulsos

E32-22 (IND) - Masa de la carrocería*

R - Masa de la carrocería

Iluminación del indicador de seguridad

Indicador luminoso de seguridad iluminado

(El sistema antirrobo se encuentra en estado de alarma en funcionamiento)

3 a 10 V

3A-54 (SH) - Masa de la carrocería

R - Masa de la carrocería

Conjunto del claxon de seguridad en funcionamiento

Suena el conjunto del claxon de seguridad

(El sistema antirrobo se encuentra en estado de alarma en funcionamiento)

Generación de impulsos

(Inferior a 1 V ← → 11 a 14 V)

3A-38 (HORN) - Masa de la carrocería

LG - Masa de la carrocería

Activación del claxon del vehículo

Suena el claxon del vehículo

(El sistema antirrobo se encuentra en estado de alarma en funcionamiento)

Generación de impulsos

(Inferior a 1 V ← → 11 a 14 V)

3A-34 (HRLY) - Masa de la carrocería

B - Masa de la carrocería

Salida del actuador del relé de los faros

Luces de los faros parpadeando

(El sistema antirrobo se encuentra en estado de alarma en funcionamiento)

Generación de impulsos

(Inferior a 1 V ← → 11 a 14 V)

3C-54 (ILE) - Masa de la carrocería

L - Masa de la carrocería

Salida del actuador de la luz interior

Luces interiores encendidas

(El sistema antirrobo se encuentra en estado de alarma en funcionamiento)

Inferior a 1 V

  • *: Sin sistema de llave inteligente

Si el resultado no es el especificado, la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) puede estar averiada.
