Toyota Corolla Manual de Taller: Oscilador De La Llave ElÉctrica (para El Piso Delantero)

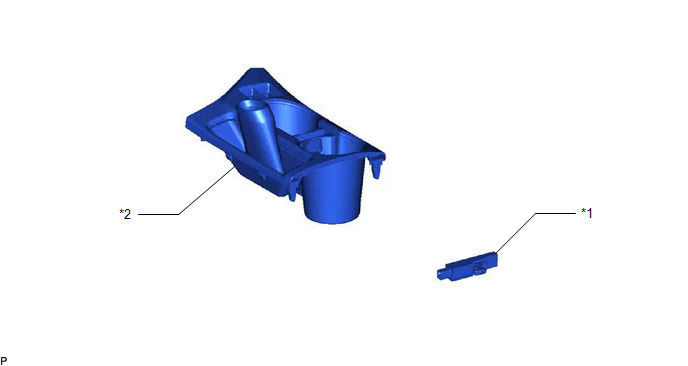

Componentes COMPONENTES ILUSTRACIÓN

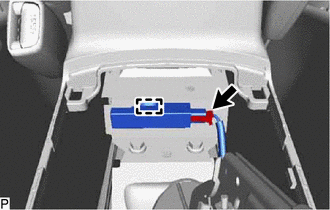

ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA Haga clic aquí 2. EXTRAIGA EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 1
(b) Desenganche la abrazadera para extraer el conjunto de la antena interior de la llave eléctrica n° 1. AVISO: Tenga cuidado al extraer el conjunto de la antena interior de la llave eléctrica n° 1. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 1, sustitúyala por una nueva. InstalaciÓn INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 1 (a) Enganche la abrazadera para instalar el conjunto de la antena interior de la llave eléctrica n° 1. AVISO: Tenga cuidado al instalar el conjunto de la antena interior de la llave eléctrica n° 1. Si se cayera el conjunto de la antena interior de la llave eléctrica n° 1, sustitúyala por una nueva. (b) Conecte el conector. 2. INSTALE EL SUBCONJUNTO DEL PANEL SUPERIOR DE LA CONSOLA Haga clic aquí |
