DESCRIPCIÓN
Este DTC se memoriza cuando el conjunto del juego de instrumentos detecta una
avería en el conjunto del medidor del sensor del nivel de combustible a través de
una línea directa.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
Memoria
|
|
B1500
|
Se ha detectado que el sensor del nivel de combustible está abierto
|
Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente
condición:
- La señal media de entrada del conjunto del medidor del nivel de
combustible es de 550 Ω o superior 3 veces consecutivamente
|
- Mazo de cables o conector
- Conjunto del medidor del sensor del nivel de combustible
- Conjunto del juego de instrumentos
|
-
|

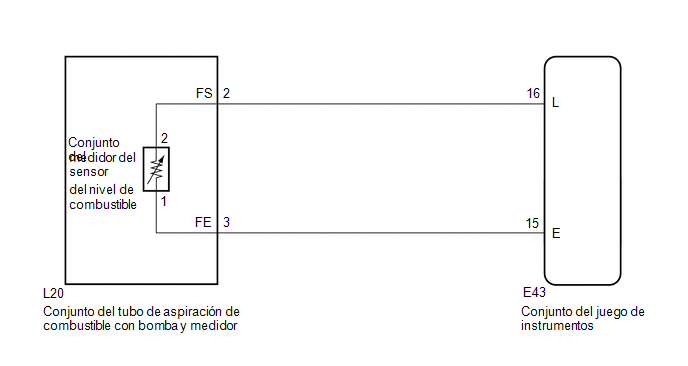

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1.
|
LEA EL VALOR DEL TECHSTREAM (ENTRADA DE COMBUSTIBLE)
|
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data
List.
(e) Compruebe los valores en la siguiente tabla.
Body Electrical > Combination Meter > Data List
|
Pantalla del tester
|
Elemento de medición
|
Margen
|
Estado normal
|
Nota de diagnóstico
|
|
Fuel Input
|
Entrada de combustible
|
Mín.: 0 L, máx.: 127.5 L
|
El indicador del receptor de combustible indica F: 42.6 L
El indicador del receptor de combustible indica 1/2: 25.0 L
El indicador del receptor de combustible indica E: 5.0 L
|
Unidad: litro
|
Body Electrical > Combination Meter > Data List
|
Pantalla del tester
|
|
Fuel Input
|
Resultado:
|
Resultado
|
Vaya a
|
|
Pueden mostrarse los datos de nivel de combustible en el Techstream y
se emite el DTC B1500.
|
A
|
|
Los datos de nivel de combustible no se pueden mostrar en el Techstream.
|
B
|
| B |
|
|
|
2.
|
INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
|
|
(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.
|
|
|

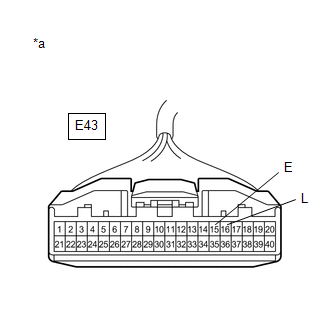

*a
|
Vista frontal del conector del mazo de cables
(al conjunto del juego de instrumentos)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E43-16 (L) - E43-15 (E)
|
Siempre
|
13.5 a 414.5 Ω
|
| MAL |
|
|
|
|
3.
|
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS
- CONJUNTO DE TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR)
|
(a) Desconecte el conector L20 del conjunto del tubo de aspiración de combustible
con bomba y medidor.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
E43-16 (L) - L20-2 (FS)
|
Siempre
|
Inferior a 1 Ω
|
|
E43-15 (E) - L20-3 (FE)
|
Siempre
|
Inferior a 1 Ω
|
|
E43-16 (L) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
|
E43-15 (E) - Masa de la carrocería
|
Siempre
|
10 kΩ o superior
|
| MAL |
 |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
|
| OK |
|
|
|
|
4.
|
INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
|
(a) Extraiga el conjunto del sensor del nivel de combustible.
Para 2ZR-FAE: Haga clic aquí
Para 2ZR-FE: Haga clic aquí
(b) Inspeccione el conjunto del medidor del sensor del nivel de combustible.
Para 2ZR-FAE: Haga clic aquí
Para 2ZR-FE: Haga clic aquí
| MAL |
|
SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE
|
| OK |
|
|
|
|
5.
|
INSPECCIONE EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA
Y MEDIDOR
|
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A-2 - B-2
|
Siempre
|
Inferior a 1 Ω
|
|
A-3 - B-1
|
Siempre
|
Inferior a 1 Ω
|
|
|
|

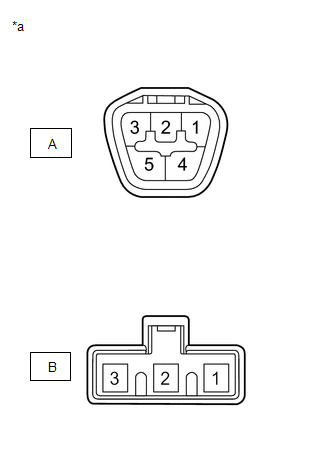

*a
|
Componente no conectado al mazo de cables
(Conjunto del tubo de aspiración de combustible con bomba
y medidor)
|
|
|
| MAL |
|
SUSTITUYA EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA
Y MEDIDOR
|
|
