Toyota Corolla Manual de Taller: ReÓstato De Control De Las Luces

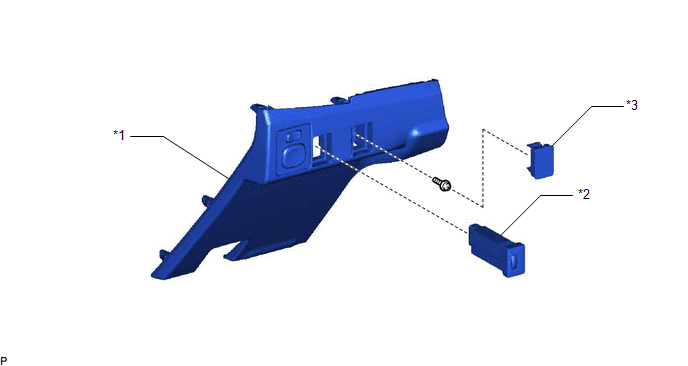

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*2

REÓSTATO DE CONTROL DE LUCES

*3

CUBIERTA

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

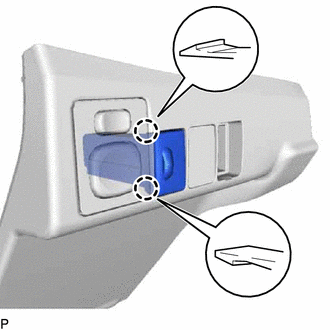

2. EXTRAIGA EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Desenganche las 2 garras y retire el reóstato de control de luces.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

3 (RV) - 1 (E)

La perilla del reóstato de control de las luces se inclina totalmente hacia abajo (MIN.)

Inferior a 50 Ω

La perilla del reóstato de control de las luces está entre los valores MIN. y MAX.

El valor cambia de forma gradual (entre 0 y 12 kΩ)

La perilla del reóstato de control de las luces se inclina totalmente hacia arriba (MAX.)

8 a 12 kΩ

Si el resultado no es el especificado, cambie el reóstato de control de las luces.

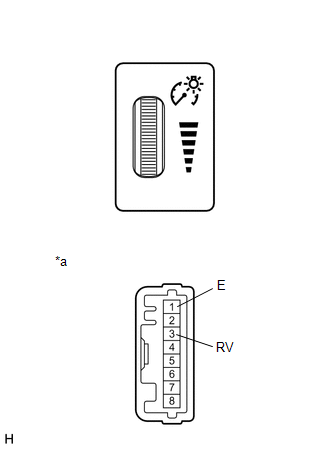

*a

Componente no conectado al mazo de cables

(reóstato de control de las luces)

(b) Inspección del interruptor de cancelación de las luces traseras

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

5 (TC) - 7 (T)

La perilla de control del reóstato de control de las luces no está completamente hacia arriba

10 kΩ o superior

La perilla del reóstato de control de las luces está totalmente hacia arriba (interruptor de cancelación de las luces traseras encendido)

Inferior a 1 Ω

Si el resultado no es el especificado, cambie el reóstato de control de las luces.

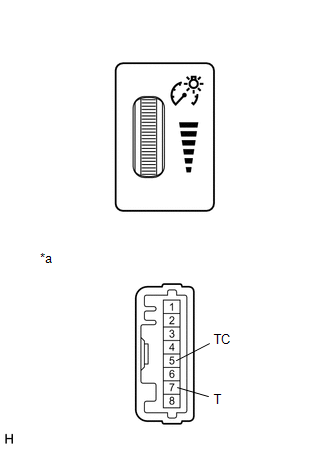

*a

Componente no conectado al mazo de cables

(reóstato de control de las luces)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Enganche las 2 garras e instale el reóstato de control de luces.

2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí
