Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO SUPERIOR DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

Haga clic aquí

3. EXTRAIGA EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

Haga clic aquí

4. EXTRAIGA EL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 2

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL RELOJ

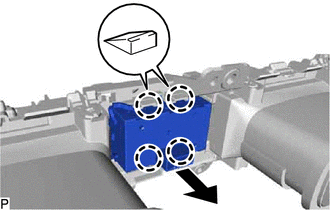

(a) Desenganche las 4 garras y extraiga el conjunto del reloj como se muestra en la ilustración.
