Toyota Corolla Manual de Taller: ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN:

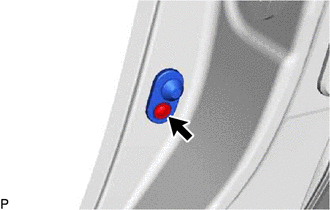

PROCEDIMIENTO 1. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA Haga clic aquí 2. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA Haga clic aquí 3. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA (a) Desconecte la banda protectora de guarnición de la abertura de la puerta delantera. 4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA (a) Desconecte la banda protectora de guarnición de la abertura de la puerta trasera. 5. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL Haga clic aquí 6. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (a) Desconecte el conector.
|
