Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL MICRÓFONO DEL TELÉFONO

Haga clic aquí

3. RETIRE LA CAJA DEL MICRÓFONO N° 1

Haga clic aquí

4. EXTRAIGA LA ALMOHADILLA DEL SILENCIADOR DEL RIEL LATERAL IZQUIERDO DEL TECHO (sin techo deslizante)

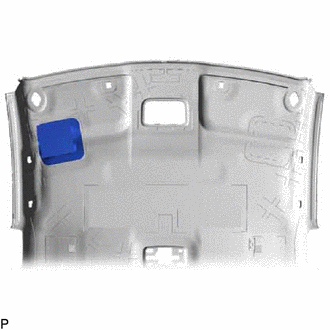

(a) Retire la almohadilla silenciadora del riel lateral izquierdo del techo.

5. EXTRAIGA LA ALMOHADILLA DEL SILENCIADOR DEL RIEL LATERAL DERECHO DEL TECHO (sin techo deslizante)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA LA ALMOHADILLA IZQUIERDA DEL FORRO DEL TECHO (sin techo deslizante)

(a) Extraiga la almohadilla izquierda del forro del techo.

7. EXTRAIGA LA ALMOHADILLA DERECHA DEL FORRO DEL TECHO (sin techo deslizante)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA LA ALMOHADILLA SILENCIADORA N° 1 DEL TECHO (sin techo deslizante)

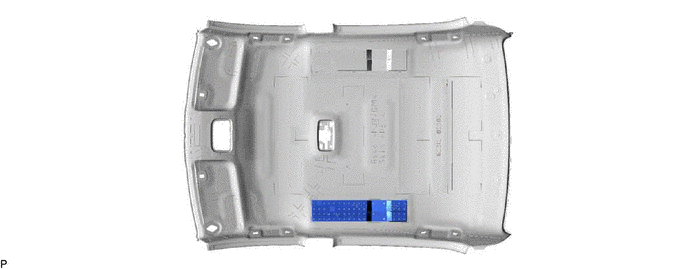

(a) Extraiga la almohadilla silenciadora n° 1 del techo.

9. EXTRAIGA LA ALMOHADILLA SILENCIADORA N° 2 DEL TECHO (sin techo deslizante)

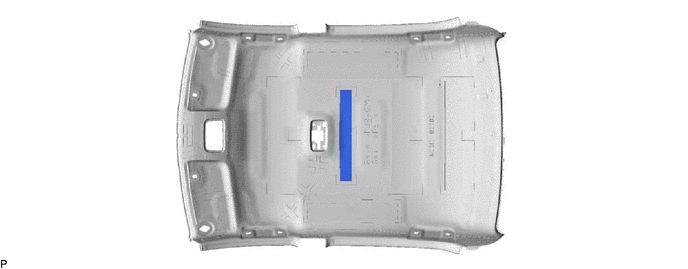

(a) Extraiga las 3 almohadillas del silenciador del techo n° 1.

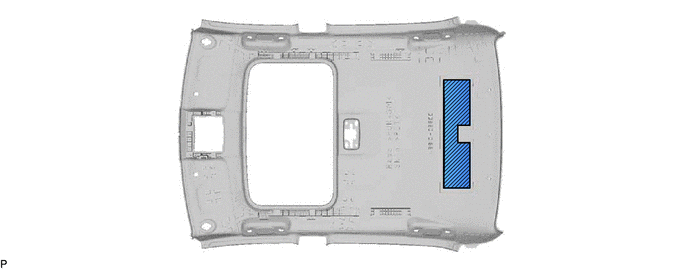

10. EXTRAIGA EL CONJUNTO DE LA ALMOHADILLA SILENCIADORA N° 2 DEL TECHO (con techo deslizante)

(a) Extraiga la almohadilla silenciadora n° 1 del techo.

11. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

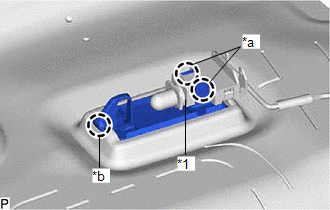

(a) Desenganche las 2 garras (A) y separe el portalámparas del conjunto de la luz de cortesía, como muestra la ilustración.

*1

Portalámparas

*a

Garra (A)

*b

Garra (B)

(b) Desenganche la garra (B) para retirar el conjunto de la luz de cortesía.

12. EXTRAIGA EL CABLE DEL TECHO N° 1

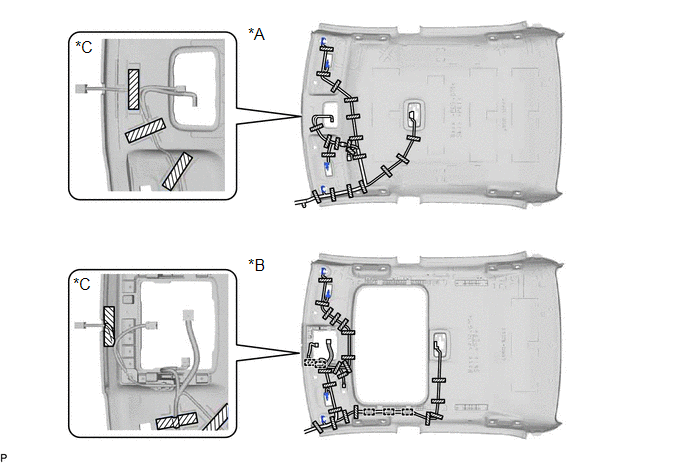

(a) Quite la cinta adhesiva del conjunto del forro del techo.

*A

Sin techo deslizante

*B

Con techo deslizante

*C

Con espejo retrovisor EC o Toyota Safety Sense P

-

-

Cinta adhesiva

-

-

(b) Con techo deslizante:

(1) Desenganche las 5 abrazaderas.

(c) Retire el cable del techo n° 1 del conjunto del forro del techo.

    ExtracciÓn

    Montaje
