Toyota Corolla Manual de Taller: Avería en el indicador de advertencia del cinturón de seguridad trasero

DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) detecta si alguna de las puertas traseras está abierta o cerrada basándose en el estado de los conjuntos de interruptores de las luces de cortesía de las puertas traseras izquierda y derecha y envía una señal de estado de las puertas traseras al conjunto del juego de instrumentos. El conjunto del juego de instrumentos detecta el estado del cinturón de seguridad del asiento trasero. Los indicadores de advertencia del cinturón de seguridad del asiento trasero provistos en el conjunto de las luces testigo se encienden o se apagan de acuerdo con el estado de las puertas traseras, la velocidad del vehículo y el estado del cinturón de seguridad del asiento trasero.

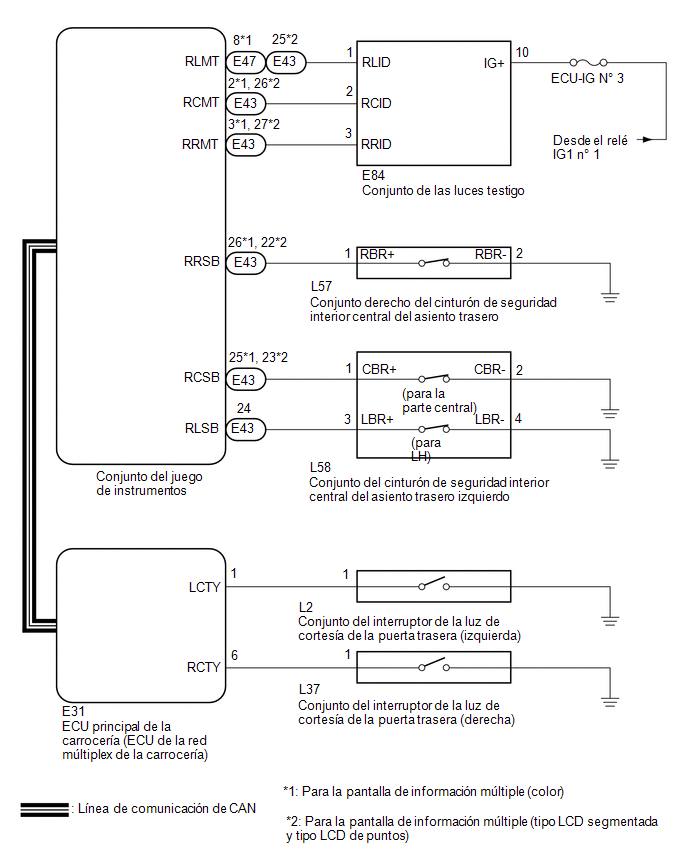

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de aviso del cinturón de seguridad utiliza el sistema de comunicaciones CAN. En primer lugar, asegúrese de que no existe ninguna avería en el sistema de comunicaciones CAN. Consulte el apartado Cómo proceder con la localización de averías.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

LEA EL VALOR UTILIZANDO EL TECHSTREAM (REAR DOOR COURTESY SWITCH)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Main Body > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

RR Door Courtesy SW

Conjunto del interruptor de la luz de cortesía de la puerta trasera (derecha)

ON u OFF

ON: Puerta trasera derecha abierta

OFF: Puerta trasera derecha cerrada

-

RL Door Courtesy SW

Conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda)

ON u OFF

ON: Puerta trasera izquierda abierta

OFF: Puerta trasera izquierda cerrada

-

Body Electrical > Main Body > Data List

Pantalla del tester

RR Door Courtesy SW

RL Door Courtesy SW

OK:

La pantalla del Techstream cambia correctamente en respuesta al estado de la puerta trasera.

MAL

VAYA AL SISTEMA DE ILUMINACIÓN

OK

2.

COMPRUEBE LA ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO TRASERO

(a) Compruebe la función de advertencia del cinturón de seguridad del asiento trasero.

Haga clic aquí

Resultado:

Resultado

Vaya a

Los indicadores de advertencia del cinturón de seguridad del asiento trasero funcionan con normalidad

A

Los indicadores de advertencia del cinturón de seguridad del asiento trasero (todos los asientos) no funcionan con normalidad

B

El indicador de advertencia del cinturón de seguridad del asiento trasero (derecho) no funciona con normalidad

C

El indicador de advertencia del cinturón de seguridad del asiento trasero (central) no funciona con normalidad

D

El indicador de advertencia del cinturón de seguridad del asiento trasero (izquierdo) no funciona con normalidad

E

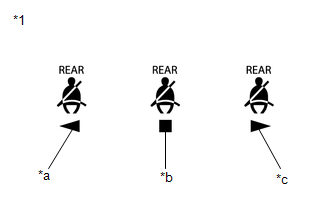

*1

Indicador de advertencia del cinturón de seguridad del asiento trasero (conjunto de luces testigo)

*a

LH

*b

Centro

*c

RH

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

C

IR AL PUNTO 6

D

IR AL PUNTO 10

E

IR AL PUNTO 14

B

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Rear Seat Belt

Indicador de advertencia del cinturón de seguridad del asiento trasero

OFF/ON

-

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Rear Seat Belt

Resultado:

Resultado

Vaya a

Los indicadores de advertencia del cinturón de seguridad del asiento trasero no funcionan con normalidad

A

Los indicadores de advertencia del cinturón de seguridad del asiento trasero funcionan con normalidad

B

B

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

A

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (BATERÍA - CONJUNTO DE LUCES TESTIGO)

(a) Desconecte el conector E84 del conjunto de las luces testigo.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E84-10 (IG+) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ACTUADOR DE LA LUZ TESTIGO - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Vuelva a conectar el conector E84 del conjunto de las luces testigo.

(b) Desconecte el conector E43 y E47* del conjunto del juego de instrumentos.

  • *: para la pantalla de información múltiple (color)

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E47-8 (RLMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

E43-2 (RCMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

E43-3 (RRMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-25 (RLMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

E43-26 (RCMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

E43-27 (RRMT) - Masa de la carrocería

Interruptor de encendido en posición ON

11 a 14 V

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

6.

LEA EL VALOR INDICADO EN EL TECHSTREAM (2nd-Row Seatbelt Buckle (R))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

2nd-Row Seatbelt Buckle (R)

Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero derecho

ON u OFF

OFF: Cinturón de seguridad trasero derecho abrochado

ON: Cinturón de seguridad del asiento trasero derecho desabrochado

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

2nd-Row Seatbelt Buckle (R)

Resultado:

Resultado

Vaya a

No se visualiza ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

A

Aparece ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

B

B

IR AL PUNTO 8

A

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO - MASA DE LA CARROCERÍA)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector L57 del conjunto del cinturón de seguridad interior central del asiento trasero derecho.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E43-26 (RRSB) - L57-1 (RBR+)

Siempre

Inferior a 1 Ω

E43-26 (RRSB) o L57-1 (RBR+) - Masa de la carrocería

Siempre

10 kΩ o superior

L57-2 (RBR-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-22 (RRSB) - L57-1 (RBR+)

Siempre

Inferior a 1 Ω

E43-22 (RRSB) o L57-1 (RBR+) - Masa de la carrocería

Siempre

10 kΩ o superior

L57-2 (RBR-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Rear Seat Belt

Indicador de advertencia del cinturón de seguridad del asiento trasero

OFF/ON

-

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Rear Seat Belt

Resultado:

Resultado

Vaya a

El indicador de advertencia del cinturón de seguridad del asiento trasero no funciona con normalidad

A

El indicador de advertencia del cinturón de seguridad trasero funciona con normalidad

B

B

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

A

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ACTUADOR DE LA LUZ TESTIGO - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector E84 del conjunto de las luces testigo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E43-3 (RRMT) - E84-3 (RRID)

Siempre

Inferior a 1 Ω

E43-3 (RRMT) o E84-3 (RRID) - Masa de la carrocería

Siempre

10 kΩ o superior

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-27 (RRMT) - E84-3 (RRID)

Siempre

Inferior a 1 Ω

E43-27 (RRMT) o E84-3 (RRID) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

10.

LEA EL VALOR INDICADO EN EL TECHSTREAM (2nd-Row Seatbelt Buckle (C))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

2nd-Row Seatbelt Buckle (C)

Señal del interruptor de la hebilla del cinturón de seguridad del asiento central trasero

ON u OFF

OFF: Cinturón de seguridad central trasero abrochado

ON: Cinturón de seguridad del asiento central trasero desabrochado

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

2nd-Row Seatbelt Buckle (C)

Resultado:

Resultado

Vaya a

No se visualiza ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

A

Aparece ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

B

B

IR AL PUNTO 12

A

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO (PARA EL CENTRAL) - MASA DE LA CARROCERÍA)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector L58 del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E43-25 (RCSB) - L58-1 (CBR+)

Siempre

Inferior a 1 Ω

E43-25 (RCSB) o L58-1 (CBR+) - Masa de la carrocería

Siempre

10 kΩ o superior

L58-2 (CBR-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-23 (RCSB) - L58-1 (CBR+)

Siempre

Inferior a 1 Ω

E43-23 (RCSB) o L58-1 (CBR+) - Masa de la carrocería

Siempre

10 kΩ o superior

L58-2 (CBR-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

12.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Rear Seat Belt

Indicador de advertencia del cinturón de seguridad del asiento trasero

OFF/ON

-

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Rear Seat Belt

Resultado:

Resultado

Vaya a

El indicador de advertencia del cinturón de seguridad del asiento trasero no funciona con normalidad

A

El indicador de advertencia del cinturón de seguridad trasero funciona con normalidad

B

B

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

A

13.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ACTUADOR DE LA LUZ TESTIGO - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector E84 del conjunto de las luces testigo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E43-2 (RCMT) - E84-2 (RCID)

Siempre

Inferior a 1 Ω

E43-2 (RCMT) o E84-2 (RCID) - Masa de la carrocería

Siempre

10 kΩ o superior

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-26 (RCMT) - E84-2 (RCID)

Siempre

Inferior a 1 Ω

E43-26 (RCMT) o E84-2 (RCID) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

14.

LEA EL VALOR INDICADO EN EL TECHSTREAM (2nd-Row Seatbelt Buckle (L))

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

2nd-Row Seatbelt Buckle (L)

Señal del interruptor de la hebilla del cinturón de seguridad del asiento trasero izquierdo

ON u OFF

OFF: Cinturón de seguridad trasero izquierdo abrochado

ON: Cinturón de seguridad del asiento trasero izquierdo desabrochado

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

2nd-Row Seatbelt Buckle (L)

Resultado:

Resultado

Vaya a

No se visualiza ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

A

Aparece ON u OFF en la pantalla del Techstream de acuerdo con el estado del cinturón de seguridad del asiento trasero

B

B

IR AL PUNTO 16

A

15.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO (PARA EL LADO IZQUIERDO) - MASA DE LA CARROCERÍA)

(a) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(b) Desconecte el conector L58 del conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

E43-24 (RLSB) - L58-3 (LBR+)

Siempre

Inferior a 1 Ω

E43-24 (RLSB) o L58-3 (LBR+) - Masa de la carrocería

Siempre

10 kΩ o superior

L58-4 (LBR-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

OK

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

16.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD TRASERO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Margen de control

Nota de diagnóstico

Rear Seat Belt

Indicador de advertencia del cinturón de seguridad del asiento trasero

OFF/ON

-

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Rear Seat Belt

Resultado:

Resultado

Vaya a

El indicador de advertencia del cinturón de seguridad del asiento trasero no funciona con normalidad

A

El indicador de advertencia del cinturón de seguridad trasero funciona con normalidad

B

B

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

A

17.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ACTUADOR DE LA LUZ TESTIGO - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte los conectores E47*1 o E43*2 del conjunto del juego de instrumentos.

  • *1: para la pantalla de información múltiple (color)
  • *2: Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

(b) Desconecte el conector E84 del conjunto de las luces testigo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para la pantalla de información múltiple (color)

Conexión del tester

Estado

Valor especificado

E47-8 (RLMT) - E84-1 (RLID)

Siempre

Inferior a 1 Ω

E47-8 (RLMT) o E84-1 (RLID) - Masa de la carrocería

Siempre

10 kΩ o superior

Para la pantalla de información múltiple (tipo LCD segmentada y tipo LCD de puntos)

Conexión del tester

Estado

Valor especificado

E43-25 (RLMT) - E84-1 (RLID)

Siempre

Inferior a 1 Ω

E43-25 (RLMT) o E84-1 (RLID) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DE LAS LUCES DE TESTIGO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

    Anomalía en el indicador de advertencia del cinturón de seguridad del pasajero delantero

    Soporte Del Anclaje Del Asiento De SujeciÓn Para NiÑos

    Ver más:

    Toyota Corolla Manual de Taller > Sistema De Control De Estabilidad Del VehÍculo: Avería en el circuito de comunicaciones del ECM (C1203)
    DESCRIPCIÓN Este circuito se utiliza para enviar información de operación del TRAC y VSC de la ECU de control de derrape (conjunto del actuador del freno) al ECM e información de control del motor del ECM a la ECU de control de derrape (conjunto del actuador del freno) a través del sistema de c ...

    Toyota Corolla Manual del propetario

    Toyota Corolla Manual de Taller

    © 2024 Copyright www.tocores.net
    0.0111
