DIAGRAMA DEL SISTEMA

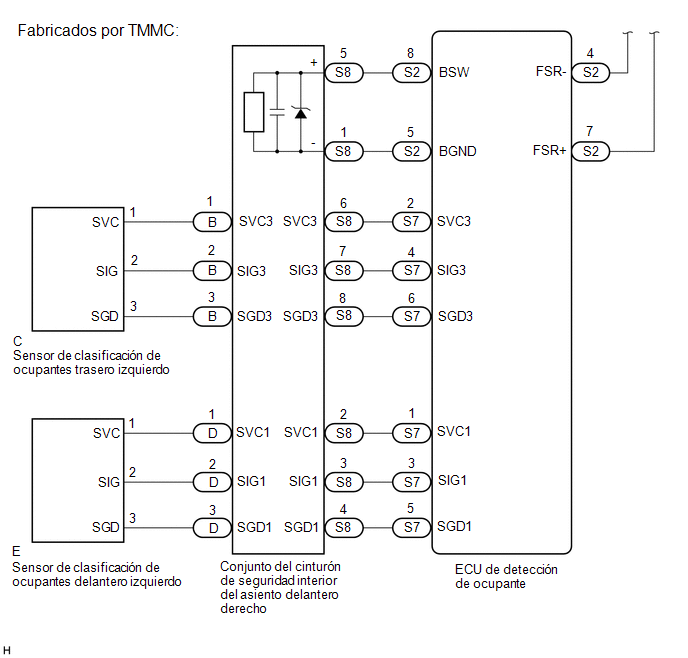

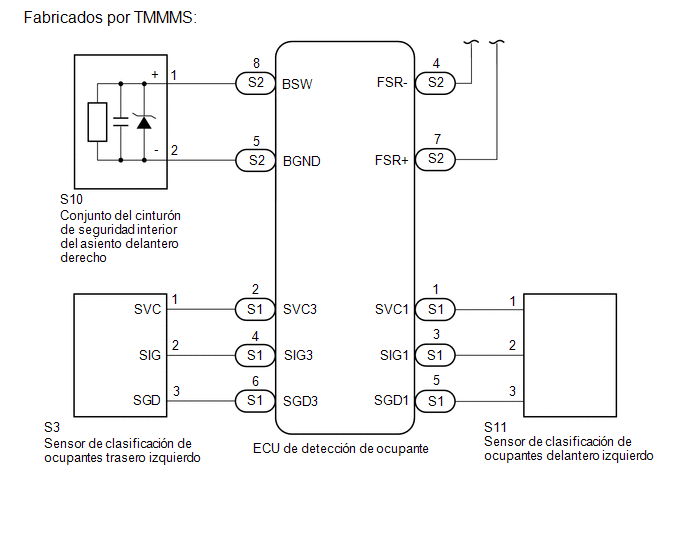

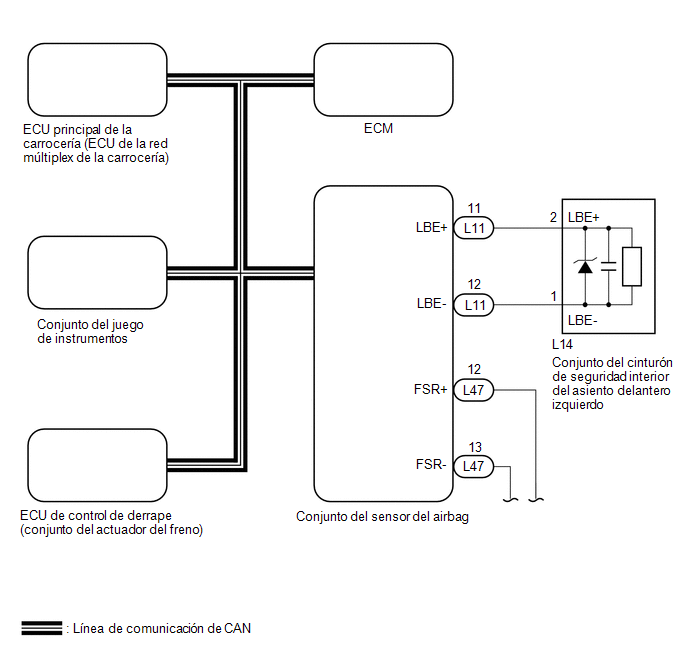

ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DELANTERO

Tabla de comunicaciones

Emisor	Receptor	Señal	Método de comunicación
Conjunto del sensor del airbag	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Interruptor de la hebilla del conjunto de seguridad interior del asiento delantero izquierdo.	CAN
Conjunto del sensor del airbag	Conjunto del juego de instrumentos	Interruptor de la hebilla del conjunto del cinturón de seguridad interior del asiento delantero derecho Detección de ocupantes
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Conjunto del juego de instrumentos	Interruptor de la hebilla del conjunto de seguridad interior del asiento delantero izquierdo. Interruptor del freno de estacionamiento
ECU de control de derrape (conjunto del actuador del freno)	Conjunto del juego de instrumentos	Velocidad del vehículo
ECM	Conjunto del juego de instrumentos	Posición del cambio1 Posición de la palanca de cambios2

*1: Para transeje manual
*2: Excepto transeje manual

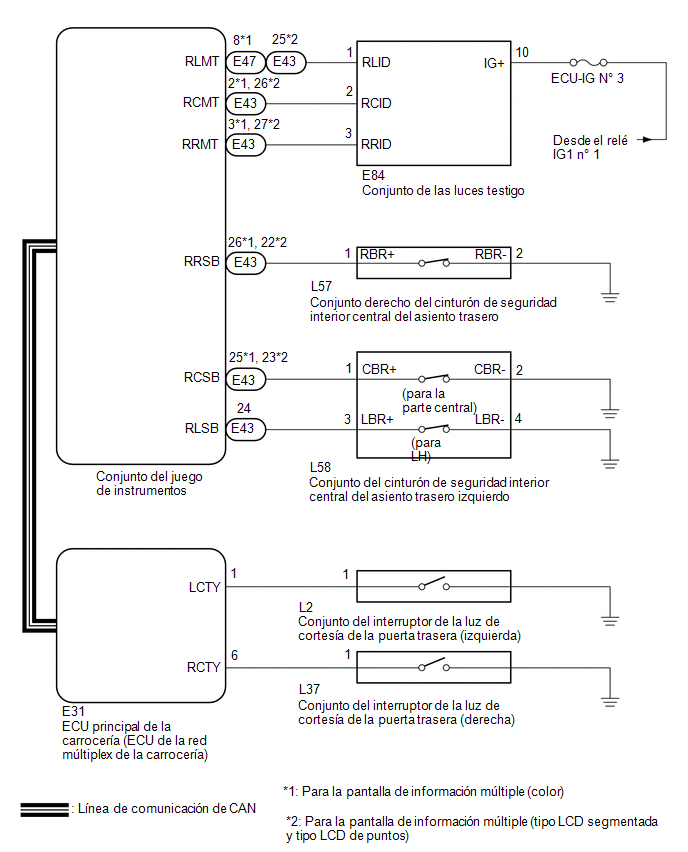

ADVERTENCIA DEL CINTURÓN DEL ASIENTO TRASERO (con advertencia del cinturón de seguridad del asiento trasero)

Tabla de comunicaciones

Emisor	Receptor	Señal	Método de comunicación
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	Conjunto del juego de instrumentos	Señal del interruptor de la luz de cortesía de la puerta trasera (izquierda/derecha)	CAN
