EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado izquierdo)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

(a) Sin advertencia del cinturón de seguridad del asiento trasero:

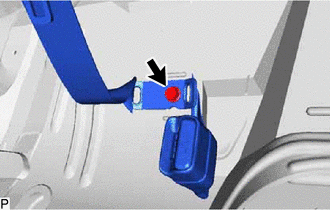

(1) Extraiga el perno y el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

(b) Con advertencia del cinturón de seguridad del asiento trasero:

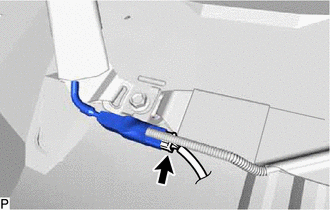

(1) Desconecte el conector.

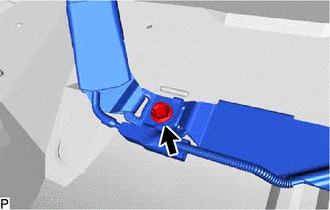

(2) Extraiga el perno y el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo.

OBSERVACIÓN:

Extraiga el perno y el conjunto del cinturón de seguridad interior central del asiento trasero izquierdo como un conjunto.

5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

6. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

8. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

12. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

Haga clic aquí

16. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

Haga clic aquí

17. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE ANCLAJE CRUZADO (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

18. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

(a) Con advertencia del cinturón de seguridad del asiento trasero:

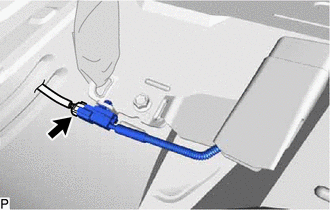

(1) Desconecte el conector.

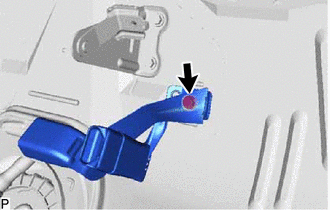

(b) Quite el perno y desconecte el anclaje del piso del conjunto del cinturón de seguridad interior central del asiento trasero derecho.

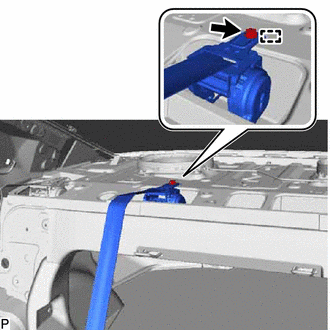

(c) Extraiga el perno.

(d) Desenganche la guía para extraer el conjunto del cinturón de seguridad interior central del asiento trasero derecho.
