Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

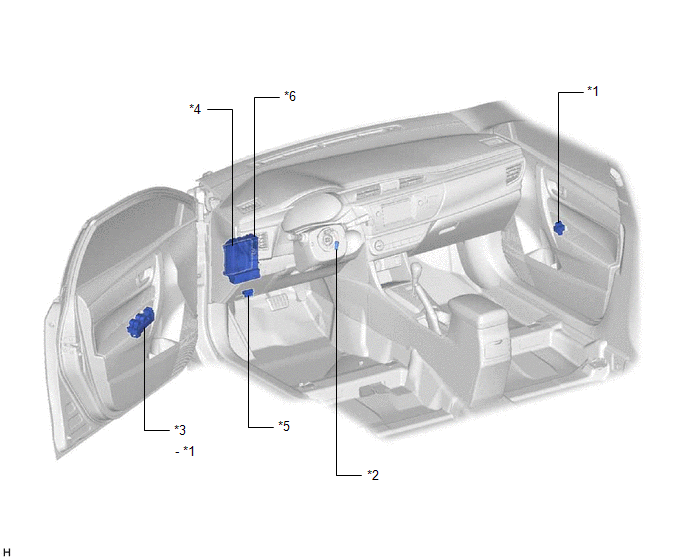

ILUSTRACIÓN

*1

INTERRUPTOR DEL CIERRE CENTRALIZADO DE PUERTAS

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

*3

CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

DLC3

*6

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ECU-IG N° 1

- FUSIBLE ACC

- RELÉ BK/DR LOCK

- RELÉ D/LOCK

- RELÉ D/UNLOCK

- RELÉ DE DESBLOQUEO DE LA PUERTA D

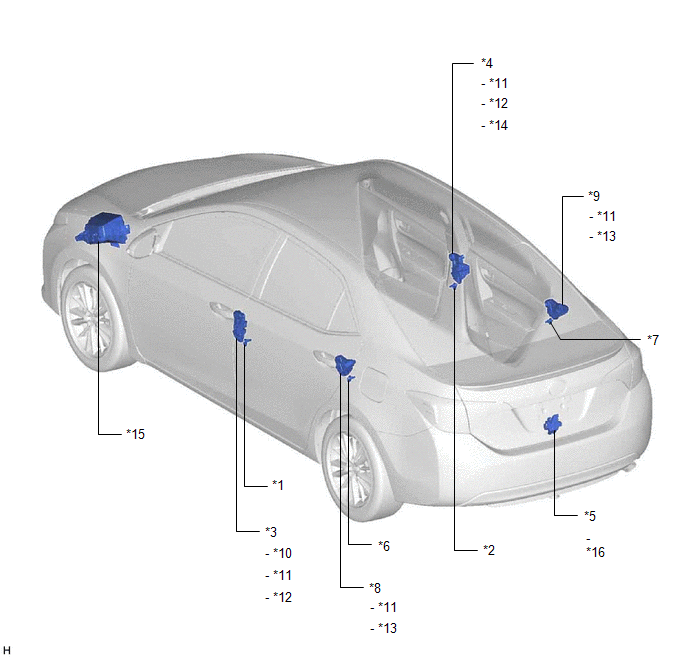

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (izquierda)

*2

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (derecha)

*3

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR

*4

CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR

*5

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

*6

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para lado izquierdo)

*7

CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA TRASERA (para lado derecho)

*8

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

*9

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR

*10

INTERRUPTOR DE BLOQUEO Y DESBLOQUEO DE PUERTAS

*11

MOTOR DE BLOQUEO DE LA PUERTA

*12

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS

*13

INTERRUPTOR DE DETECCIÓN DE DESBLOQUEO DE PUERTAS (con sistema de llave inteligente, o bien, con sistema antirrobo)

*14

INTERRUPTOR DE BLOQUEO Y DESBLOQUEO DE LA LLAVE DE LA PUERTA (sin sistema inalámbrico de cierre centralizado de puertas)

*15

CONJUNTO DEL BLOQUE DE RELÉS Y EL BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- FUSIBLE ECU-B

*16

INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
