Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble)

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble)

Haga clic aquí

3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo)

Haga clic aquí

6. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

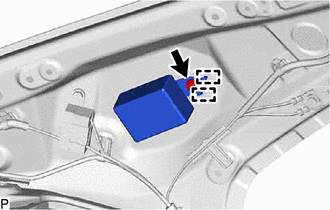

8. EXTRAIGA EL RECEPTOR DE CONTROL DE LAS PUERTAS (sin sistema de llave inteligente)

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche las 2 guías y extraiga el receptor de control de las puertas.

9. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS INTELIGENTE (con sistema de llave inteligente)

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche las 2 guías y extraiga el conjunto del receptor de control de las puertas inteligente.

    Componentes

    InstalaciÓn
