INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL ELEMENTO DEL REFINADOR DE AIRE

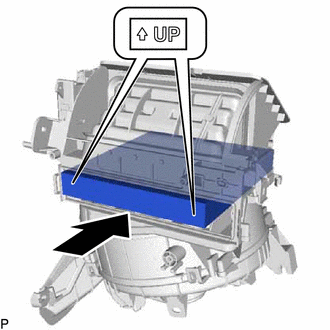

(a) Coloque el elemento depurador de aire como se muestra en la ilustración.

AVISO:

Instale el elemento del refinador de aire con la marca "UP" orientada en la dirección correcta.

2. INSTALE LA CAJA DEL FILTRO DE AIRE

(a) Enganche la garra y la guía para instalar la caja del filtro de aire.

3. INSTALE EL CONJUNTO DEL SOPLADOR

(a) Instale el conjunto del soplador con los 3 tornillos.

(b) Para sistema de aire acondicionado automático:

(1) Conecte el conector.

(c) Para climas fríos:

(1) Enganche todas las abrazaderas.

(2) Conecte el mazo de cables con el tornillo.

4. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE AIRE N° 1

Haga clic aquí

5. INSTALE EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí
