Toyota Corolla Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

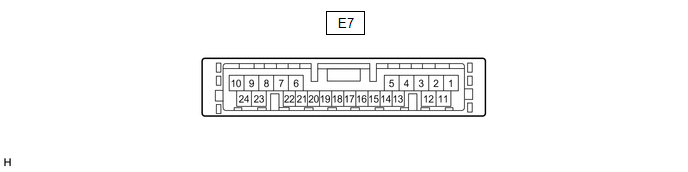

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

OBSERVACIÓN:

Inspecciónelo desde la parte trasera del conector mientras esté conectado al conjunto del amplificador del aire acondicionado.

N° de terminal

(Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

E7-1 (IG+) - E7-23 (GND)

L - BR

Fuente de alimentación (IG)

Interruptor de encendido en posición ON

11 a 14 V

E7-1 (IG+) - E7-23 (GND)

L - BR

Fuente de alimentación (IG)

Interruptor de encendido desactivado

Inferior a 1 V

E7-2 (A/C) - E7-23 (GND)*2

Y - BR

Señal del interruptor del A/C

  • Interruptor de encendido en posición ON
  • Interruptor A/C: Activado

11 a 14 V

E7-2 (A/C) - E7-23 (GND)*2

Y - BR

Señal del interruptor del A/C

  • Interruptor de encendido en posición ON
  • Interruptor A/C: Desactivado

Inferior a 1 V

E7-3 (HEAT) - E7-23 (GND)*1

LG - BR

Señal de detección del interruptor de CALOR MÁX.

  • Interruptor de encendido en posición ON
  • Interruptor MAX HOT: Desactivado

Inferior a 1 V

E7-3 (HEAT) - E7-23 (GND)*1

LG - BR

Señal de detección del interruptor de CALOR MÁX.

  • Interruptor de encendido en posición ON
  • Interruptor MAX HOT: Activado

11 a 14 V

E7-4 (TE) - E7-15 (SG-3)*2

W - P

Señal del termistor del enfriador n° 1

  • Interruptor de encendido en posición ON
  • Temperatura del evaporador: 0°C (32°F)

1.7 a 2.1 V

E7-4 (TE) - E7-15 (SG-3)*2

W - P

Señal del termistor del enfriador n° 1

  • Interruptor de encendido en posición ON
  • Temperatura del evaporador: 15°C (59°F)

0.9 a 1.3 V

E7-5 (SG-2) - Masa de la carrocería*2

R - Masa de la carrocería

Masa para el sensor de presión del aire acondicionado

Siempre

Inferior a 1 V

E7-7 (PRE) - E7-5 (SG-2)*2

L - R

Señal del sensor de presión del aire acondicionado

  • Motor en marcha
  • Sistema de A/C en marcha
  • Presión del refrigerante: Presión anormal (superior a 3,025 kPa (30.8 kgf/cm2, 439 lb/pulg2))

4.62 V o más

E7-7 (PRE) - E7-5 (SG-2)*2

L - R

Señal del sensor de presión del aire acondicionado

  • Motor en marcha
  • Sistema de A/C en marcha
  • Presión del refrigerante: Presión anómala (inferior a 176 kPa (1.8 kgf/cm2, 26 lb/pulg2))

Inferior a 0.74 V

E7-7 (PRE) - E7-5 (SG-2)*2

L - R

Señal del sensor de presión del aire acondicionado

  • Motor en marcha
  • Sistema de A/C en marcha
  • Presión del refrigerante: Presión normal (inferior a 3,025 kPa (30.8 kgf/cm2, 439 lb/pulg2) y superior a 176 kPa (1.8 kgf/cm2, 26 lb/pulg2))

0.74 a 4.62 V

E7-8 (CANH) - E7-9 (CANL)

Y - W

Sistema de comunicación CAN

La comunicación CAN se lleva a cabo

Generación de impulsos

E7-11 (SOL+) - E7-23 (GND)*2

LG - BR

Señal de funcionamiento del solenoide del compresor

  • Motor en marcha
  • Interruptor A/C: Activado
  • Interruptor del soplador: LO

Generación de impulsos

(consulte la forma de onda 1)

E7-12 (LED) - E7-23 (GND)*2

GR - BR

Señal del indicador del interruptor del A/C

  • Interruptor de encendido en posición ON
  • Interruptor A/C: Activado
  • Interruptor del soplador: Activado

Inferior a 1 V

E7-12 (LED) - E7-23 (GND)*2

GR - BR

Señal del indicador del interruptor del A/C

  • Interruptor de encendido en posición ON
  • Interruptor A/C: Desactivado
  • Interruptor del soplador: Activado

11 a 14 V

E7-13 (PTC1) - E7-23 (GND)*1

W - BR

Señal de funcionamiento del conjunto de la calefacción rápida

  • Motor en marcha
  • Ajuste de la temperatura: MAX HOT
  • Temperatura ambiente: 10°C (50°F) o inferior
  • Temperatura del refrigerante del motor: 80°C (176°F) o inferior
  • Conjunto del interruptor de control de las luces en posición OFF
  • Interruptor del soplador: Activado

Inferior a 1 V

E7-13 (PTC1) - E7-23 (GND)*1

W - BR

Señal de funcionamiento del conjunto de la calefacción rápida

  • Motor en marcha
  • Ajuste de la temperatura: MAX HOT
  • Temperatura ambiente: 10°C (50°F) o inferior
  • Temperatura del refrigerante del motor: 80°C (176°F) o inferior
  • Conjunto del interruptor de control de las luces en ON
  • Interruptor del soplador: Desactivado

11 a 14 V

E7-14 (HR) - E7-23 (GND)

SB - BR

Señal de funcionamiento del relé HTR-RLY

  • Interruptor de encendido en posición ON
  • Interruptor del soplador: LO

Inferior a 1 V

E7-14 (HR) - E7-23 (GND)

SB - BR

Señal de funcionamiento del relé HTR-RLY

  • Interruptor de encendido en posición ON
  • Interruptor del soplador: Desactivado

11 a 14 V

E7-15 (SG-3) - Masa de la carrocería*2

P - Masa de la carrocería

Masa del termistor del enfriador n° 1

Siempre

Inferior a 1 V

E7-17 (SBLW) - E7-23 (GND)

L - BR

Señal de estado de funcionamiento del motor del soplador

  • Interruptor de encendido en posición ON
  • Interruptor del soplador: Activado

Inferior a 1 V

E7-17 (SBLW) - E7-23 (GND)

L - BR

Señal de estado de funcionamiento del motor del soplador

  • Interruptor de encendido en posición ON
  • Interruptor del soplador: Desactivado

11 a 14 V

E7-19 (PTC2) - E7-23 (GND)*1

P - BR

Señal de funcionamiento del conjunto de la calefacción rápida

  • Motor en marcha
  • Ajuste de la temperatura: MAX HOT
  • Temperatura ambiente: 10°C (50°F) o inferior
  • Temperatura del refrigerante del motor: 75°C (167°F) o inferior
  • Conjunto del interruptor de control de las luces en posición OFF
  • Interruptor del soplador: Activado

Inferior a 1 V

E7-19 (PTC2) - E7-23 (GND)*1

P - BR

Señal de funcionamiento del conjunto de la calefacción rápida

  • Motor en marcha
  • Ajuste de la temperatura: MAX HOT
  • Temperatura ambiente: 10°C (50°F) o inferior
  • Temperatura del refrigerante del motor: 75°C (167°F) o inferior
  • Conjunto del interruptor de control de las luces en ON
  • Interruptor del soplador: Desactivado

11 a 14 V

E7-23 (GND) - Masa de la carrocería

BR - Masa de la carrocería

Masa para la fuente de alimentación principal

Siempre

Inferior a 1 V

E7-24 (S5-3) - E7-5 (SG-2)*2

B - R

Fuente de alimentación para el sensor de presión del aire acondicionado

Interruptor de encendido en posición ON

4.75 a 5.25 V

E7-24 (S5-3) - E7-5 (SG-2)*2

B - R

Fuente de alimentación para el sensor de presión del aire acondicionado

Interruptor de encendido desactivado

Inferior a 1 V

  • *1: Con calentador de PTC
  • *2: Con sistema de refrigeración

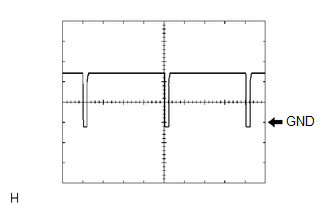

(a) Forma de onda 1:

Elemento

Contenido

N° de terminal

E7-11 (SOL+) - E7-23 (GND)*1

Configuración de la herramienta

5 V/DIV., 500 µs./DIV.

Estado del vehículo

  • Motor en marcha
  • Interruptor A/C: Activado
  • Interruptor del soplador: LO
  • *1: Con sistema de refrigeración
