Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR (SENSOR SOLAR)

(a) Inspeccione el mazo de cables.

(1) Desconecte el conector F2 del termistor del enfriador (sensor solar).

(2) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.

(3) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F2-1 (SS+) - E37-30 (S5-1)

Siempre

Inferior a 1 Ω

F2-2 (SS-) - E37-33 (TSD)

Siempre

Inferior a 1 Ω

F2-1 (SS+) - Masa de la carrocería

Siempre

10 kΩ o superior

F2-2 (SS-) - Masa de la carrocería

Siempre

10 kΩ o superior

  • Si el resultado no es el especificado, repare el mazo de cables.

(4) Vuelva a conectar el conjunto del conector E37 del conjunto del amplificador del aire acondicionado.

(5) Coloque el interruptor de encendido en posición ON (Activado).

(6) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

1 (SS+) - 2 (SS-)

Interruptor de encendido desactivado

Inferior a 1 V

1 (SS+) - 2 (SS-)

Interruptor de encendido en posición ON (Activado)

4.75 a 5.25 V

  • Si la tensión no es la especificada, sustituya el conjunto del amplificador del aire acondicionado.

(b) Compruebe el termistor del enfriador (sensor solar).

(1) Vuelva a enchufar el conector F2 del termistor del enfriador (sensor solar).

(2) Coloque el interruptor de encendido en posición ON (Activado).

(3) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

1 (SS+) - 2 (SS-)

El sensor está expuesto a la luz eléctrica

0.8 a 4.3 V

1 (SS+) - 2 (SS-)

El sensor está cubierto con un trapo

Inferior a 0.8 V

AVISO:

  • Arriba se muestra el procedimiento de conexión para utilizar un tester digital como, por ejemplo, un tester eléctrico TOYOTA. Si utiliza un tester analógico, conecte el cable negativo (-) al terminal 1 y el positivo (+) al terminal 2 del termistor del enfriador (sensor solar).
  • No deje que las sondas positiva y negativa del tester se toquen entre sí, ya que podría provocar un cortocircuito.

OBSERVACIÓN:

  • Utilice una lámpara incandescente para realizar la inspección. Acérquela a aproximadamente 30 cm (11.8 pulg.) del termistor del enfriador (sensor solar).
  • A medida que la luz de comprobación se aleja del sensor, la tensión aumenta.
  • Inspeccione desde la parte trasera del conector mientras esté conectado al termistor del enfriador (sensor solar).
  • Si la tensión no es la especificada, reemplace el termistor del enfriador (sensor solar).

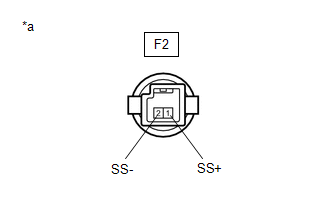

*a

Componente conectado al mazo de cables

(termistor del enfriador (sensor solar)
