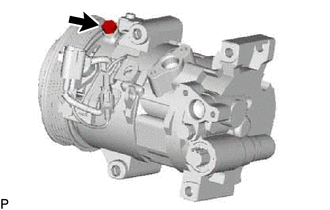

INSTALACIÓN PROCEDIMIENTO 1. REVISE EL ACEITE DEL COMPRESOR (a) Cuando reemplace el compresor y el embrague magnético por unos nuevos, descargue gradualmente el gas inerte (helio) de la válvula de servicio y drene la siguiente cantidad de aceite antes de realizar la instalación. AVISO:

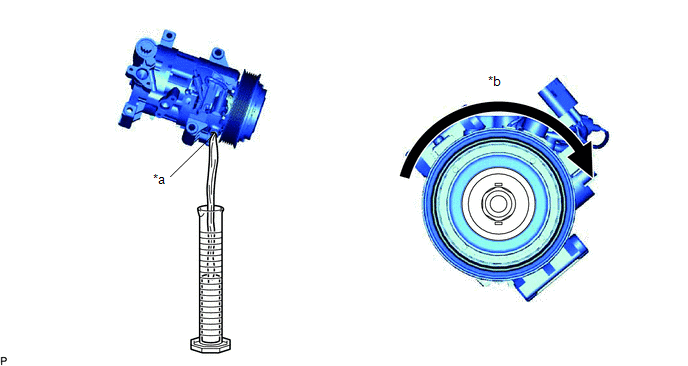

(c) Drene el aceite del compresor del orificio para el aceite del compresor extraído y el embrague magnético extraídos como se muestra en la ilustración. AVISO: Asegúrese de drenar el aceite del compresor del orificio para el aceite. ![]()
(e) Drene la cantidad siguiente de aceite del compresor del orificio para el aceite del nuevo compresor y embrague magnético como se muestra en la ilustración. Estándar: (La cantidad de aceite del nuevo compresor y embrague magnético: 70 cm3 (2.37 fl.oz.)) - (cantidad de aceite del compresor y embrague magnético extraídos) = la cantidad de aceite a retirar del nuevo compresor y el embrague magnético. AVISO:
![]()
(f) Monte el perno de drenaje (arandela de estanqueidad) en el nuevo compresor y embrague magnético. Torque: 30 N·m {306 kgf·cm, 22 ft·lbf} AVISO: Asegúrese de que no hay daños ni partículas extrañas en el borde de la arandela de estanqueidad. 2. INSTALE EL COMPRESOR Y EL EMBRAGUE MAGNÉTICO

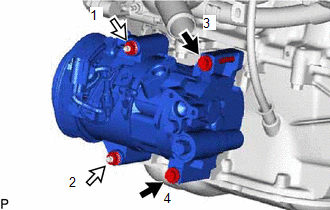

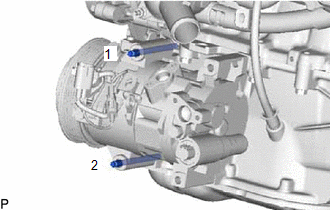

(b) Coloque el compresor y el embrague magnético con los 2 pernos y las 2 tuercas. Torque: 25 N·m {255 kgf·cm, 18 ft·lbf} OBSERVACIÓN: Para instalar el compresor y el embrague magnético, apriete los pernos y las tuercas en el orden indicado en la ilustración. ![]()
(c) Enganche la abrazadera. (d) Conecte los 2 conectores. 3. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN (a) Retire la cinta de vinilo y el subconjunto de la manguera de aspiración del compresor y del embrague magnético. (b) Aplique suficiente aceite de compresor a una nueva junta tórica y a la superficie de fijación del compresor y del embrague magnético. Aceite del compresor: ND-OIL 8 o equivalente (c) Coloque la junta tórica en el subconjunto de la manguera de aspiración. (d) Conecte el subconjunto de la manguera de aspiración en el compresor y el embrague magnético con el perno. Torque: 9.8 N·m {100 kgf·cm, 87 in·lbf} 4. CONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA (a) Retire la cinta de vinilo y el subconjunto de la manguera de descarga del compresor y del embrague magnético. (b) Aplique suficiente aceite de compresor a una nueva junta tórica y a la superficie de fijación del compresor y del embrague magnético. Aceite del compresor: ND-OIL 8 o equivalente (c) Coloque la junta tórica en el subconjunto de la manguera de descarga. (d) Conecte el subconjunto de la manguera de descarga en el compresor y el embrague magnético con el perno. Torque: 9.8 N·m {100 kgf·cm, 87 in·lbf} 5. INSTALE LA CORREA TRAPEZOIDAL RANURADA Haga clic aquí 6. CARGUE EL SISTEMA DE AIRE ACONDICIONADO CON REFRIGERANTE Haga clic aquí 7. CALIENTE EL MOTOR Haga clic aquí 8. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE Haga clic aquí |
