Toyota Corolla Manual de Taller: Componentes

COMPONENTES

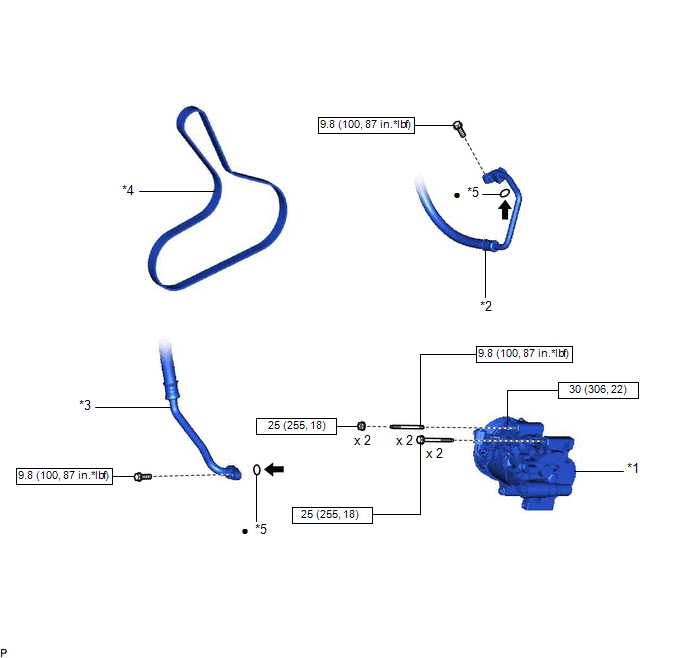

ILUSTRACIÓN

*1

COMPRESOR Y EMBRAGUE MAGNÉTICO

*2

SUBCONJUNTO DE LA MANGUERA DE DESCARGA

*3

SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN

*4

CORREA TRAPEZOIDAL RANURADA

*5

JUNTA TÓRICA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Aceite del compresor ND-OIL 8 o producto equivalente

-

-

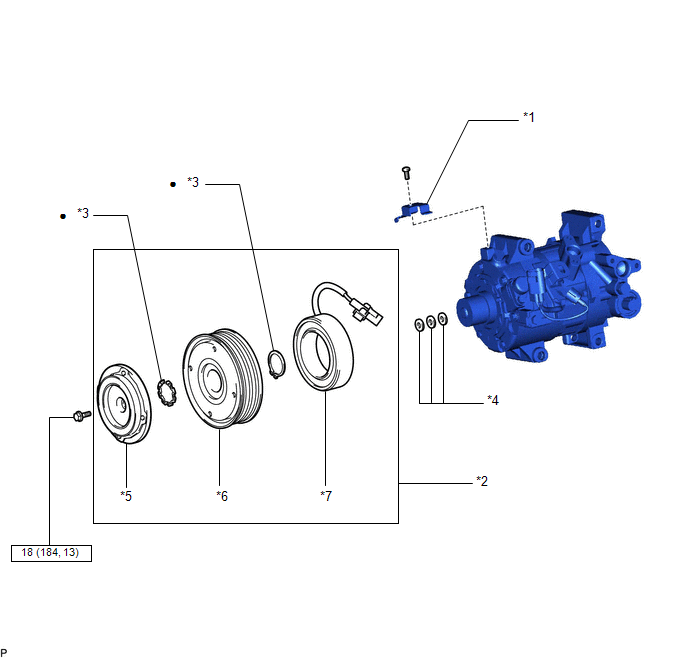

ILUSTRACIÓN

*1

SOPORTE DEL COMPRESOR DEL ENFRIADOR

*2

CONJUNTO DEL EMBRAGUE MAGNÉTICO

*3

ANILLO DE RETENCIÓN

*4

ARANDELA DEL EMBRAGUE MAGNÉTICO

*5

CUBO DEL EMBRAGUE MAGNÉTICO

*6

ROTOR DEL EMBRAGUE MAGNÉTICO

*7

ESTÁTOR DEL EMBRAGUE MAGNÉTICO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Compresor (para 2zr-fae)

    ExtracciÓn
