Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

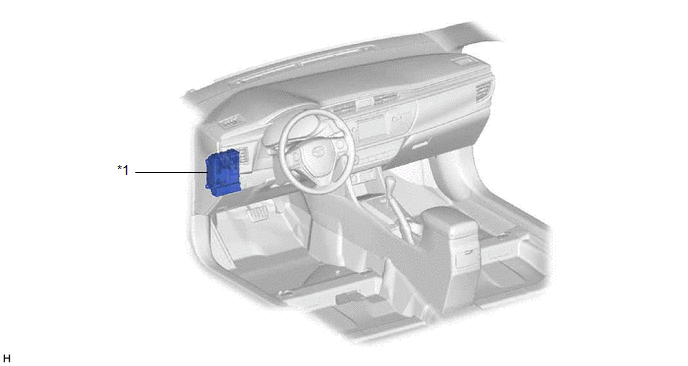

ILUSTRACIÓN

*1

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE P/SEAT F/L

-

-

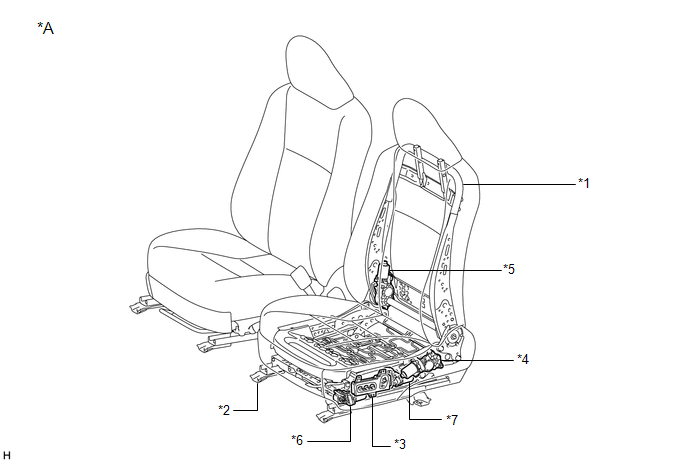

ILUSTRACIÓN

*A

fabricados por TMMMS

-

-

*1

CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (ASIENTO DEL CONDUCTOR)

*2

SEPARE EL CONJUNTO DEL COJÍN DEL ASIENTO INDIVIDUAL DELANTERO (ASIENTO DEL CONDUCTOR)

*3

INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

*4

MOTOR DEL ELEVADOR

*5

MOTOR DE RECLINADO

*6

MOTOR DE DESLIZAMIENTO

*7

MOTOR VERTICAL DELANTERO

-

-

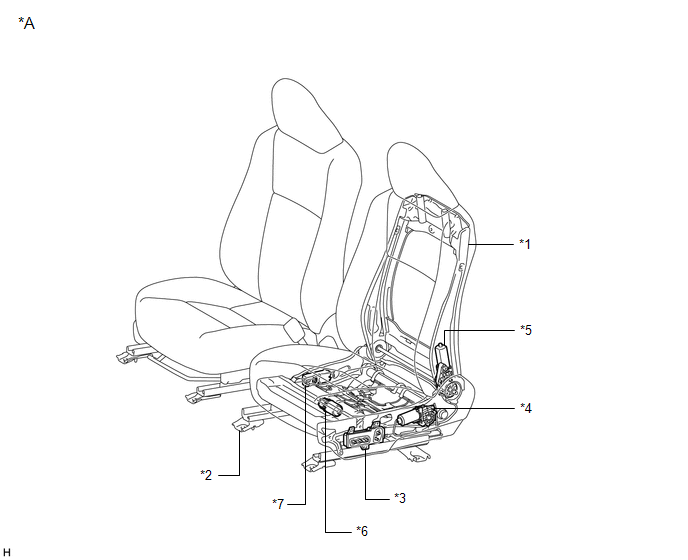

ILUSTRACIÓN

*A

Fabricados por TMMC

-

-

*1

CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (ASIENTO DEL CONDUCTOR)

*2

SEPARE EL CONJUNTO DEL COJÍN DEL ASIENTO INDIVIDUAL DELANTERO (ASIENTO DEL CONDUCTOR)

*3

INTERRUPTOR DEL ASIENTO ELÉCTRICO DELANTERO

*4

MOTOR DEL ELEVADOR

*5

MOTOR DE RECLINADO

*6

MOTOR DE DESLIZAMIENTO

*7

MOTOR VERTICAL DELANTERO

-

-
