Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

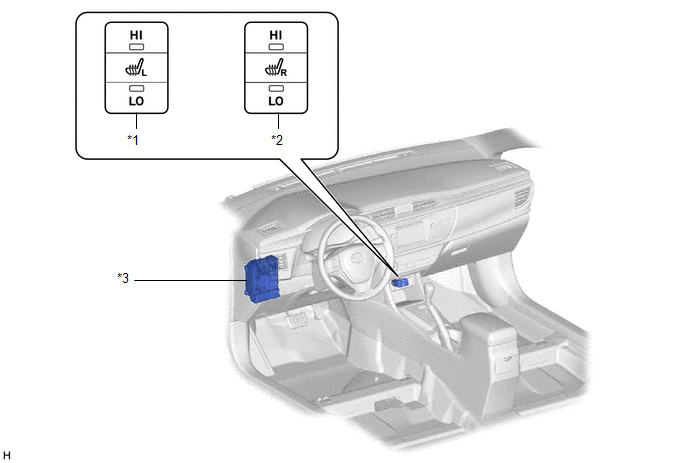

ILUSTRACIÓN

*1

Interruptor de la calefacción del asiento (para el lado izquierdo)

*2

Interruptor de la calefacción del asiento (para el lado derecho)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE S/HTR F/L

- FUSIBLE S/HTR F/R

- FUSIBLE PANEL

-

-

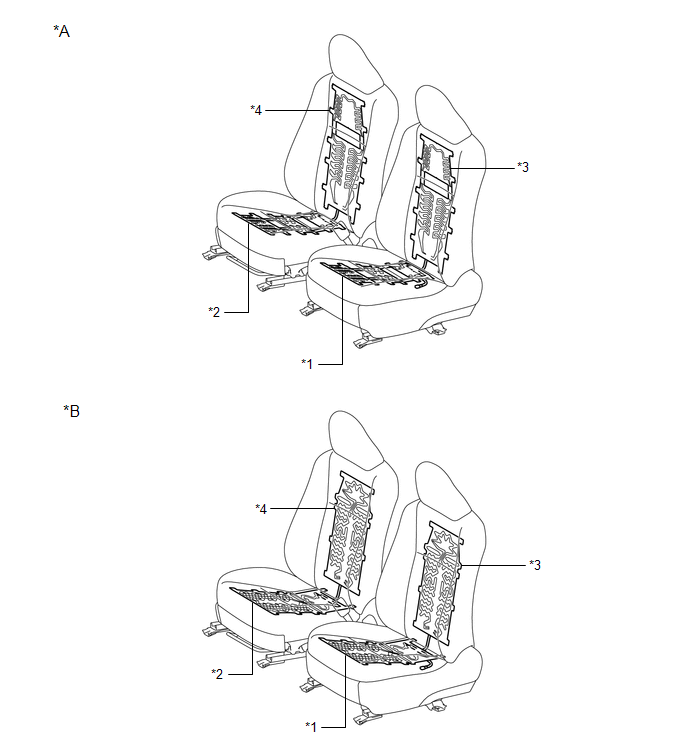

ILUSTRACIÓN

*A

fabricados por TMMMS

*B

Fabricados por TMMC

*1

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO IZQUIERDO

*2

CONJUNTO DE LA CALEFACCIÓN DEL COJÍN DEL ASIENTO DELANTERO DERECHO

*3

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO

*4

CONJUNTO DE LA CALEFACCIÓN DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

    Medidas De PrecauciÓn

    Diagrama Del Sistema
