DIAGRAMA DEL SISTEMA

DIAGRAMA GENERAL DEL BUS DEL CAN

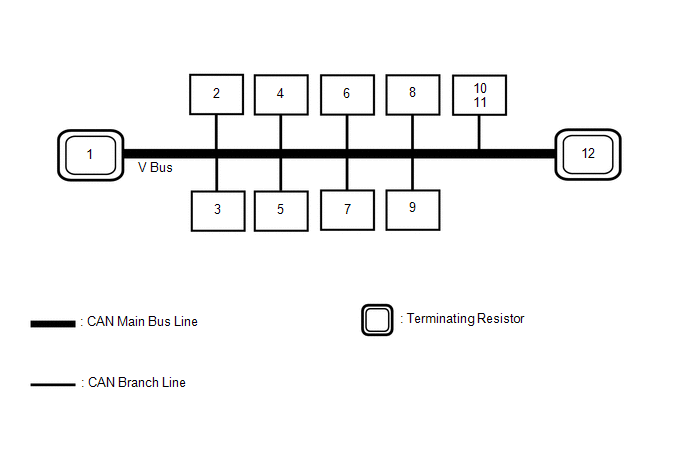

(a) El sistema de comunicación CAN está compuesto por 1 bus.

1

ECM

2

ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)

3

Conjunto del amplificador del aire acondicionado

4

Conjunto de la ECU de la servodirección

5

DLC3

6

ECU de certificación (conjunto de la ECU de la llave inteligente)

(con sistema de llave inteligente)

7

Conjunto del sensor del airbag

8

Sensor de dirección

9

ECU de control de derrape (conjunto del actuador del freno)

10

Conjunto del receptor de navegación

(Para tipo con receptor de navegación)

11

Conjunto del receptor de radio y pantalla

(para tipo con radio y pantalla)

12

Conjunto del juego de instrumentos

OBSERVACIÓN:

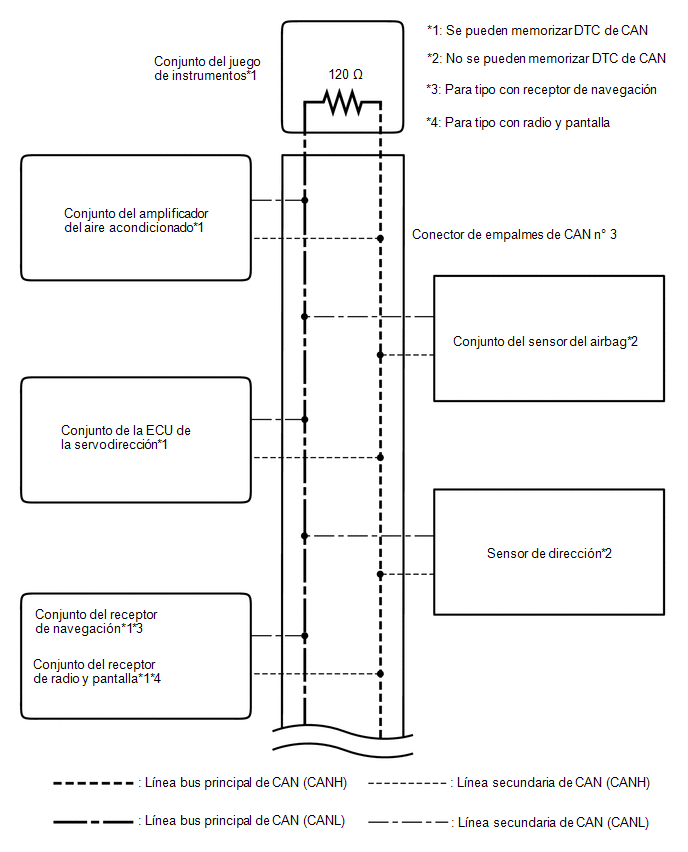

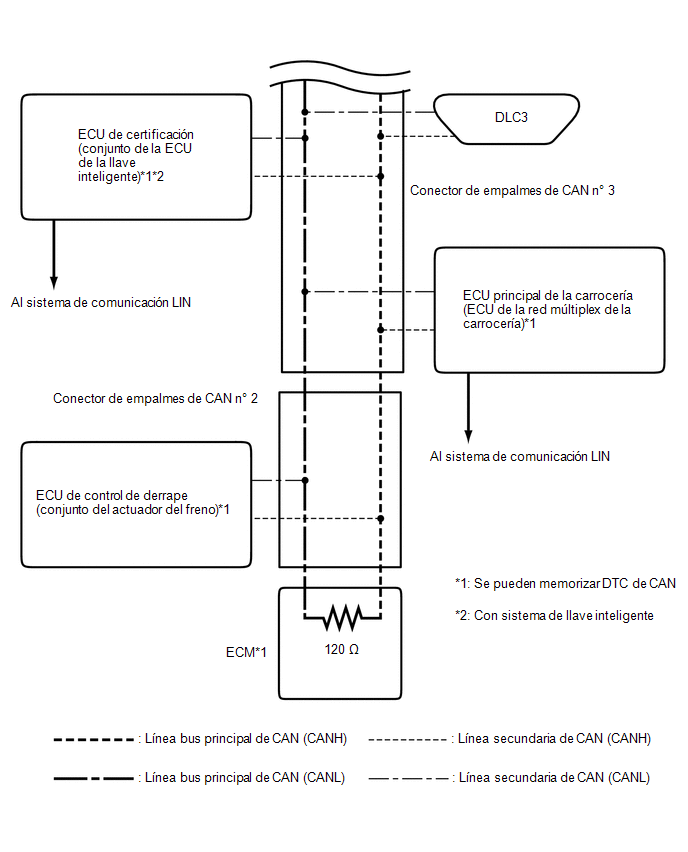

Consulte los siguientes diagramas de conexiones de bus para obtener más información.

V BUS

OBSERVACIÓN:

El sistema de comunicación CAN se conecta a otro a otras redes a través de las ECU que funcionan como pasarela.

Haga clic aquí

    UbicaciÓn De Las Piezas

    DescripciÓn Del Sistema
