TERMINALES DE LA ECU
AVISO:
- Después de apagar el interruptor de encendido, es posible que sea necesario
un tiempo de espera antes de desconectar el cable del terminal negativo (-)
de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca
de la desconexión del cable del terminal negativo (-) de la batería antes de
continuar con el trabajo.
Haga clic aquí
- Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido
a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar
la llave o los interruptores ni abrir o cerrar las puertas. A continuación,
desconecte el cable del terminal negativo (-) de la batería y deje el vehículo
durante al menos 1 minuto antes de medir la resistencia.
- Esta sección describe los valores estándar para todos los componentes relacionados
con CAN.
OBSERVACIÓN:
- Los sistemas (ECU y sensores) que utilizan las comunicaciones CAN varían
dependiendo del vehículo y del equipamiento opcional. Compruebe qué sistemas
(las ECU y sensores) están instalados en el vehículo.
- Si se acciona el interruptor de encendido, cualquier otro interruptor o
alguna de las puertas, se activa la ECU correspondiente y la comunicación del
sensor en la CAN. Dicha comunicación provocará una variación en la resistencia.
- Incluso una vez borrados los DTC, si se vuelve a memorizar un DTC tras conducir
el vehículo durante un tiempo la avería puede estar causada por la vibración
del mismo. En ese caso, la agitación de las ECU o el mazo de cables mientras
se realiza la siguiente inspección puede ayudar a determinar la causa de la
avería.
CONECTOR DE EMPALMES DE CAN N° 2
(a) Compruebe el conector de empalmes de CAN n° 2.

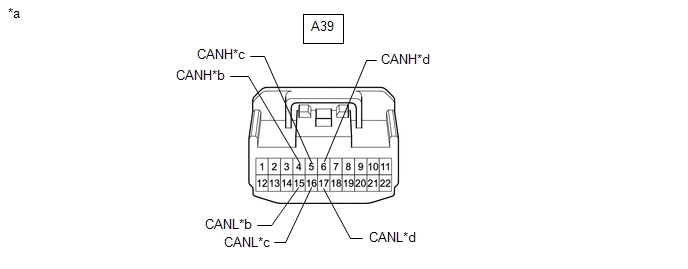

(1) Diagrama de conexiones
|
*a
|
Vista frontal del conector del mazo de cables
(al conector de empalmes de CAN n° 2)
|
*b
|
Al conector de empalmes de CAN n° 3
|
|
*c
|
a la ECU de control de derrape (conjunto del actuador del freno)
|
*d
|
a ECM
|
(2) Compruebe el diagrama de conexiones de los componentes conectados al conector
de empalmes de CAN n° 2.
|
N° de terminal (Símbolos)
|
Color del cableado
|
Conectado a
|
|
A39-4 (CANH)
|
L
|
Conector de empalmes de CAN n° 3
|
|
A39-15 (CANL)
|
W
|
|
A39-5 (CANH)
|
V
|
ECU de control de derrape (conjunto del actuador del freno)
|
|
A39-16 (CANL)
|
W
|
|
A39-6 (CANH)
|
B
|
ECM
|
|
A39-17 (CANL)
|
W
|
CONECTOR DE EMPALMES DE CAN N° 3
(a) Compruebe el conector de empalmes de CAN n° 3.

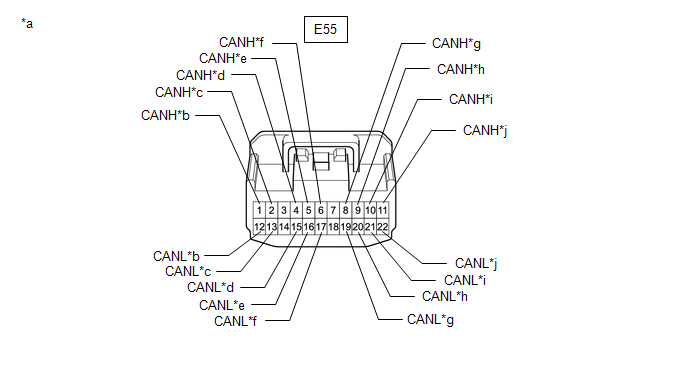

(1) Diagrama de conexiones
|
*a
|
Vista frontal del conector del mazo de cables
(al conector de empalmes de CAN n° 3)
|
*b
|
Al conector de empalmes de CAN n° 2
|
|
*c
|
Al conjunto del amplificador del aire acondicionado
(con sistema de aire acondicionado)
|
*d
|
Al conjunto del juego de instrumentos
|
|
*e
|
al conjunto del sensor del airbag
|
*f
|
a la ECU de certificación (conjunto de la ECU de la llave inteligente)
(con sistema de llave inteligente)
|
|
*g
|
A la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
|
*h
|
Al conjunto de la ECU de la servodirección
|
|
*i
|
Al sensor de dirección
|
*j
|
A la ECU de pasarela central (ECU de pasarela de red)
|
(2) Compruebe el diagrama de conexiones de los componentes conectados al conector
de empalmes de CAN n° 3.
|
N° de terminal (Símbolos)
|
Color del cableado
|
Conectado a
|
|
E55-1 (CANH)
|
L
|
Conector de empalmes de CAN n° 2
|
|
E55-12 (CANL)
|
W
|
|
E55-2 (CANH)
|
Y
|
Conjunto del amplificador del aire acondicionado*1
|
|
E55-13 (CANL)
|
W
|
|
E55-4 (CANH)
|
LG
|
Conjunto del juego de instrumentos
|
|
E55-15 (CANL)
|
W
|
|
E55-5 (CANH)
|
V
|
Conjunto del sensor del airbag
|
|
E55-16 (CANL)
|
W
|
|
E55-6 (CANH)
|
P
|
ECU de certificación (conjunto de la ECU de la llave inteligente)*2
|
|
E55-17 (CANL)
|
W
|
|
E55-8 (CANH)
|
B
|
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)
|
|
E55-19 (CANL)
|
W
|
|
E55-9 (CANH)
|
GR
|
Conjunto de la ECU de la servodirección
|
|
E55-20 (CANL)
|
W
|
|
E55-10 (CANH)
|
SB
|
Sensor de dirección
|
|
E55-21 (CANL)
|
W
|
|
E55-11 (CANH)
|
SB
|
ECU de pasarela central (ECU de pasarela de red)
|
|
E55-22 (CANL)
|
W
|
- *1: Con sistema de aire acondicionado
- *2: Con sistema de llave inteligente
CONECTOR DE EMPALMES DE CAN N° 5
(a) Compruebe el conector de empalmes de CAN n° 5.

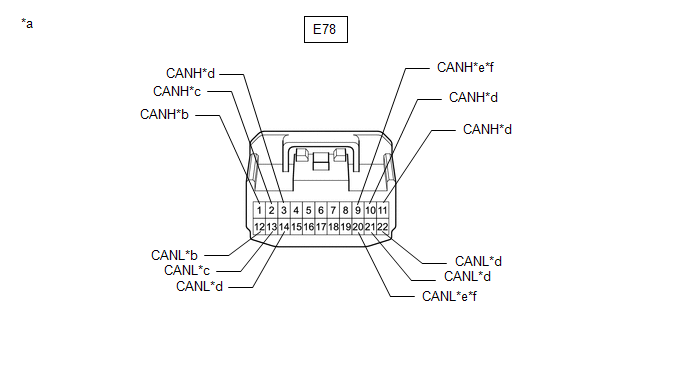

(1) Diagrama de conexiones
|
*a
|
Vista frontal del conector del mazo de cables
(al conector de empalmes de CAN n° 5)
|
*b
|
Al conjunto de la ECU de asistencia a la conducción
|
|
*c
|
Al conector de empalmes de CAN n° 4
|
*d
|
A la ECU de pasarela central (ECU de pasarela de red)
|
|
*e
|
al conjunto del receptor de navegación
(Para tipo con receptor de navegación)
|
*f
|
Al conjunto del receptor de radio y pantalla
(para tipo con radio y pantalla)
|
(2) Compruebe el diagrama de conexiones de los componentes conectados al conector
de empalmes de CAN n° 5.
|
N° de terminal (Símbolos)
|
Color del cableado
|
Conectado a
|
|
E78-1 (CANH)
|
P
|
Conjunto de la ECU de asistencia a la conducción
|
|
E78-12 (CANL)
|
W
|
|
E78-2 (CANH)
|
P
|
Conector de empalmes de CAN n° 4
|
|
E78-13 (CANL)
|
W
|
|
E78-3 (CANH)
|
P
|
ECU de pasarela central (ECU de pasarela de red)
|
|
E78-14 (CANL)
|
W
|
|
E78-9 (CANH)
|
G
|
Conjunto del receptor de navegación*1
|
|
E78-20 (CANL)
|
W
|
|
E78-9 (CANH)
|
G
|
Conjunto del receptor de radio y pantalla*2
|
|
E78-20 (CANL)
|
W
|
|
E78-10 (CANH)
|
G
|
ECU de pasarela central (ECU de pasarela de red)
|
|
E78-21 (CANL)
|
W
|
|
E78-11 (CANH)
|
G
|
ECU de pasarela central (ECU de pasarela de red)
|
|
E78-22 (CANL)
|
W
|
- *1: Para tipo con receptor de navegación
- *2: Para tipo con radio y pantalla
CONECTOR DE EMPALMES DE CAN N° 4
(a) Compruebe el conector de empalmes de CAN n° 4.

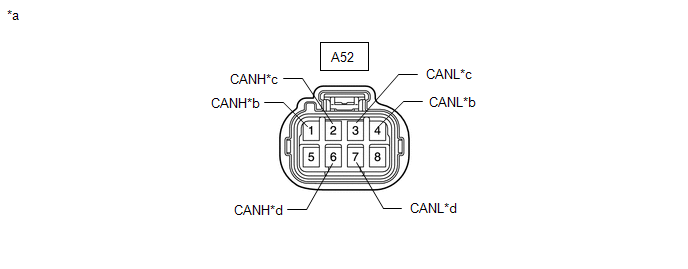

(1) Diagrama de conexiones
|
*a
|
Vista frontal del conector del mazo de cables
(al conector de empalmes de CAN n° 4)
|
*b
|
al conector de empalmes de CAN n° 7
|
|
*c
|
Al conector de empalmes de CAN n° 5
|
*d
|
Al conjunto del sensor del radar de onda milimétrica
|
(2) Compruebe el diagrama de conexiones de los componentes conectados al conector
de empalmes de CAN n° 4.
|
N° de terminal (Símbolos)
|
Color del cableado
|
Conectado a
|
|
A52-1 (CANH)
|
P
|
Conector de empalmes de CAN N° 7
|
|
A52-4 (CANL)
|
W
|
|
A52-2 (CANH)
|
P
|
Conector de empalmes de CAN n° 5
|
|
A52-3 (CANL)
|
W
|
|
A52-6 (CANH)
|
P
|
Conjunto del sensor del radar de onda milimétrica
|
|
A52-7 (CANL)
|
W
|
CONECTOR DE EMPALMES DE CAN N° 7
(a) Compruebe el conector de empalmes de CAN n° 7.

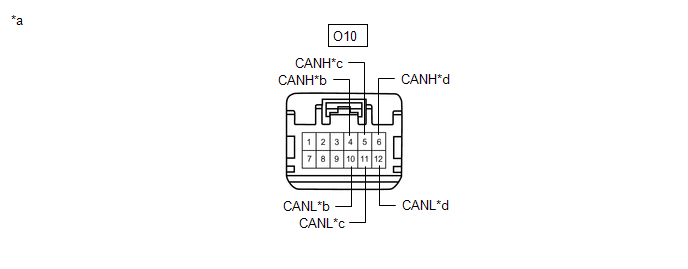

(1) Diagrama de conexiones
|
*a
|
Vista frontal del conector del mazo de cables
(al conector de empalmes de CAN n° 7)
|
*b
|
a la cámara de reconocimiento de objetos delanteros
|
|
*c
|
A la ECU de pasarela central (ECU de pasarela de red)
|
*d
|
Al conector de empalmes de CAN n° 4
|
(2) Compruebe el diagrama de conexiones de los componentes conectados al conector
de empalmes de CAN n° 7.
|
N° de terminal (Símbolos)
|
Color del cableado
|
Conectado a
|
|
O10-4 (CANH)
|
P
|
Cámara de reconocimiento de avance
|
|
O10-10 (CANL)
|
W
|
|
O10-5 (CANH)
|
P
|
ECU de pasarela central (ECU de pasarela de red)
|
|
O10-11 (CANL)
|
W
|
|
O10-6 (CANH)
|
P
|
Conector de empalmes de CAN n° 4
|
|
O10-12 (CANL)
|
W
|

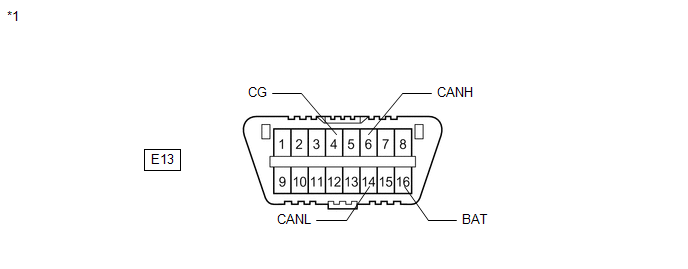

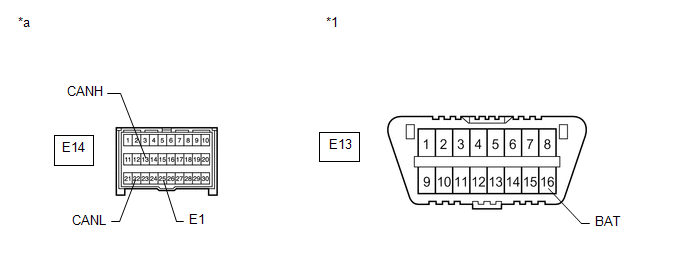

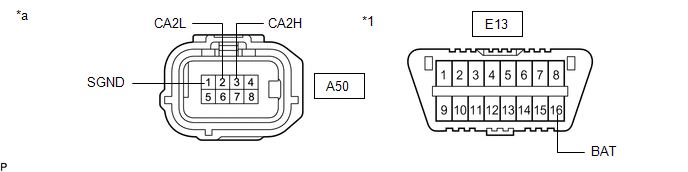

DLC3
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E13-6 (CANH) - E13-14 (CANL)
|
R - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E13-6 (CANH) - E13-4 (CG)
|
R - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E13-14 (CANL) - E13-4 (CG)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E13-6 (CANH) - E13-16 (BAT)
|
R - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E13-14 (CANL) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)
|
*a
|
Componente no conectado al mazo de cables
(ECU de pasarela central (ECU de pasarela de red))
|
-
|
-
|
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector de la ECU de pasarela central E73 (ECU de pasarela
de red).
(c) Mida la resistencia según los valores de la siguiente tabla.
|

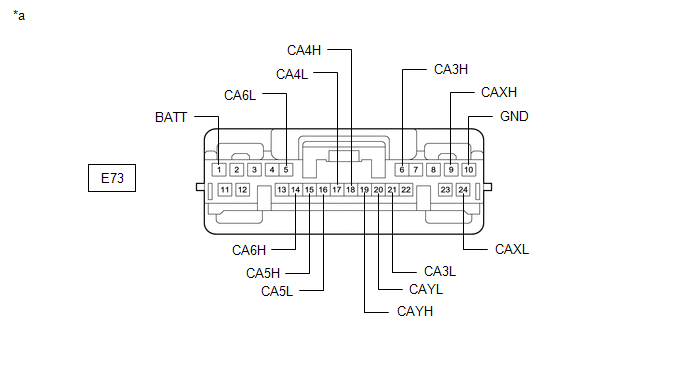

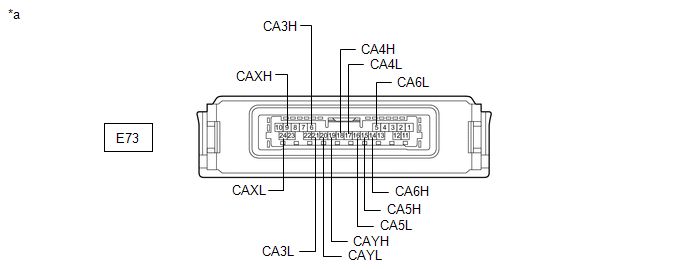

*a
|
Vista frontal del conector del mazo de cables
(A la ECU de pasarela central (ECU de pasarela de red))
|
-
|
-
|
Resistencia estándar:
Líneas secundarias del bus V (DLC3 - ECU de pasarela central (ECU de pasarela de
red))
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E73-14 (CA6H) - E73-5 (CA6L)
|
R - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
1 MΩ o superior
|
|
E73-14 (CA6H) - E73-10 (GND)
|
R - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-5 (CA6L) - E73-10 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-14 (CA6H) - E73-1 (BATT)
|
R - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E73-5 (CA6L) - E73-1 (BATT)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
Líneas secundarias del bus 2
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E73-18 (CA4H) - E73-17 (CA4L)
|
SB - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E73-18 (CA4H) - E73-10 (GND)
|
SB - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-17 (CA4L) - E73-10 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-18 (CA4H) - E73-1 (BATT)
|
SB - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E73-17 (CA4L) - E73-1 (BATT)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
Líneas principales del bus 3
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E73-6 (CA3H) - E73-19 (CAYH)
|
G - G
|
Línea bus de CAN de alto nivel - Línea bus de CAN de alto nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
E73-21 (CA3L) - E73-20 (CAYL)
|
W - W
|
Línea bus de CAN de bajo nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
E73-6 (CA3H) - E73-10 (GND)
|
G - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-21 (CA3L) - E73-10 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-6 (CA3H) - E73-1 (BATT)
|
G - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E73-21 (CA3L) - E73-1 (BATT)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
Líneas principales del bus 5
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E73-15 (CA5H) - E73-9 (CAXH)
|
P - P
|
Línea bus de CAN de alto nivel - Línea bus de CAN de alto nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
E73-16 (CA5L) - E73-24 (CAXL)
|
W - W
|
Línea bus de CAN de bajo nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
Inferior a 1 Ω
|
|
E73-15 (CA5H) - E73-10 (GND)
|
P - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-16 (CA5L) - E73-10 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E73-15 (CA5H) - E73-1 (BATT)
|
P - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E73-16 (CA5L) - E73-1 (BATT)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
ECM
Consulte el apartado sobre los terminales de la ECU.
- para 2ZR-FE
Haga clic aquí
- para 2ZR-FAE
Haga clic aquí

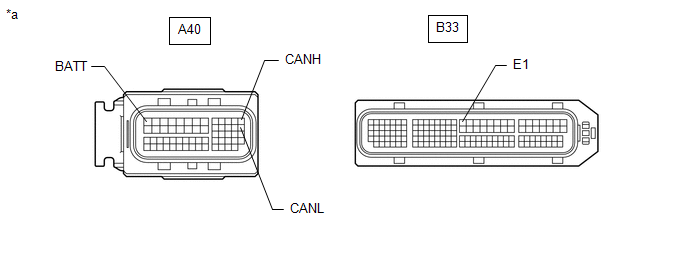

(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte los conectores A40 y B33 del ECM.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(a ECM)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
A40-13 (CANH) - A40-26 (CANL)
|
B - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
108 a 132 Ω
|
|
A40-13 (CANH) - B33-16 (E1)
|
B - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A40-26 (CANL) - B33-16 (E1)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A40-13 (CANH) - A40-1 (BATT)
|
B - B
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
A40-26 (CANL) - A40-1 (BATT)
|
W - B
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL JUEGO DE INSTRUMENTOS
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí

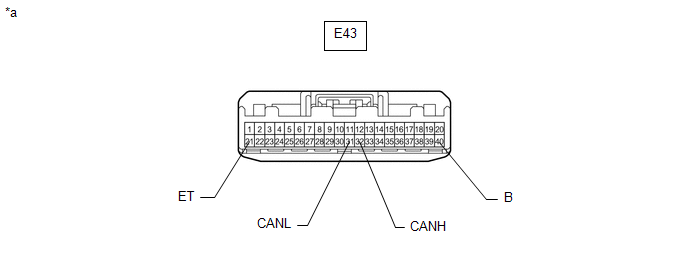

(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del juego de instrumentos)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E43-32 (CANH) - E43-31 (CANL)
|
LG - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
108 a 132 Ω
|
|
E43-32 (CANH) - E43-21 (ET)
|
LG - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E43-31 (CANL) - E43-21 (ET)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E43-32 (CANH) - E43-40 (B)
|
LG - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E43-31 (CANL) - E43-40 (B)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E31 de la ECU principal de la carrocería (ECU de la
red múltiplex de la carrocería).
(c) Mida la resistencia según los valores de la siguiente tabla.
|

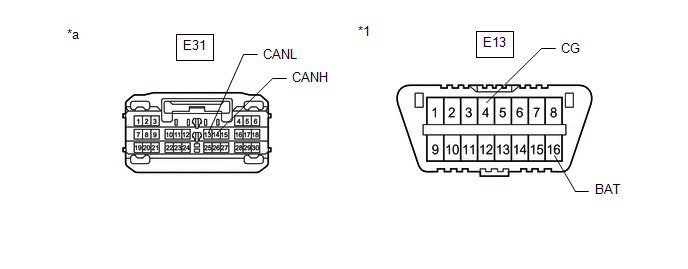

*1
|
DLC3
|
-
|
-
|
|
*a
|
Vista frontal del conector del mazo de cables
(a la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería))
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E31-14 (CANH) - E31-13 (CANL)
|
B - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E31-14 (CANH) - E13-4 (CG)
|
B - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E31-13 (CANL) - E13-4 (CG)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E31-14 (CANH) - E13-16 (BAT)
|
B - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E31-13 (CANL) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|

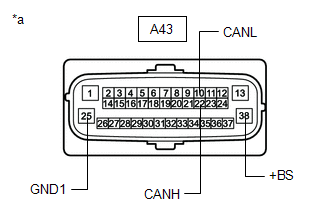

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector A43 de la ECU de control de derrape (conjunto del
actuador del freno).
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(a la ECU de control de derrape (conjunto del actuador del freno))
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
A43-22 (CANH) - A43-10 (CANL)
|
V - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
A43-22 (CANH) - A43-25 (GND1)
|
V - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A43-10 (CANL) - A43-25 (GND1)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A43-22 (CANH) - A43-38 (+BS)
|
V - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
A43-10 (CANL) - A43-38 (+BS)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|

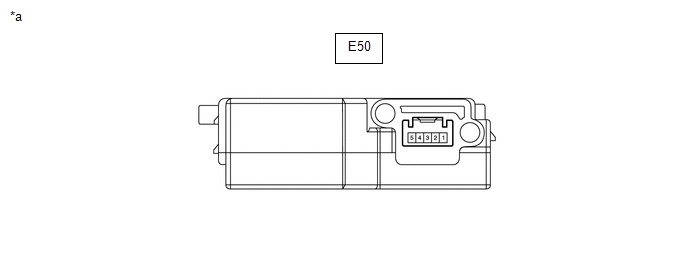

SENSOR DE DIRECCIÓN
|
*a
|
Componente no conectado al mazo de cables
(Sensor de dirección)
|
-
|
-
|

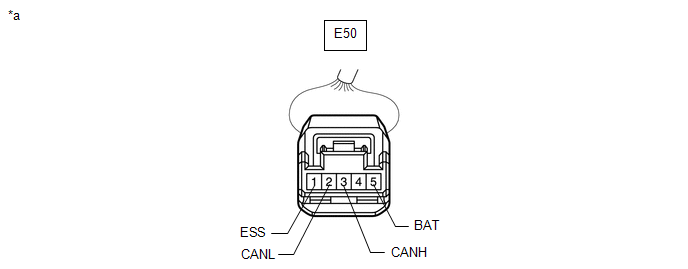

(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E50 del sensor de dirección.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(al sensor de dirección)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E50-3 (CANH) - E50-2 (CANL)
|
SB - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E50-3 (CANH) - E50-1 (ESS)
|
SB - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E50-2 (CANL) - E50-1 (ESS)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E50-3 (CANH) - E50-5 (BAT)
|
SB - GR
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E50-2 (CANL) - E50-5 (BAT)
|
W - GR
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí

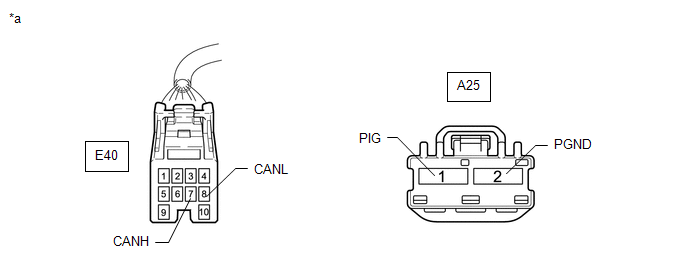

(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte los conectores A25 y E40 del conjunto de la ECU de la servodirección.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto de la ECU de la servodirección)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E40-7 (CANH) - E40-8 (CANL)
|
GR - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E40-7 (CANH) - A25-2 (PGND)
|
GR - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E40-8 (CANL) - A25-2 (PGND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E40-7 (CANH) - A25-1 (PIG)
|
GR - L
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E40-8 (CANL) - A25-1 (PIG)
|
W - L
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL SENSOR DEL AIRBAG
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E14 del conjunto del sensor del airbag.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*1
|
DLC3
|
-
|
-
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del sensor del airbag)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E14-13 (CANH) - E14-22 (CANL)
|
V - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E14-13 (CANH) - E14-25 (E1)
|
V - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E14-22 (CANL) - E14-25 (E1)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E14-13 (CANH) - E13-16 (BAT)
|
V - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E14-22 (CANL) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema
de llave inteligente)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte los conectores E57 y E59 de la ECU de certificación (conjunto
de la ECU de la llave inteligente).
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|

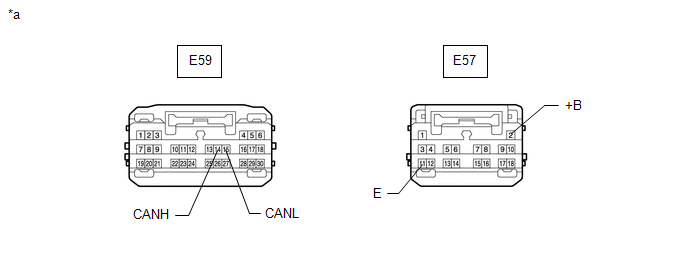

Vista frontal del conector del mazo de cables
(a la ECU de certificación (conjunto de la ECU de la llave inteligente))
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E59-14 (CANH) - E59-15 (CANL)
|
P - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E59-14 (CANH) - E57-11 (E)
|
P- W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E59-15 (CANL) - E57-11 (E)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E59-14 (CANH) - E57-2 (+B)
|
P - L
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E59-15 (CANL) - E57-2 (+B)
|
W - L
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL RECEPTOR DE NAVEGACIÓN (para tipo con receptor de navegación)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte los conectores E65 e E67 del conjunto del receptor de navegación.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|

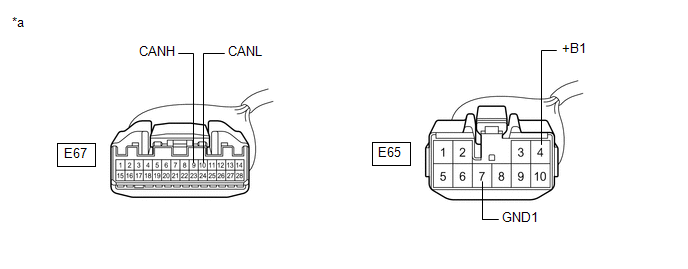

Vista frontal del conector del mazo de cables
(al conjunto del receptor de navegación)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E67-9 (CANH) - E67-10 (CANL)
|
G - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E67-9 (CANH) - E65-7 (GND1)
|
G - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E67-10 (CANL) - E65-7 (GND1)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E67-9 (CANH) - E65-4 (+B1)
|
G - SB
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E67-10 (CANL) - E65-4 (+B1)
|
W - SB
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (para tipo con radio y pantalla)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte los conectores E1 y E29 del conjunto del receptor de radio y pantalla.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del receptor de radio y pantalla)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E29-9 (CANH) - E29-10 (CANL)
|
G - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E29-9 (CANH) - E1-7 (GND1)
|
G - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E29-10 (CANL) - E1-7 (GND1)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E29-9 (CANH) - E1-4 (+B1)
|
G - SB
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E29-10 (CANL) - E1-4 (+B1)
|
W - SB
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO (con sistema de aire acondicionado
automático)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E37 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*a
|

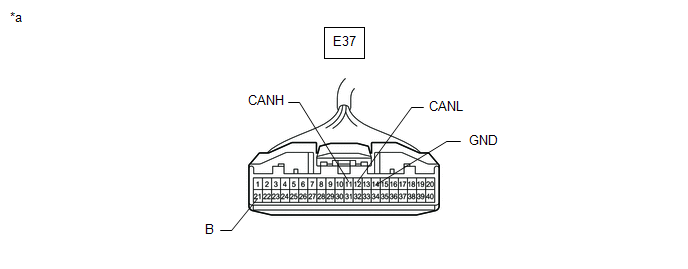

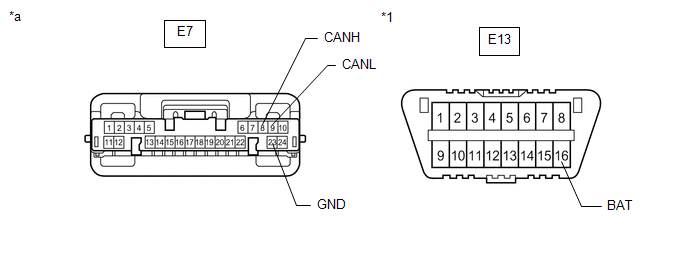

Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E37-11 (CANH) - E37-12 (CANL)
|
Y - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E37-11 (CANH) - E37-14 (GND)
|
Y - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E37-12 (CANL) - E37-14 (GND)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E37-11 (CANH) - E37-21 (B)
|
Y - W
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E37-12 (CANL) - E37-21 (B)
|
W - W
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DE AMPLIFICADOR DEL AIRE ACONDICIONADO (con sistema de aire acondicionado
manual)
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E7 del conjunto del amplificador del aire acondicionado.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*1
|
DLC3
|
-
|
-
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del amplificador del aire acondicionado)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E7-8 (CANH) - E7-9 (CANL)
|
Y - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E7-8 (CANH) - E7-23 (GND)
|
Y - BR
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E7-9 (CANL) - E7-23 (GND)
|
W - BR
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E7-8 (CANH) - E13-16 (BAT)
|
Y - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E7-9 (CANL) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DE LA ECU DE ASISTENCIA A LA CONDUCCIÓN
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector E71 del conjunto de la ECU de asistencia a la conducción.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*1
|
DLC3
|
-
|
-
|
|
*a
|

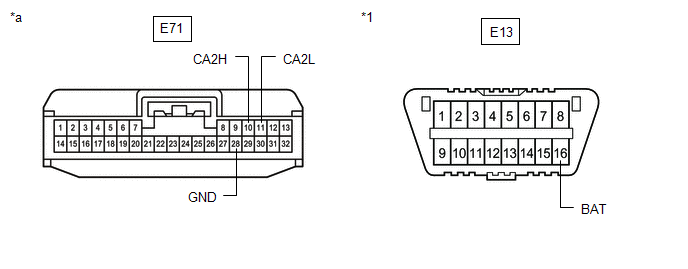

Vista frontal del conector del mazo de cables
(al conjunto de la ECU de asistencia a la conducción)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
E71-10 (CA2H) - E71-11 (CA2L)
|
P - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
E71-10 (CA2H) - E71-28 (GND)
|
P - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E71-11 (CA2L) - E71-28 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
E71-10 (CA2H) - E13-16 (BAT)
|
P - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
E71-11 (CA2L) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector A50 del conjunto del sensor de radar de onda milimétrica.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*1
|
DLC3
|
-
|
-
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del sensor del radar de onda milimétrica)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
A50-3 (CA2H) - A50-2 (CA2L)
|
P - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
A50-3 (CA2H) - A50-1 (SGND)
|
P - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A50-2 (CA2L) - A50-1 (SGND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
A50-3 (CA2H) - E13-16 (BAT)
|
P - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
A50-2 (CA2L) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
CÁMARA DE RECONOCIMIENTO DE AVANCE
Consulte el apartado sobre los terminales de la ECU.
Haga clic aquí
(a) Desconecte el cable del terminal negativo (-) de la batería.
(b) Desconecte el conector O9 de la cámara de reconocimiento hacia delante.
(c) Mida la resistencia según los valores de la siguiente tabla.
|
*1
|
DLC3
|
-
|
-
|
|
*a
|

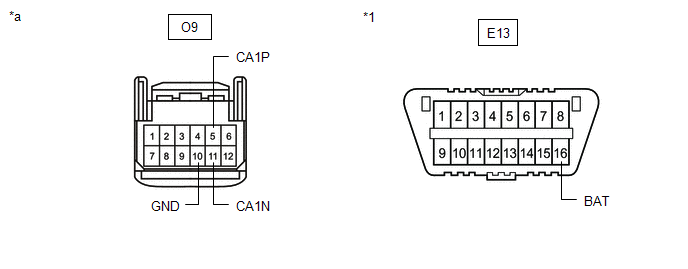

Vista frontal del conector del mazo de cables
(a la cámara de reconocimiento de objetos delanteros)
|
-
|
-
|
Resistencia estándar:
|
N° de terminal (Símbolos)
|
Color del cableado
|
Descripción del terminal
|
Estado
|
Valor especificado
|
|
O9-5 (CA1P) - O9-11 (CA1N)
|
P - W
|
Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel
|
Cable desconectado del terminal negativo (-) de la batería.
|
54 a 69 Ω
|
|
O9-5 (CA1P) - O9-10 (GND)
|
P - W-B
|
Línea bus de CAN de alto nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
O9-11 (CA1N) - O9-10 (GND)
|
W - W-B
|
Línea bus de CAN de bajo nivel - Masa
|
Cable desconectado del terminal negativo (-) de la batería.
|
200 Ω o superior
|
|
O9-5 (CA1P) - E13-16 (BAT)
|
P - G
|
Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
O9-11 (CA1N) - E13-16 (BAT)
|
W - G
|
Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)
|
Cable desconectado del terminal negativo (-) de la batería.
|
6 kΩ o superior
|
|
