Toyota Corolla Manual de Taller: Error de comunicación LIN con el alternador (P161A)
DESCRIPCIÓN Conjunto de la ECU de control del generador y el conjunto del generador detecta un error de recepción de cada uno. El error de recepción en el conjunto del generador detectado se envía al conjunto de la ECU de control del generador a través de la comunicación LIN. Si se produce un error en el conjunto del generador o el conjunto de la ECU de control del generador, el conjunto de la ECU del control del determina si hay un error en la comunicación y almacena este DTC.

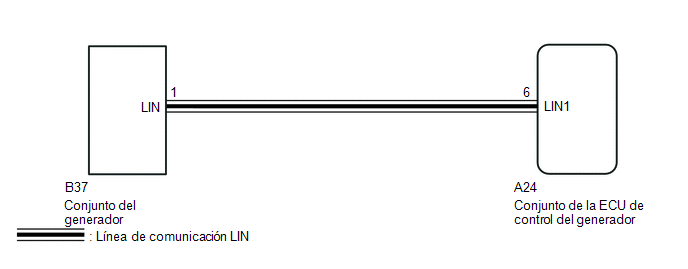

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
(a) Compruebe el sistema de carga. Haga clic aquí
(a) Desconecte el conector A24 del conjunto de la ECU de control del generador. (b) Desconecte el conector B37 del conjunto del generador. (c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar (busque posibles circuitos abiertos):
Resistencia estándar (inspeccione posibles cortocircuitos):
(a) Inspeccione el conjunto del generador. Haga clic aquí
|
