TERMINALES DE LA ECU

INSPECCIONE EL CONJUNTO DE LA ECU DE CONTROL DEL GENERADOR

OBSERVACIÓN:

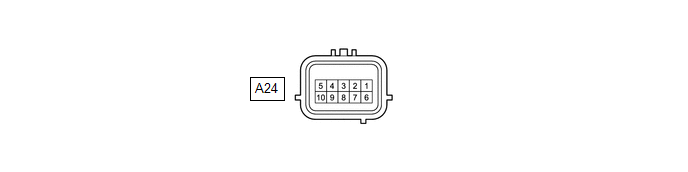

En la siguiente tabla se muestra la tensión normal entre cada par de las terminales del conjunto de la ECU del control del generador. También se indican las condiciones adecuadas para la inspección de cada par de terminales. El resultado de las inspecciones debe compararse con la tensión normal estándar del par de terminales correspondiente, que se indica en la columna Valor especificado. La ilustración anterior puede utilizarse como referencia para identificar las ubicaciones de los terminales del conjunto de la ECU del control del generador.

N° de terminal (Símbolos)	Color del cableado	Descripción del terminal	Estado	Valor especificado
A24-1 (ACC) - Masa de la carrocería	GR - Masa de la carrocería	Fuente de alimentación	Interruptor de encendido en posición ACC	11 a 14 V
A24-2 (CA3N) - A24-3 (CA3P)	GR - R	Señal de comunicaciones CAN	Interruptor de encendido desactivado (durante la detención de la comunicación CAN)	108 a 132 Ω
A24-5 (AM21) - Masa de la carrocería	P - Masa de la carrocería	Fuente de alimentación	Siempre	11 a 14 V
A24-6 (LIN1) - Masa de la carrocería	G - Masa de la carrocería	Señal de comunicaciones LIN	Interruptor de encendido desactivado (durante la detención de la comunicación LIN)	10 kΩ o superior
A24-9 (1NH) - Masa de la carrocería	W - Masa de la carrocería	Señal de funcionamiento del limpiaparabrisas	Interruptor de encendido en posición ON, interruptor del limpiaparabrisas en HI	11 a 14 V
