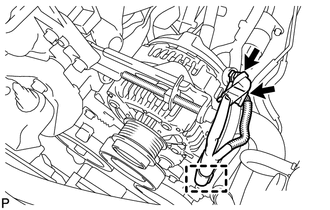

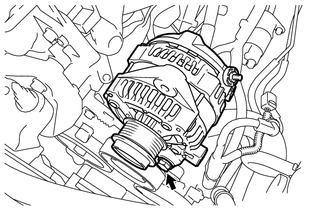

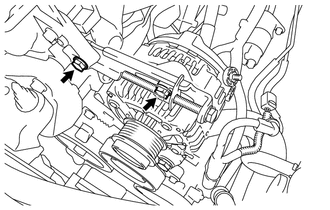

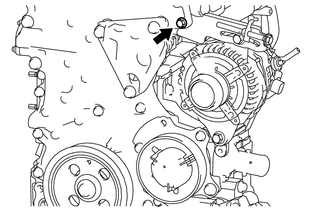

INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL GENERADOR (a) Coloque el soporte de la abrazadera del mazo de cables con el perno. Torque: 8.4 N·m {86 kgf·cm, 74 in·lbf}
(e) Conecte el mazo de cables al terminal B y coloque la tuerca. Torque: 9.8 N·m {100 kgf·cm, 87 in·lbf} (f) Coloque la capucha del terminal.
2. INSTALE LA CORREA TRAPEZOIDAL RANURADA Haga clic aquí 3. COLOQUE LA TAPA DE LA CULATA N° 2 Haga clic aquí 4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA AVISO: Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable. Haga clic aquí |
Toyota Corolla Manual de Taller > Sistema De Llave Inteligente (para Función De Entrada): UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *A con pantalla de información múltiple (tipo color) *B Con pantalla de información múltiple (modelos con pantalla de puntos) *C Con pantalla de información múltiple (modelos con pantalla segmento) - - *1 INTERRUPTOR DEL MOTOR *2 CONJUNTO DEL INTERRUPTOR D ...
