Toyota Corolla Manual de Taller: Circuito de señales de sonido entre el conjunto del receptor de navegación y el adaptador de clavija estéreo

DESCRIPCIÓN

El conjunto del adaptador de la clavija estéreo n° 1 envía una señal de sonido desde un dispositivo externo al conjunto del receptor de navegación a través de este circuito.

La señal de sonido que se ha enviado se amplifica con el conjunto del receptor de navegación y luego se envía a los altavoces.

Si hay un cortocircuito o un circuito abierto, los altavoces no podrán sonar, aunque no exista ninguna avería en el conjunto del receptor de navegación o los altavoces.

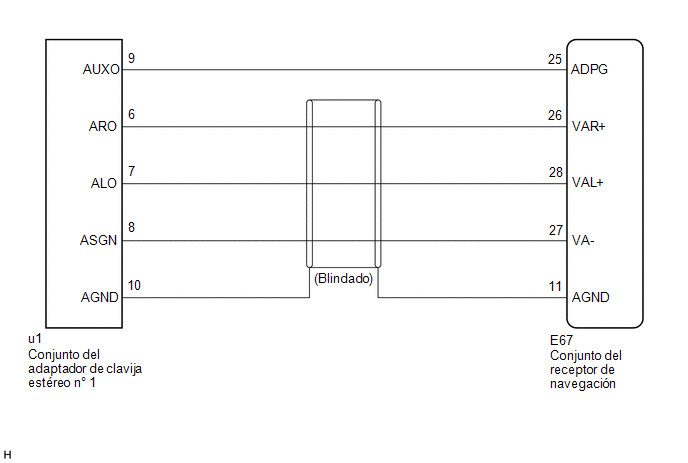

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

(a) Desconecte el conector E67 del conjunto del receptor de navegación.

(b) Desconecte el conector u1 del conjunto del adaptador de clavija estéreo n° 1.

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Estado Valor especificado E67-25 (ADPG) - u1-9 (AUXO) Siempre Inferior a 1 Ω E67-11 (AGND) - u1-10 (AGND) Siempre Inferior a 1 Ω E67-26 (VAR+) - u1-6 (ARO) Siempre Inferior a 1 Ω E67-28 (VAL+) - u1-7 (ALO) Siempre Inferior a 1 Ω E67-27 (VA-) - u1-8 (ASGN) Siempre Inferior a 1 Ω E67-25 (ADPG) - Masa de la carrocería Siempre 10 kΩ o superior E67-11 (AGND) - Masa de la carrocería Siempre 10 kΩ o superior E67-26 (VAR+) - Masa de la carrocería Siempre 10 kΩ o superior E67-28 (VAL+) - Masa de la carrocería Siempre 10 kΩ o superior E67-27 (VA-) - Masa de la carrocería Siempre 10 kΩ o superior

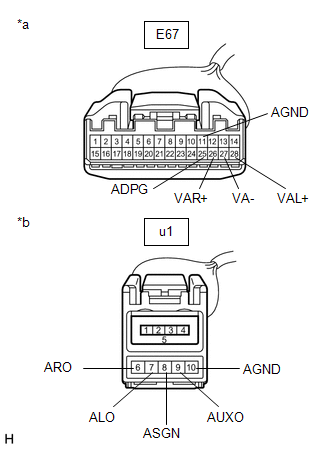

*a Vista frontal del conector del mazo de cables (al conjunto del receptor de navegación) *b Vista frontal del conector del mazo de cables (al conjunto del adaptador de clavija estéreo n° 1)

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
