Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO

3. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO CENTRAL

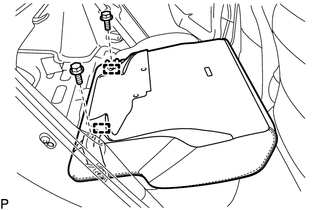

4. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO DERECHO

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero derecho.

(b) Quite los 2 clips.

(c) Quite los 2 pernos.

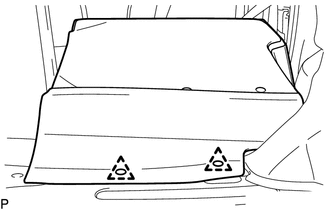

(d) Desenganche las 2 guías y extraiga el conjunto del respaldo del asiento trasero derecho.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

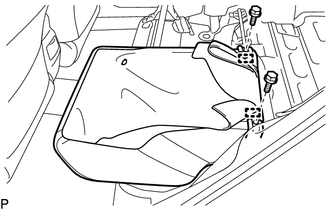

5. EXTRAIGA EL CONJUNTO DEL RESPALDO TRASERO IZQUIERDO

(a) Recline hacia adelante el conjunto del respaldo del asiento trasero izquierdo.

(b) Quite los 2 clips.

(c) Quite los 2 pernos.

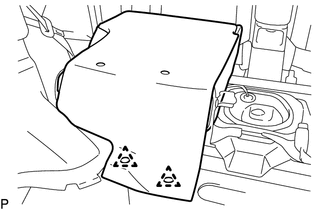

(d) Desenganche las 2 guías y extraiga el conjunto del respaldo del asiento trasero izquierdo.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

6. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

7. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO

Haga clic aquí

    Componentes

    Desmontaje
