Toyota Corolla Manual de Taller: Circuito de la fuente de alimentación del receptor de radio

DESCRIPCIÓN

Éste es el circuito de la fuente de alimentación para activar el conjunto del receptor de radio y pantalla.

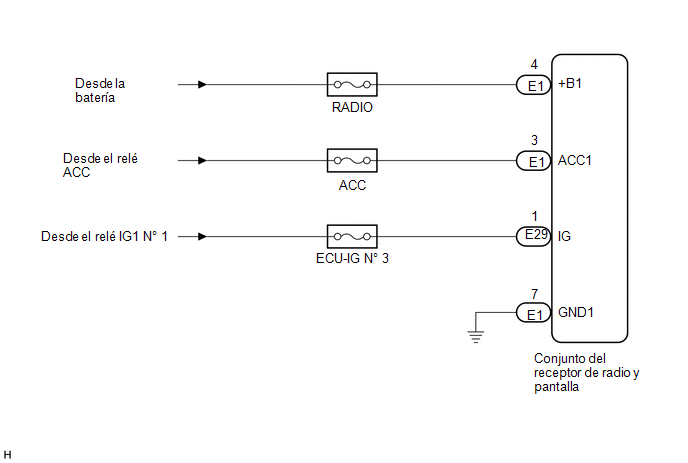

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desconecte los conectores E1 y E29 del conjunto del receptor de radio y pantalla.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E1-7 (GND1) - Masa de la carrocería	Siempre	Inferior a 1 Ω

Tensión estándar:

Conexión del tester	Estado	Valor especificado
E1-4 (+B1) - E1-7 (GND1)	Siempre	11 a 14 V
E1-3 (ACC1) - E1-7 (GND1)	Interruptor de encendido en posición ACC	11 a 14 V
E29-1 (IG) - E1-7 (GND1)	Interruptor de encendido en posición ON	11 a 14 V

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
