Toyota Corolla Manual de Taller: Circuito del interruptor de la almohadilla del volante

Toyota Corolla Manual de Taller / Audio Visual Telemática / Audio / VÍdeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Circuito del interruptor de la almohadilla del volante

DESCRIPCIÓN

Este circuito envía una señal de funcionamiento desde el conjunto del interruptor de la almohadilla del volante hasta el conjunto del receptor de radio y pantalla.

Si hay un circuito abierto, no se puede utilizar el sistema de audio mediante el conjunto del interruptor de la almohadilla del volante.

Si hay un cortocircuito, se produce la misma situación que cuando se pulsa el interruptor de forma continuada.

Por lo tanto, el conjunto del receptor de radio y pantalla no puede activarse con el conjunto del interruptor de la almohadilla del volante, y tampoco funciona el propio conjunto.

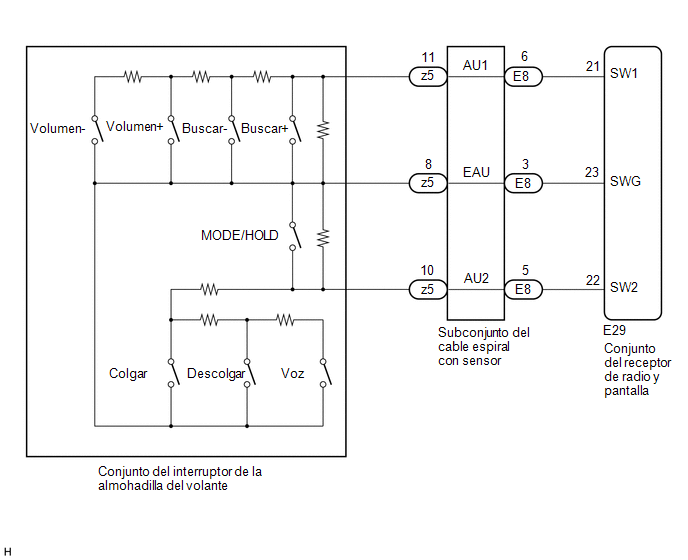

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

Haga clic aquí

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE)

(a) Desconecte el conector E29 del conjunto del receptor de radio y pantalla.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E29-21 (SW1) - E29-23 (SWG)	Ningún interruptor pulsado	95 a 105 kΩ
	Interruptor Seek+ pulsado	Inferior a 2.5 Ω
	Interruptor Seek- pulsado	313 a 345 Ω
	Interruptor VOL+ pulsado	950 a 1,050 Ω
	Interruptor Volume- pulsado	2,955 a 3,265 Ω
E29-22 (SW2) - E29-23 (SWG)	Ningún interruptor pulsado	95 a 105 kΩ
	Interruptor MODE/HOLD pulsado	Inferior a 2.5 Ω
	Interruptor Colgar pulsado	313 a 345 Ω
	Interruptor Descolgar pulsado	950 a 1,050 Ω
	Interruptor de voz pulsado	2,955 a 3,265 Ω

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

2.	INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

3.	INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR)

MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR
