Toyota Corolla Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

ILUSTRACIÓN

*1

CONJUNTO DEL MICRÓFONO DEL TELÉFONO

*2

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS

(para EC65)

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

- FUSIBLE ACC

- FUSIBLE ECU-IG N° 3

- FUSIBLE PANEL

*4

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ BKUP LP (para K313)

- FUSIBLE RADIO

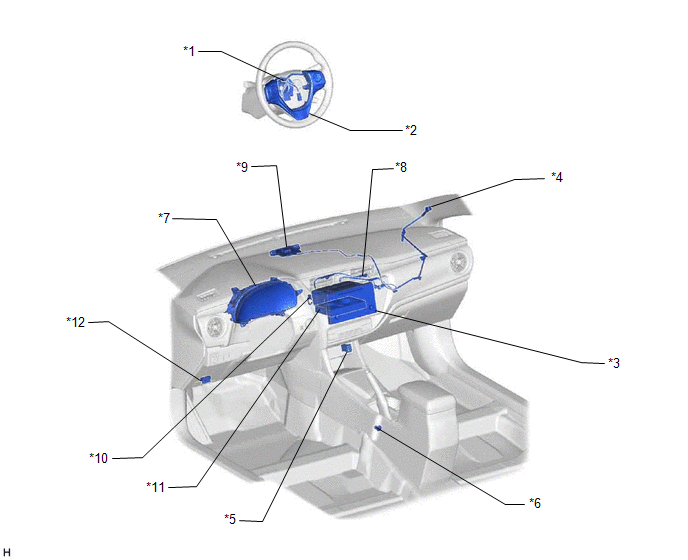

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

*2

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*3

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*4

SUBCONJUNTO DEL CABLE DE LA ANTENA

(para el lado del panel de instrumentos)

*5

CONJUNTO DEL ADAPTADOR DE CLAVIJA ESTÉREO N° 1

*6

CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO

*7

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*8

SUBCONJUNTO N° 1 DEL CABLE DE LA ANTENA DE NAVEGACIÓN (con sistema SDARS)

*9

CONJUNTO DE LA ANTENA DE NAVEGACIÓN (con sistema SDARS)

- GPS

*10

CABLE DE NAVEGACIÓN (con sistema SDARS)

*11

CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO (con sistema SDARS)

*12

DLC3

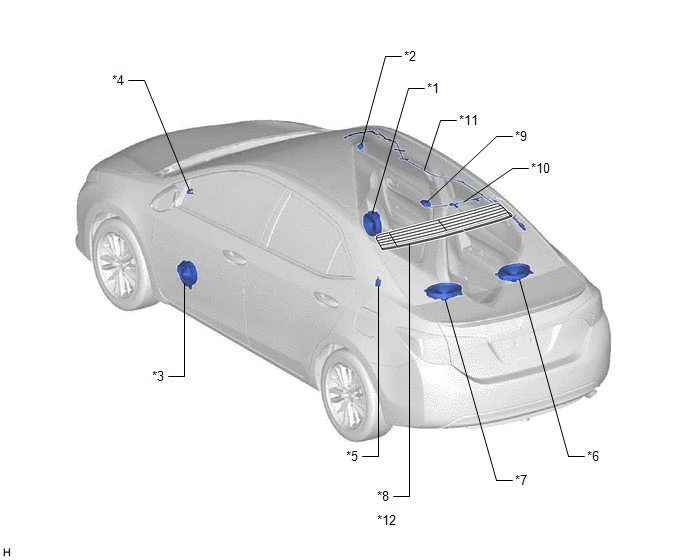

ILUSTRACIÓN

*1

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 1

*2

CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 2

*3

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 1

*4

CONJUNTO DEL ALTAVOZ DELANTERO IZQUIERDO N° 2

*5

CONDENSADOR DE AJUSTE DE RADIO

*6

CONJUNTO DEL ALTAVOZ TRASERO DERECHO

*7

CONJUNTO DEL ALTAVOZ TRASERO IZQUIERDO

*8

CABLE DE LA ANTENA DEL CRISTAL DE LA VENTANILLA

*9

CONJUNTO DE LA ANTENA DE RADIO SATÉLITE (con sistema SDARS)

- SATÉLITE

*10

SUBCONJUNTO DEL CABLE DE LA ANTENA (para el lado del techo) (con sistema SDARS)

*11

CONJUNTO DE LA ANTENA DEL AMPLIFICADOR N° 1

*12

- FM

- AM
