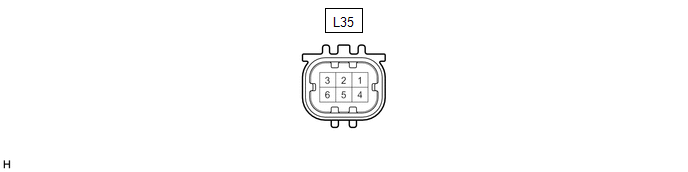

TERMINALES DE LA ECU CONJUNTO DE LA CÁMARA DE TELEVISIÓN (a) Desconecte el conector del conjunto de la cámara de televisión L35.
(b) Mida la tensión de cada uno de los terminales del conector del lado del mazo de cables.
Si el resultado no es el especificado, es posible que exista una avería en el mazo de cables. (c) Conecte de nuevo el conector del conjunto de la cámara de televisión L35. (d) Mida la resistencia y compruebe los impulsos de cada terminal del conector.
OBSERVACIÓN: Se utiliza un conector impermeable para el conjunto de la cámara de televisión. Por tanto, Inspeccione la forma de onda en el conjunto del receptor de radio y pantalla*1 o en el conjunto de receptor de navegación*2 con el conector conectado.
Si el resultado no es el especificado, es posible que haya una avería en el conjunto de la cámara de televisión. (e) Referencia (onda del osciloscopio):
OBSERVACIÓN: Se utiliza un conector impermeable para el conjunto de la cámara de televisión. Por tanto, Inspeccione la forma de onda en el conjunto del receptor de radio y pantalla*1 o en el conjunto de receptor de navegación*2 con el conector conectado.

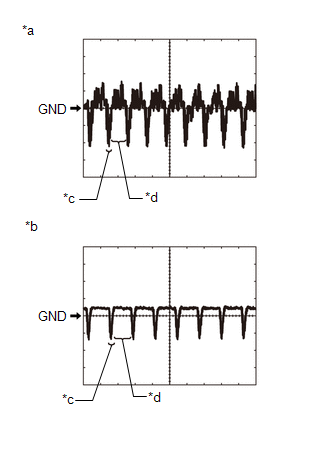

(1) Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)
OBSERVACIÓN:
(2) Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)
OBSERVACIÓN:
CONJUNTO DEL RECEPTOR DE RADIO Y DE LA PANTALLA (sin sistema de navegación) Haga clic aquí CONJUNTO DEL RECEPTOR DE NAVEGACIÓN (con sistema de navegación) Haga clic aquí |
