UBICACIÓN DE LAS PIEZAS

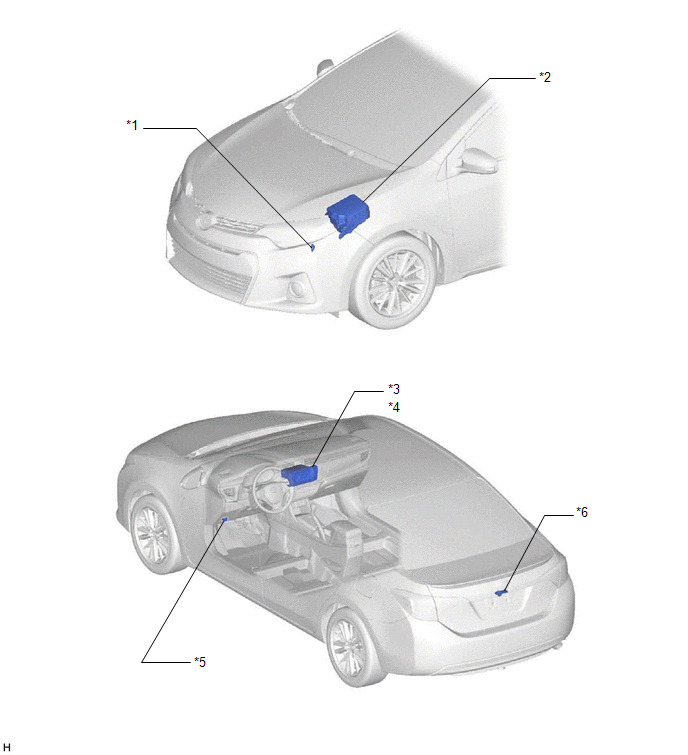

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE MARCHA ATRÁS (para EC65)

*2

CONJUNTO DEL BLOQUE DE RELÉS Y BLOQUE DE EMPALMES DEL COMPARTIMIENTO DEL MOTOR

- RELÉ BKUP LP (para K313)

*3

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(sin sistema de navegación)

*4

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN

(con sistema de navegación)

*5

DLC3

*6

CONJUNTO DE LA CÁMARA DE TELEVISIÓN
