INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

  Haga clic aquí

• Utilice guantes de protección. Las áreas afiladas de las piezas podrían herir sus manos.

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO

(a) Instale el conjunto del asiento delantero en la cabina.

AVISO:

Tenga cuidado de no dañar la carrocería del vehículo.

(b) Conecte el conector al conjunto del airbag del asiento delantero por debajo del conjunto del asiento delantero.

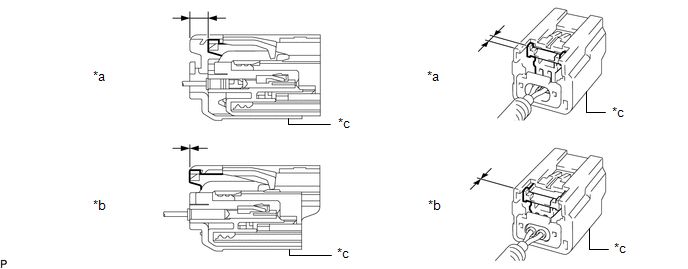

(1) Antes de conectar el conector, compruebe si el bloqueo del alojamiento está en la posición correcta, como se indica en la ilustración.

(2) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

AVISO:

• Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

• Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la parte superior del CPA amarillo, ya que podría impedir un ajuste adecuado.

(c) Conecte cada conector y enganche cada abrazadera bajo el conjunto del asiento delantero.

(d) Instale provisionalmente el conjunto del asiento delantero con los 4 pernos.

(e) Levante la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más retrasada.

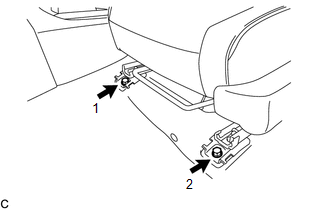

(f) Apriete los 2 pernos de la parte delantera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustración.

(g) Levante la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más avanzada.

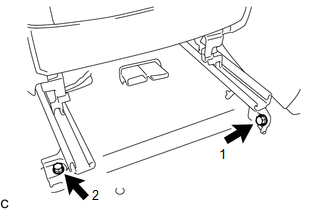

(h) Apriete los 2 pernos de la parte trasera del conjunto del asiento delantero. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} AVISO: Apriete los pernos en el orden indicado en la ilustración.

2. INSPECCIONE EL BLOQUEO DE LOS DISPOSITIVOS DE AJUSTE DE DESLIZAMIENTO DEL ASIENTO

(a) Durante la operación de deslizamiento del conjunto del asiento delantero, compruebe si los dispositivos de ajuste izquierdo y derecho se mueven juntos sin problemas y si se bloquean simultáneamente. Si los dispositivos de ajuste del asiento no se bloquean simultáneamente, afloje los pernos de instalación del conjunto del asiento delantero y ajuste la posición del dispositivo de ajuste.

3. COLOQUE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO

(a) Levante la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más avanzada.

(b) Enganche la garra y la guía para instalar la cubierta del soporte del carril interior del asiento.

4. INSTALE LA CUBIERTA DEL CARRIL DEL ASIENTO

(a) Enganche las 2 garras para colocar la cubierta del carril del asiento.

5. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO

(a) Levante la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posición más retrasada.

(b) Enganche las 3 garras para colocar la cubierta del soporte del carril interior del asiento delantero.

6. INSTALE LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO

(a) Enganche las 3 garras para colocar la cubierta del soporte del carril exterior del asiento delantero.

7. INSTALE EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Instale el conjunto del reposacabezas del asiento delantero en el conjunto del asiento delantero.

8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Al desconectar el cable del terminal negativo (-) de la batería, será necesario inicializar ciertos sistemas tras volver a conectar el cable

Haga clic aquí

9. REVISE EL SISTEMA DE CALEFACCIÓN DE LOS ASIENTOS (con Sistema de calefacción de los asientos)

Haga clic aquí

10. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí

11. REALICE LA CALIBRACIÓN A CERO Y LA COMPROBACIÓN DE SENSIBILIDAD (para el lado del pasajero delantero)

Haga clic aquí
